Рычаг управления — HITACHI UH801

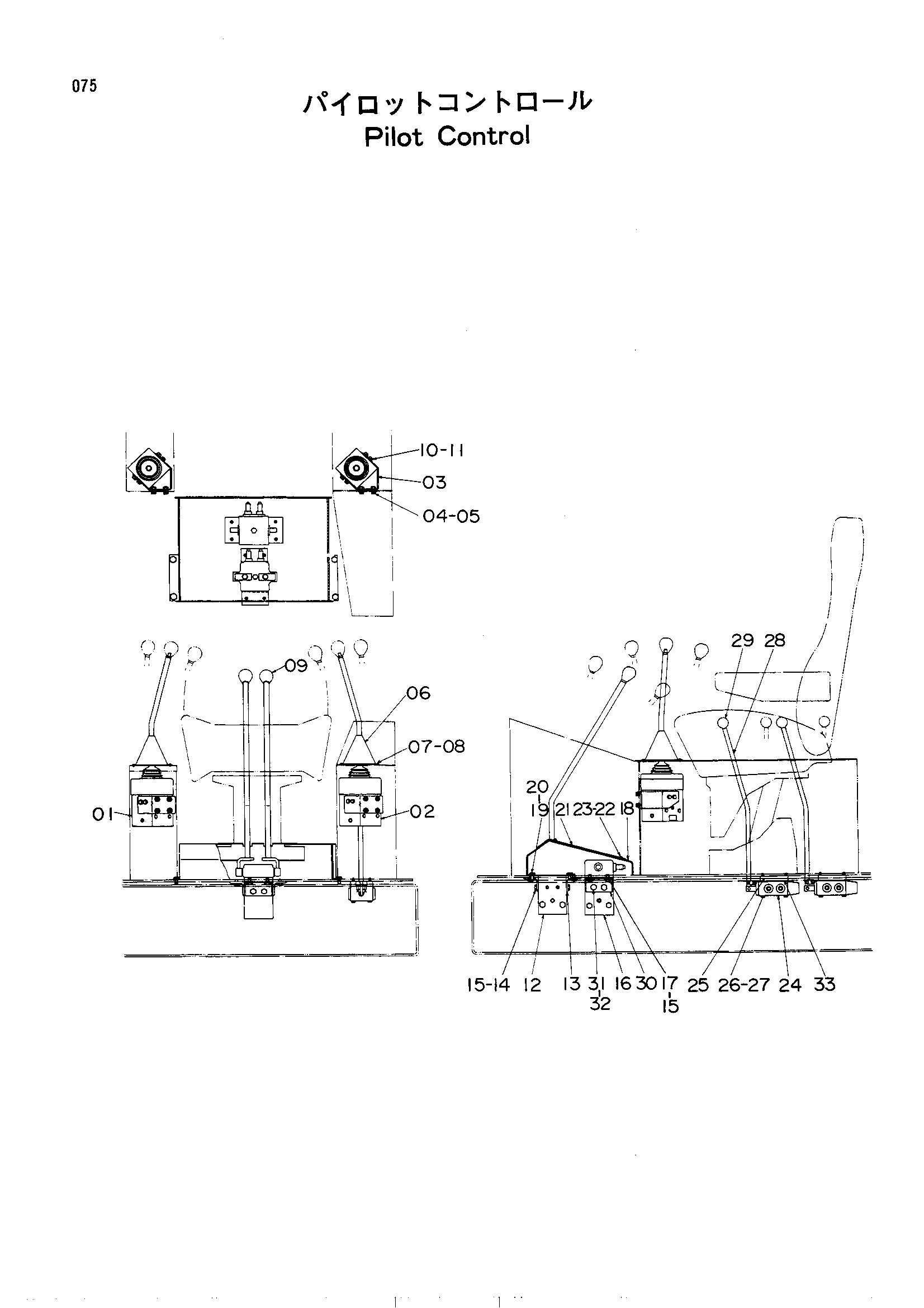

Заводская схема «Рычаг управления» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9026888 | Пилот-валве (правый) в сборе | 1 |
| 02 | 9026889 | Пилот-валве (левый) в сборе | 1 |
| 03 | 7007152 | Кронштейн | 2 |
| 04 | M340818 | Болт с внутренним шестигранником | 8 |
| 05 | A590908 | Пружинная шайба | 8 |
| 06 | 4086450 | Защитный чехол | 2 |
| 07 | M430413 | Винт | 16 |
| 08 | A590904 | Пружинная шайба | 16 |
| 09 | 4075191 | Рукоятка | 2 |
| 10 | M211020 | Болт | 8 |
| 11 | A590910 | Пружинная шайба | 8 |
| 12 | 9026913 | Пилот-валве (S) в сборе | 1 |
| 13 | 4088402 | Кронштейн | 2 |
| 14 | M211020 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 12 |
| 16 | 9402723 | Пилотный клапан (B) в сборе | 1 |
| 17 | M111016 | Болт | 8 |
| 18 | 7007136 | Крышка | 1 |
| 19 | M111016 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 2010321 | Пластина | 1 |
| 22 | 4087497 | Винт | 6 |
| 23 | A590906 | Пружинная шайба | 6 |
| 24 | 4040909 | Клапан | 2 |
| 25 | 4073493 | Блок | 4 |
| 26 | M200680 | Болт | 8 |
| 27 | A590906 | Пружинная шайба | 8 |
| 28 | 3014745 | Рычаг | 2 |
| 29 | 499845 | Рукоятка | 2 |
| 30 | 4088402 | Кронштейн | 2 |
| 31 | M211020 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | 4111860 | Регулировочная шайба 0.3 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
