Кабина группа — HITACHI UH801

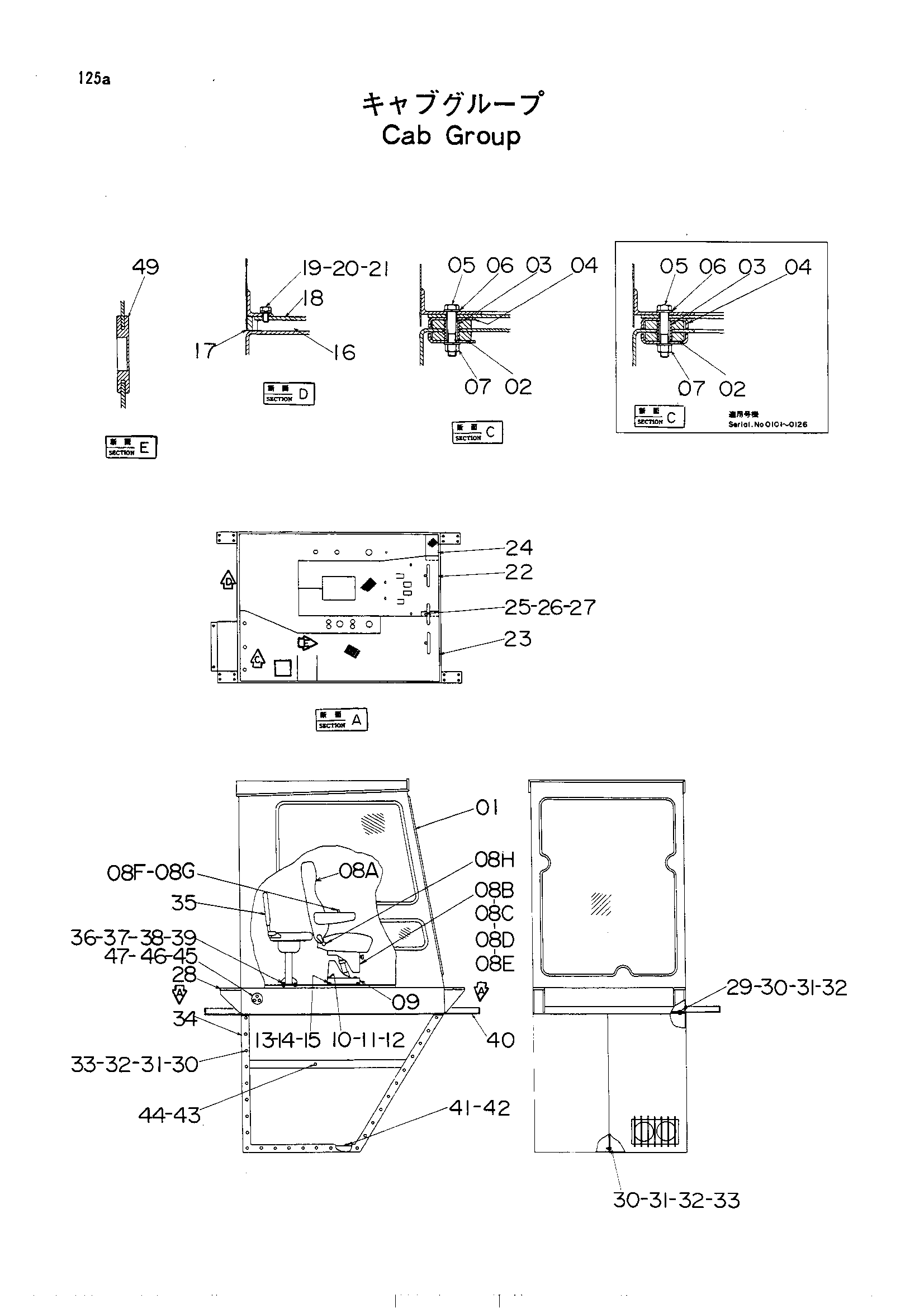

Заводская схема «Кабина группа» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4087498 | Кабина-в сборе | 1 |
| 01 | 4152163 | Кабина-в сборе | 1 |
| 01 | 4152163 | Кабина-в сборе (экскаватор для рабочий сосуд) | 1 |
| 02 | 4080426 | Резиновая прокладка | 16 |
| 02 | 4143849 | Резиновая подушка | 16 |
| 03 | 4053847 | Проставка | 8 |
| 03 | 4143850 | Проставка | 8 |
| 04 | 4086007 | Ограничитель | 16 |
| 04 | 4143851 | Ограничитель | 16 |
| 05 | M111690 | Болт | 8 |
| 06 | A590116 | Шайба | 16 |
| 07 | 4026892 | U-образная гайка | 8 |
| 08A | 4191596 | Сиденье | 1 |
| 08A-E | 4087761 | Сиденье | 1 |
| 08B | 4191597 | Стойка | 1 |
| 08C | M500807 | Гайка | 4 |
| 08D | A590908 | Пружинная шайба | 4 |
| 08E | A590108 | Шайба | 4 |
| 08F | 4199398 | Опора рукоять (левый) | 1 |
| 08G | 4199399 | Опора рукоять (правый) | 1 |
| 08H | 4201162 | Реклининг в сборе | 1 |
| 09 | 8013851 | Опора | 1 |
| 10 | M200822 | Болт | 4 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | A590108 | Шайба | 4 |
| 13 | M111025 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | A590110 | Шайба | 4 |
| 16 | 4087763 | Резиновая прокладка | 2 |
| 17 | 4087762 | Резиновая прокладка | 2 |
| 18 | 6003167 | Пластина | 1 |
| 18 | 6005896 | Пластина | 1 |
| 19 | M111020 | Болт | 10 |
| 20 | A590110 | Шайба | 10 |
| 21 | A590910 | Пружинная шайба | 10 |
| 22 | 3014663 | Резиновая прокладка | 1 |
| 23 | 2017369 | Резиновая прокладка | 1 |
| 23 | 3014664 | Резиновая прокладка | 1 |
| 24 | 4088405 | Резиновая прокладка | 1 |
| 25 | 4087497 | Винт | 7 |
| 25 | 4087497 | Винт | 8 |
| 26 | A590106 | Шайба | 7 |
| 26 | A590106 | Шайба | 8 |
| 27 | A590906 | Пружинная шайба | 7 |
| 27 | A590906 | Пружинная шайба | 8 |
| 28 | 5000727 | Платформа | 1 |
| 29 | M111240 | Болт | 20 |
| 30 | 4086891 | Шайба | 94 |
| 30 | A590112 | Шайба | 68 |
| 30 | A590112 замена: 4086891 | Шайба | 94 |
| 31 | A590912 | Пружинная шайба | 34 |
| 31 | A590912 | Пружинная шайба | 47 |
| 32 | M511210 | Гайка | 34 |
| 32 | M511210 | Гайка | 47 |
| 33 | M111232 | Болт | 14 |
| 33 | M111232 | Болт | 27 |
| 34 | 0000179 | Платформа | 1 |
| 35 | 4099040 | Сиденье | 1 |
| 36 | M111232 | Болт | 4 |
| 37 | M511210 | Гайка | 4 |
| 38 | A590112 | Шайба | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 40 | 6003901 | Ступень | 1 |
| 41 | A590906 | Пружинная шайба | 1 |
| 42 | M430610 | Винт | 1 |
| 43 | M111025 | Болт | 1 |
| 44 | A590110 | Шайба | 1 |
| 45 | 4111859 | Крышка | 2 |
| 46 | M200814 | Болт | 6 |
| 47 | A590908 | Пружинная шайба | 6 |
| 49 | 4075227 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
