Пилотные гидролинии (3)<экскаватор> — HITACHI UH801

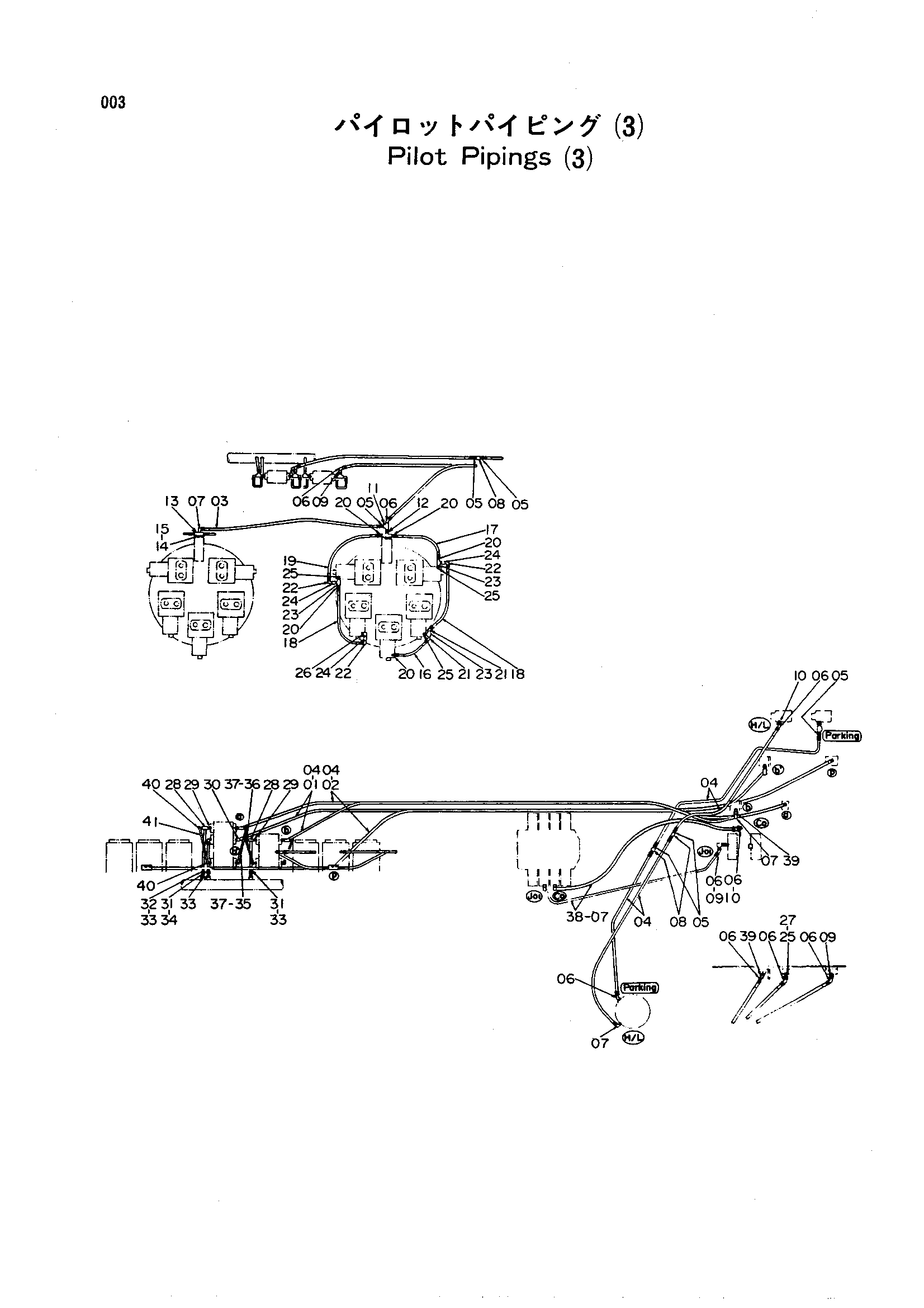

Заводская схема «Пилотные гидролинии (3)<экскаватор>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4037989 | Шланг | 2 |
| 02 | 4071342 | Шланг | 2 |
| 03 | 4071343 | Шланг | 1 |
| 04 | 4088042 | Шланг | 12 |
| 05 | 94-1302 | Адаптер | 22 |
| 06 | 94-1502 | Угловой штуцер | 11 |
| 07 | 94-1402 | Угловой штуцер | 5 |
| 08 | 94-0676 | Разъём S | 10 |
| 09 | 4049583 | Переходник | 5 |
| 10 | 94-1602 | Переходник | 2 |
| 11 | 94-0661 | Тройник | 1 |
| 12 | 94-1702 | Адаптер | 1 |
| 13 | 4088050 | Блок | 2 |
| 14 | M111025 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | 4036907 | Шланг | 2 |
| 17 | 4022547 | Шланг | 2 |
| 18 | 4022544 | Шланг | 4 |
| 19 | 4055174 | Резиновый шланг | 2 |
| 20 | 94-1301 | Адаптер | 10 |
| 21 | 94-1501 | Угловой штуцер | 4 |
| 22 | 94-1401 | Угловой штуцер | 6 |
| 23 | 94-0660 | Тройник | 6 |
| 24 | 4085073 | Адаптер | 6 |
| 25 | 94-1701 | Адаптер | 7 |
| 26 | 94-0630 | Угловой штуцер | 2 |
| 27 | 4103112 | Переходник | 1 |
| 28 | 94-0660 | Тройник | 4 |
| 29 | 94-1701 | Адаптер | 4 |
| 30 | 94-0630 | Угловой штуцер | 1 |
| 31 | 4024998 | Шланг | 2 |
| 32 | 4024880 | Шланг | 1 |
| 33 | 94-1501 | Угловой штуцер | 5 |
| 34 | 94-1401 | Угловой штуцер | 1 |
| 35 | 4112855 | Трубка | 1 |
| 36 | 4112854 | Трубка | 2 |
| 37 | 4097666 | Угловой штуцер | 6 |
| 38 | 4055227 | Шланг | 2 |
| 39 | 4103111 | Переходник | 2 |
| 40 | 94-1401 | Угловой штуцер | 2 |
| 41 | 4055174 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
