Кабина — HITACHI UH801

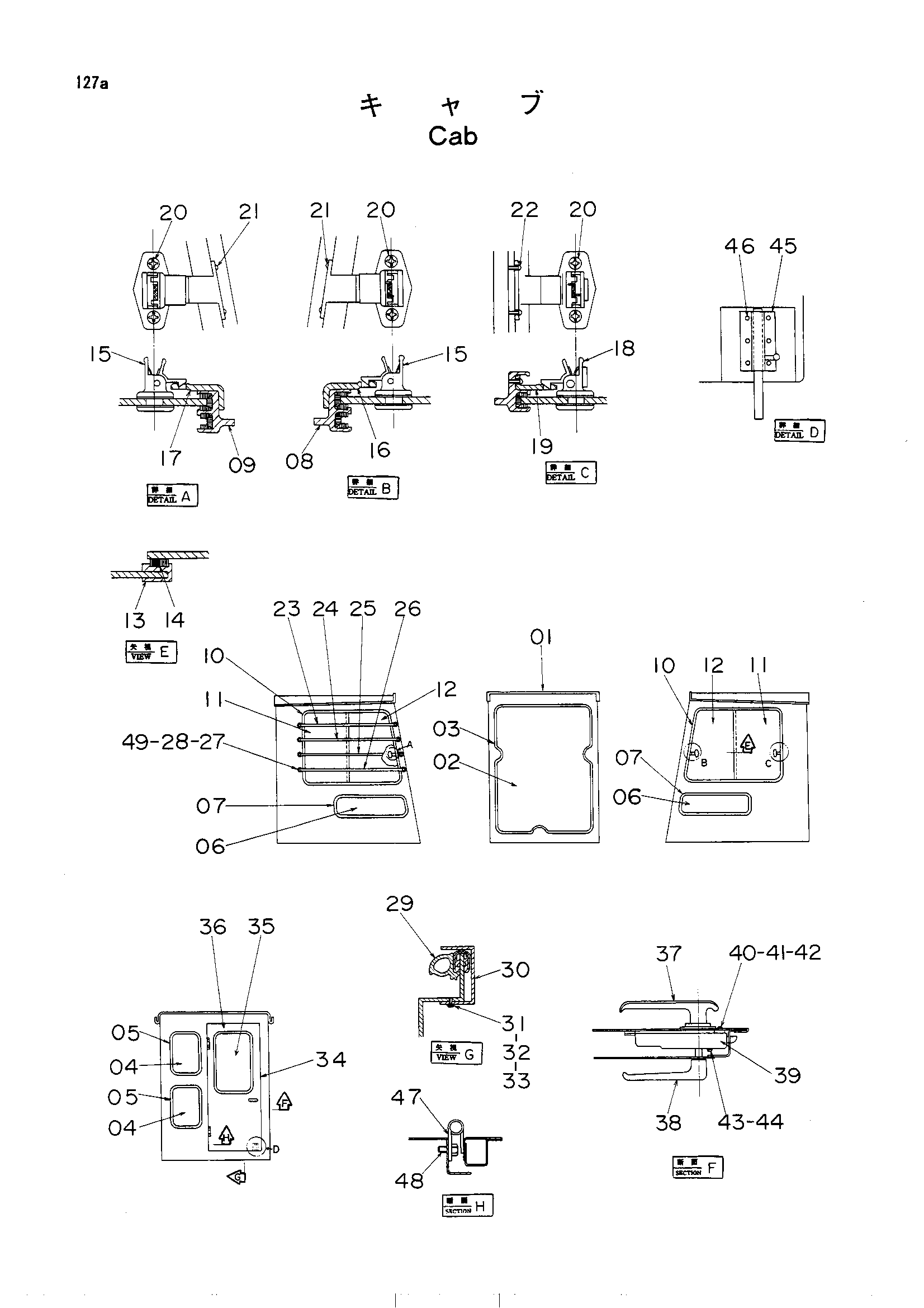

Заводская схема «Кабина» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4087498 | Кабина корпус в сборе | 1 | |
| 4162163 | Кабина корпус в сборе | 1 | |
| 4162163 | Кабина корпус в сборе (экскаватор для рабочий сосуд) | 1 | |
| 01 | 1006911 | Кабина | 1 |
| 01 | 4093270 замена: 1006911 | Кабина | 1 |
| 01 | 4093270 замена: 2017060 | Кабина | 1 |
| 01 | 4157180 | Кабина | 1 |
| 01 | 4157180 | Кабина (экскаватор для рабочий сосуд) | 1 |
| 02 | 2017060 | Стекло | 1 |
| 02 | 4093283 | Стекло | 1 |
| 03 | 4093284 | Резиновый H | 1 |
| 04 | 4093272 | Стекло | 2 |
| 05 | 4092741 | Резиновый H | 2 |
| 06 | 4093273 | Стекло | 2 |
| 07 | 4092743 | Резиновый H | 2 |
| 08 | 4093274 | Рама | 1 |
| 09 | 4093275 | Рама | 1 |
| 10 | 4093327 | Резиновый H | 2 |
| 11 | 4093276 | Стекло | 2 |
| 12 | 4093277 | Стекло | 2 |
| 13 | 4093278 | Рама | 2 |
| 14 | 4093279 | Уплотнение водяной | 2 |
| 15 | 4084264 | Замок | 2 |
| 16 | 4093281 | Защёлка | 1 |
| 17 | 4093282 | Защёлка | 1 |
| 18 | 4084265 | Замок | 2 |
| 19 | 4084267 | Защёлка | 2 |
| 20 | M470416 | Винт | 8 |
| 21 | M470306 | Винт | 4 |
| 22 | M430306 | Винт | 4 |
| 23 | 4093285 | Защитный кожух | 1 |
| 24 | 4093286 | Защитный кожух | 1 |
| 25 | 4093287 | Защитный кожух | 1 |
| 26 | 4093288 | Защитный кожух | 1 |
| 27 | M430813 | Винт | 8 |
| 28 | A590108 | Шайба | 8 |
| 29 | 4093328 | Резиновая прокладка | 1 |
| 30 | 4093289 | Защитный кожух | 1 |
| 30 | 4155256 | Защитный кожух | 1 |
| 30 | 4155256 | Защита (экскаватор для рабочий сосуд) | 1 |
| 31 | M430410 | Винт | 9 |
| 32 | A590904 | Пружинная шайба | 9 |
| 33 | M500403 | Гайка | 9 |
| 34 | 4093290 | Дверь | 1 |
| 34 | 4155254 | Дверь | 1 |
| 34 | 4155254 | Дверь (экскаватор для рабочий сосуд) | 1 |
| 35 | 4093291 | Стекло | 1 |
| 36 | 4506962 | Резиновый H | 1 |
| 37 | 4004134 | Рукоятка наружный | 1 |
| 38 | 4004135 | Рукоятка внутренний | 1 |
| 39 | 4093292 | Шпонка короб | 1 |
| 39 | 4155255 | Кей-бокс | 1 |
| 39 | 4155255 | Кей-бокс (экскаватор для рабочий сосуд) | 1 |
| 40 | M430510 | Винт | 4 |
| 41 | A590905 | Пружинная шайба | 4 |
| 42 | M500504 | Гайка | 4 |
| 43 | M430508 | Винт | 6 |
| 44 | A590905 | Пружинная шайба | 6 |
| 45 | 4093293 | Замок двери | 1 |
| 46 | M470406 | Винт | 6 |
| 47 | 4093295 | Петля | 2 |
| 47 | 4157181 | Петля | 2 |
| 47 | 4157181 | Петля(экскаватор для рабочий сосуд) | 2 |
| 48 | M111020 | Болт | 6 |
| 49 | A590908 | Пружинная шайба | 8 |
| 49 | A590908 | Шайба пружина(экскаватор для рабочий сосуд) | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
