Пилотные гидролинии (2)<экскаватор> — HITACHI UH801

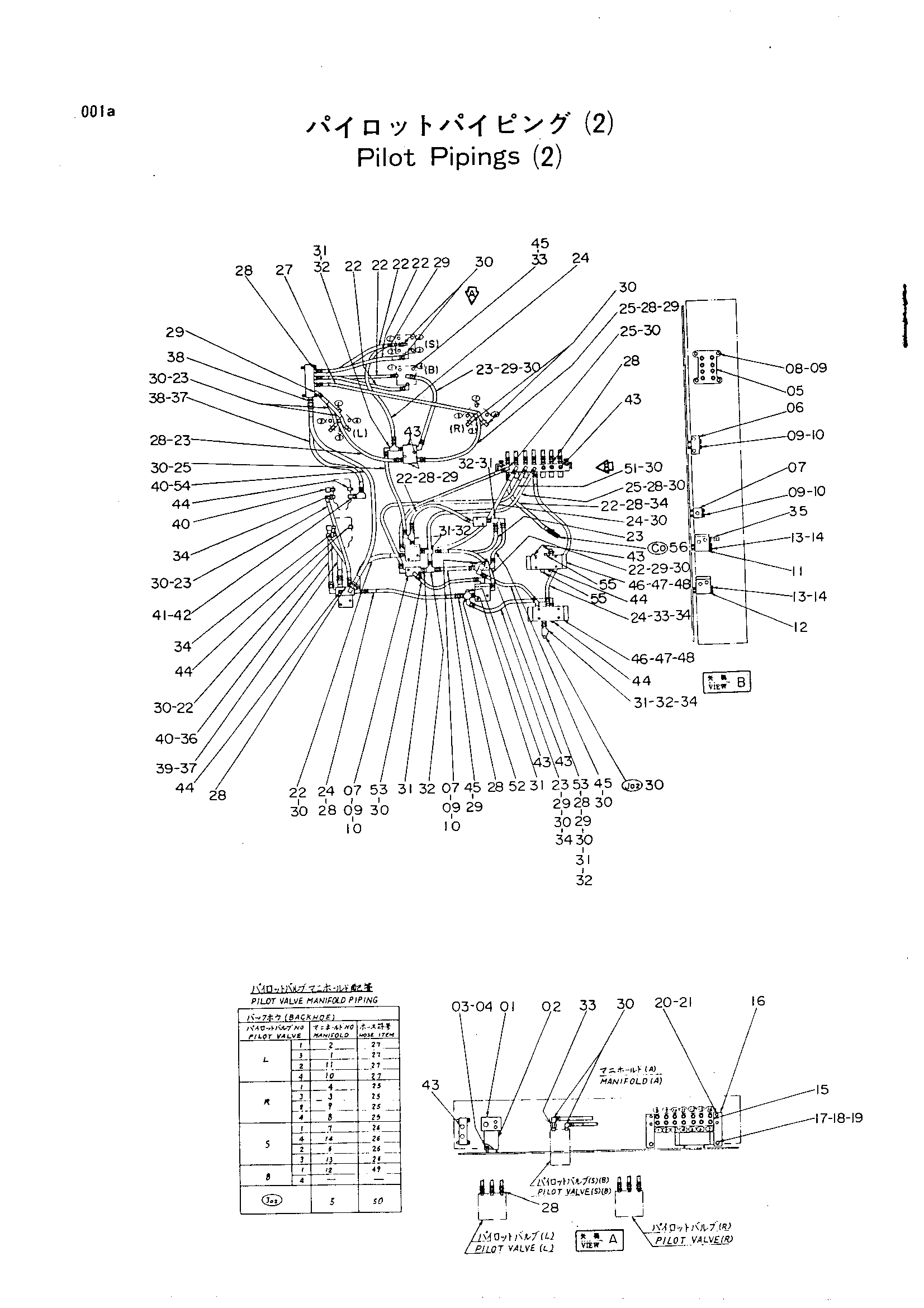

Заводская схема «Пилотные гидролинии (2)<экскаватор>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2010272	Блок	1
02	4085827	Кронштейн	1
03	M111022	Болт	4
04	A590910	Пружинная шайба	4
05	4514557	Коллектор	1
06	4087145	Челночный клапан в сборе	1
07	9021845	Челночный клапан в сборе	3
08	M111063	Болт	4
09	A590910	Пружинная шайба	12
10	M111056	Болт	8
11	9034988	Клапан преференк (A)	1
12	9016723	Клапан преференк (B)	1
13	M111090	Болт	4
14	A590910	Пружинная шайба	4
15	3014591	Коллектор	1
16	4085737	Кронштейн	2
17	M111232	Болт	2
18	M501210	Гайка	2
19	A590912	Пружинная шайба	2
20	M111020	Болт	4
21	A590910	Пружинная шайба	4
22	4022547	Шланг	9
23	4022544	Шланг	6
24	4055174	Резиновый шланг	4
25	4055203	Шланг	8
26	4022542	Шланг	4
27	4022548	Шланг	6
28	94-1301	Адаптер	44
29	94-1501	Угловой штуцер	13
30	94-1401	Угловой штуцер	32
31	94-1701	Адаптер	7
32	94-0660	Тройник	7
33	4085073	Адаптер	3
34	94-1608	Переходник	7
35	4031492	Адаптер.с	1
36	4067525	Шланг	1
37	4067526	Шланг	2
38	94-1303	Адаптер	3
39	94-1503	Угловой штуцер	1
40	94-1403	Угловой штуцер	4
41	94-1703	Адаптер	1
42	94-0662	Тройник	1
43	94-2011	Пробка	19
44	94-2024	Пробка	5
45	4036907	Шланг	2
46	4109190	Клапан	2
47	M200801	Болт	8
48	A590908	Пружинная шайба	8
49	4020838	Шланг	1
50	4025402	Шланг	1
51	4015462	Шланг	1
52	J70582	Крестовина	1
53	4069767	Шланг	2
54	4514832	Шланг	1
55	94-2013	Пробка	2
56	94-0677	Разъём	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
