Пилотный клапан (правый) — HITACHI UH801

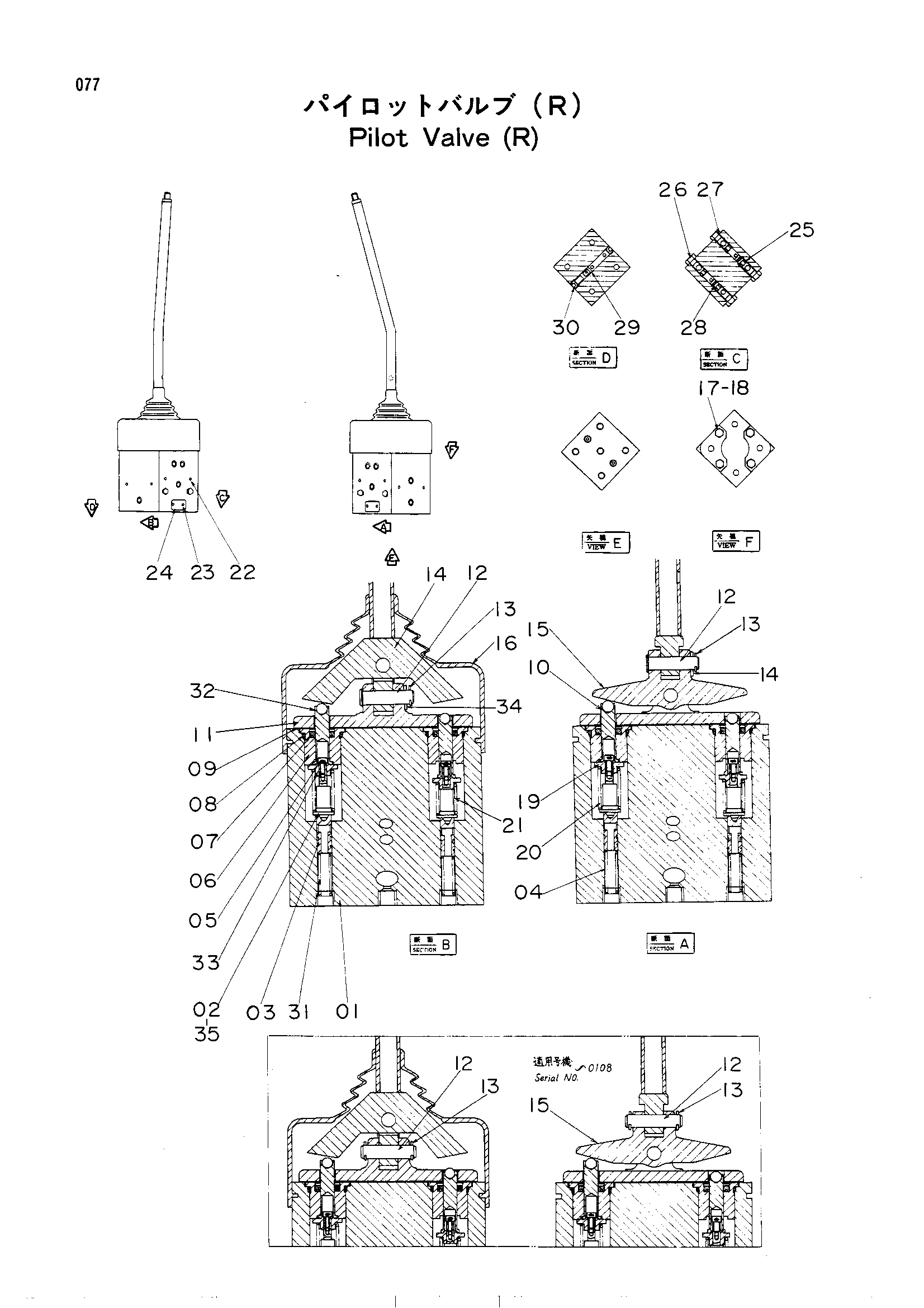

Заводская схема «Пилотный клапан (правый)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9026888 | Пилот-валве (правый) в сборе | 1 | |
| 01 | 1001166 | Корпус | 1 |
| 02 | 4040575 | Держатель пружина | 4 |
| 03 | 4040574 | Золотник | 4 |
| 04 | 4036025 | Пружина обратный | 2 |
| 05 | 4509483 | Болт с внутренним шестигранником | 4 |
| 06 | 4040576 | Разъём | 4 |
| 07 | 4506377 | Манжета | 4 |
| 08 | 955656 | Уплотнительное кольцо | 4 |
| 09 | 4040646 | Регулировочная шайба | 3 |
| 10 | 9703863 | Толкатель | 2 |
| 11 | 3006977 замена: 3019546 | Держатель | 1 |
| 11 | 3019546 | Держатель | 1 |
| 12 | 4062984 замена: 4101860 | Палец | 2 |
| 12 | 4062984 замена: 4101861 | Палец | 2 |
| 12 | 4101861 | Палец | 2 |
| 13 | A762016 | Шплинт | 2 |
| 13 | A762016 | Шплинт | 4 |
| 14 | 8013617 | Рычаг R | 1 |
| 15 | 4048586 замена: 4111102 | Кулачок | 1 |
| 15 | 4111102 | Кулачок | 1 |
| 16 | 3501504 | Защитный чехол | 1 |
| 17 | M211028 | Болт | 4 |
| 18 | A590010 | Пружинная шайба | 4 |
| 19 | 4047453 | Втулка | 2 |
| 20 | 4086898 | Пружина | 2 |
| 21 | 4086897 | Пружина | 2 |
| 22 | 4009412 | Шарик | 8 |
| 23 | M492564 | Приводной винт | 2 |
| 24 | 4506435 | Информационная табличка | 1 |
| 25 | 4506316 | Штуцер | 4 |
| 26 | 4506317 | Пробка | 4 |
| 27 | 957366 | Уплотнительное кольцо | 4 |
| 28 | 4040572 | Золотник | 2 |
| 29 | 4040573 | Золотник | 1 |
| 30 | 4012541 | Пробка | 4 |
| 31 | 4099058 | Пружина обратный | 2 |
| 32 | 9703862 | Толкатель | 2 |
| 33 | 4047408 | Втулка | 2 |
| 34 | 4101860 | Шайба | 2 |
| 35 | 4118796 | Регулировочная шайба 0.2 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
