Воздушный трубопроводы — HITACHI UH801

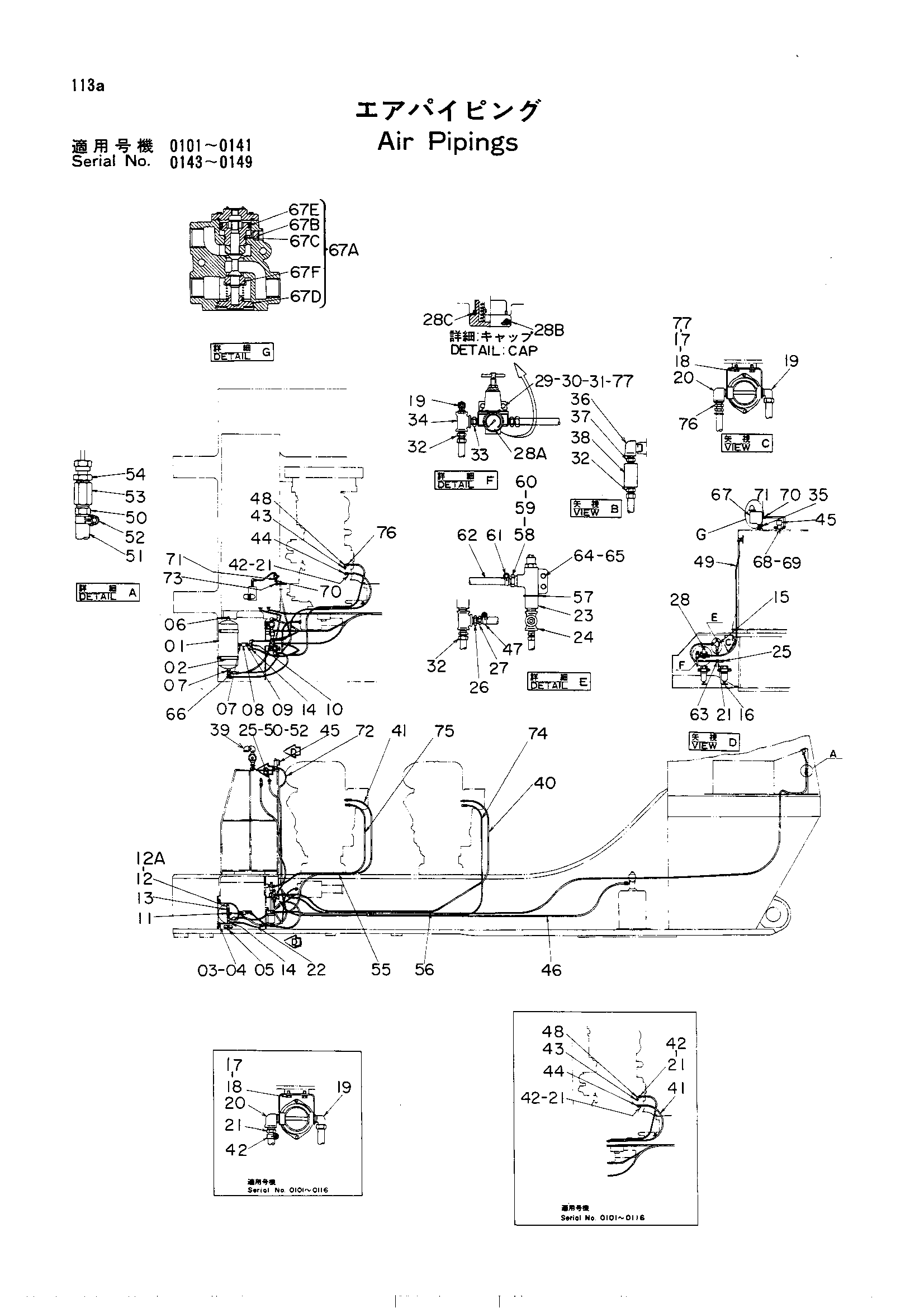

Заводская схема «Воздушный трубопроводы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4504228 | Бак воздушный | 1 |
| 02 | 4504232 | Хомут | 2 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | M501210 | Гайка | 4 |
| 05 | 969205 | Клапан дренажный | 1 |
| 06 | 94-2024 | Пробка | 1 |
| 07 | 94-1902 | Адаптер | 2 |
| 08 | 986953 | Обратный клапан | 1 |
| 09 | 94-1702 | Адаптер | 1 |
| 10 | J70483 | Тройник | 2 |
| 11 | J70583 | Крестовина | 1 |
| 12 | 986952 | Клапан защитный | 1 |
| 12A | 4074204 | Крышка | 1 |
| 13 | J728382 | Переходник | 1 |
| 14 | 4507085 | Фиттнг трубка | 4 |
| 15 | 4092238 замена: 4125684 | Регулятор | 1 |
| 15 | 4125684 | Регулятор | 1 |
| 16 | 4082701 замена: 4112536 | Воздушный фильтр в сборе | 2 |
| 16 | 4112536 | Воздушный фильтр в сборе | 2 |
| 17 | M200613 | Болт | 4 |
| 18 | A590906 | Пружинная шайба | 4 |
| 19 | 4507085 | Фиттнг трубка | 3 |
| 20 | 94-0631 | Угловой штуцер | 2 |
| 21 | 49960 | Соединение шланг | 4 |
| 21 | 49960 | Соединение шланг | 8 |
| 22 | 4089533 | Трубка | 5 |
| 23 | 499820 | Адаптер | 1 |
| 24 | J70483 | Тройник | 2 |
| 25 | 94-0631 | Угловой штуцер | 2 |
| 26 | J728382 | Переходник | 1 |
| 27 | 486702 | Ниппель шланг | 1 |
| 28 | 3022100 | Регулятор | 1 |
| 28 | 3500765 замена: 3022100 | Регулятор | 1 |
| 28A | 4137103 | Указатель | 1 |
| 28B | 4188369 | Колпачок | 1 |
| 28C | 4138939 | Уплотнительное кольцо | 1 |
| 29 | M200620 | Болт | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 31 | M500605 | Гайка | 2 |
| 32 | 4508492 | Фиттнг трубка | 5 |
| 33 | 94-1702 | Адаптер | 1 |
| 34 | J70483 | Тройник | 1 |
| 35 | 94-1706 | Адаптер | 1 |
| 36 | 94-0631 | Угловой штуцер | 1 |
| 37 | 94-1702 | Адаптер | 3 |
| 38 | 986953 | Обратный клапан | 2 |
| 39 | 94-0635 | Угловой штуцер | 2 |
| 40 | 4089625 | Резиновый шланг | 1 |
| 40 | 4089625 | Резиновый шланг | 2 |
| 41 | 4081374 | Резиновый шланг | 1 |
| 41 | 4081374 | Резиновый шланг | 2 |
| 42 | 4514700 | Хомут шланга | 4 |
| 42 | 4514700 | Хомут шланга | 8 |
| 43 | 4087902 | Адаптер | 2 |
| 44 | 4089531 | Адаптер | 2 |
| 45 | 4095354 | Электромагнитный клапан | 1 |
| 46 | 4089626 | Резиновый шланг | 1 |
| 47 | 4514700 | Хомут шланга | 2 |
| 48 | 94-0631 | Угловой штуцер | 2 |
| 49 | 4087447 | Трубка | 1 |
| 50 | 486702 | Ниппель шланг | 2 |
| 51 | 4089627 | Резиновый шланг | 1 |
| 52 | 4514700 | Хомут шланга | 3 |
| 53 | 94-0675 | Разъём | 1 |
| 54 | 4089628 | Трубка | 1 |
| 55 | 4055311 | Зажим | 10 |
| 56 | 4055312 | Зажим | 10 |
| 57 | 984219 | Уплотнение шайба | 1 |
| 58 | 984225 | Манжета | 1 |
| 59 | 487027 | Втулка | 1 |
| 60 | 971303 | Гайка | 1 |
| 61 | 4514700 | Хомут шланга | 2 |
| 62 | 4081377 | Резиновый шланг | 1 |
| 63 | 49960 | Соединение шланг | 1 |
| 64 | M200814 | Болт | 2 |
| 65 | A590908 | Пружинная шайба | 2 |
| 66 | 4508492 | Фиттнг трубка | 1 |
| 67 | 4095355 | Клапан | 1 |
| 67A | 4181617 | Уплотнение комплект | 1 |
| 67B | 4184310 | Фильтр | 1 |
| 67C | 4184311 | Уплотнительное кольцо | 1 |
| 67D | 4184312 | Уплотнительное кольцо | 2 |
| 67E | 4184315 | Манжета | 1 |
| 67F | 4184313 | Поршень: резиновый | 2 |
| 68 | M430508 | Винт | 4 |
| 69 | A590905 | Пружинная шайба | 4 |
| 70 | 94-0685 | Переходник S | 3 |
| 71 | 94-1701 | Адаптер | 3 |
| 72 | 4089532 | Трубка | 1 |
| 73 | 4507085 | Фиттнг трубка | 3 |
| 74 | 4123577 | Шланг воздушный | 1 |
| 75 | 4127341 | Шланг воздушный | 1 |
| 76 | 4143565 | Адаптер | 4 |
| 77 | A590106 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
