Трубопроводы системы смазки <погрузчик> — HITACHI UH801

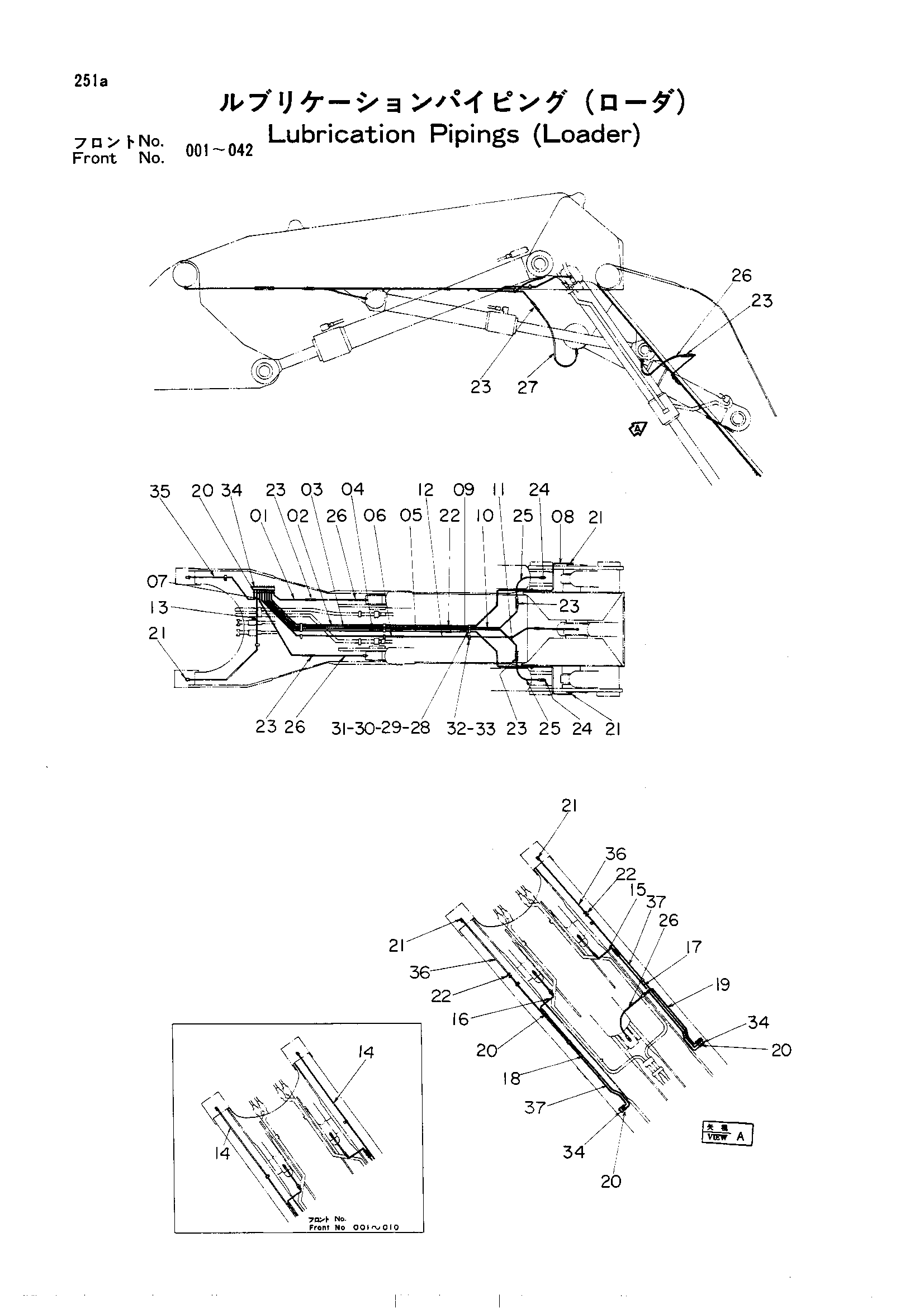

Заводская схема «Трубопроводы системы смазки <погрузчик>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085936 замена: 4130169 | Трубка | 1 |
| 01 | 4085936 замена: 4146585 | Трубка | 1 |
| 01 | 4146585 | Трубка | 1 |
| 02 | 4085937 | Трубка | 1 |
| 02 | 4146581 | Трубка | 1 |
| 03 | 4085938 | Трубка | 1 |
| 03 | 4146583 | Трубка | 1 |
| 04 | 4085939 | Трубка | 1 |
| 04 | 4146582 | Трубка | 1 |
| 05 | 4085940 | Трубка | 1 |
| 05 | 4146584 | Трубка | 1 |
| 06 | 4085941 | Трубка | 1 |
| 06 | 4146593 | Трубка | 1 |
| 07 | 4085942 | Трубка | 1 |
| 07 | 4146589 | Трубка | 1 |
| 08 | 3014043 | Трубка | 1 |
| 08 | 3026777 | Трубка | 1 |
| 09 | 3014044 | Трубка | 1 |
| 09 | 3026776 | Трубка | 1 |
| 10 | 4085943 | Трубка | 1 |
| 10 | 4146587 | Трубка | 1 |
| 11 | 4085944 | Трубка | 1 |
| 11 | 4146588 | Трубка | 1 |
| 12 | 4085945 | Трубка | 1 |
| 12 | 4146586 | Трубка | 1 |
| 13 | 4086050 замена: 4130169 | Трубка | 1 |
| 13 | 4086050 замена: 4130175 | Трубка | 1 |
| 13 | 4086050 замена: 4146592 | Трубка | 1 |
| 13 | 4146592 | Трубка | 1 |
| 14 | 4086066 замена: 4068385 | Трубка | 2 |
| 14 | 4086066 замена: 4130169 | Трубка | 2 |
| 14 | 4086066 замена: 4130195 | Трубка | 2 |
| 15 | 4086064 замена: 4130169 | Трубка | 1 |
| 15 | 4086064 замена: 4146599 | Трубка | 1 |
| 15 | 4146599 | Трубка | 1 |
| 16 | 4086065 замена: 4130169 | Трубка | 1 |
| 16 | 4086065 замена: 4146601 | Трубка | 1 |
| 16 | 4146601 | Трубка | 1 |
| 17 | 4086063 замена: 4130169 | Трубка | 1 |
| 17 | 4086063 замена: 4146598 | Трубка | 1 |
| 17 | 4146598 | Трубка | 1 |
| 17 | 4191544 | Трубка | 1 |
| 18 | 4086062 замена: 4130169 | Трубка | 1 |
| 18 | 4086062 замена: 4146600 | Трубка | 1 |
| 18 | 4146600 | Трубка | 1 |
| 18 | 4191545 | Трубка | 1 |
| 19 | 4086061 замена: 4130169 | Трубка | 1 |
| 19 | 4086061 замена: 4146590 | Трубка | 1 |
| 19 | 4146590 | Трубка | 1 |
| 19 | 4191546 | Трубка | 1 |
| 20 | 4130169 | Штуцер трубки | 28 |
| 20 | 4507113 | Штуцер трубки | 26 |
| 21 | 4130175 | Штуцер трубки | 6 |
| 21 | 4507112 | Штуцер трубки | 6 |
| 22 | 4068385 | Штуцер трубки | 5 |
| 22 | 4068385 | Штуцер трубки | 7 |
| 22 | 4130192 | Штуцер трубки | 7 |
| 23 | 94-1301 | Адаптер | 13 |
| 24 | 94-1401 | Угловой штуцер | 3 |
| 25 | 4058740 | Шланг | 2 |
| 26 | 4054354 | Шланг | 5 |
| 27 | 4054353 | Шланг | 1 |
| 28 | 4032158 | Хомут | 3 |
| 29 | 4032159 | Резиновая прокладка | 3 |
| 30 | M111228 | Болт | 14 |
| 31 | A590912 | Пружинная шайба | 14 |
| 32 | 4032160 | Хомут | 11 |
| 33 | 4032161 | Резиновая прокладка | 11 |
| 34 | J75481 | Штуцер | 14 |
| 35 | 4094741 | Трубка | 1 |
| 35 | 4146594 | Трубка | 1 |
| 36 | 4133194 | Трубка | 2 |
| 36 | 4146567 | Трубка | 2 |
| 37 | 4133195 | Трубка | 2 |
| 37 | 4146568 | Трубка | 2 |
| 37 | 4191547 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
