Крышка — HITACHI UH801

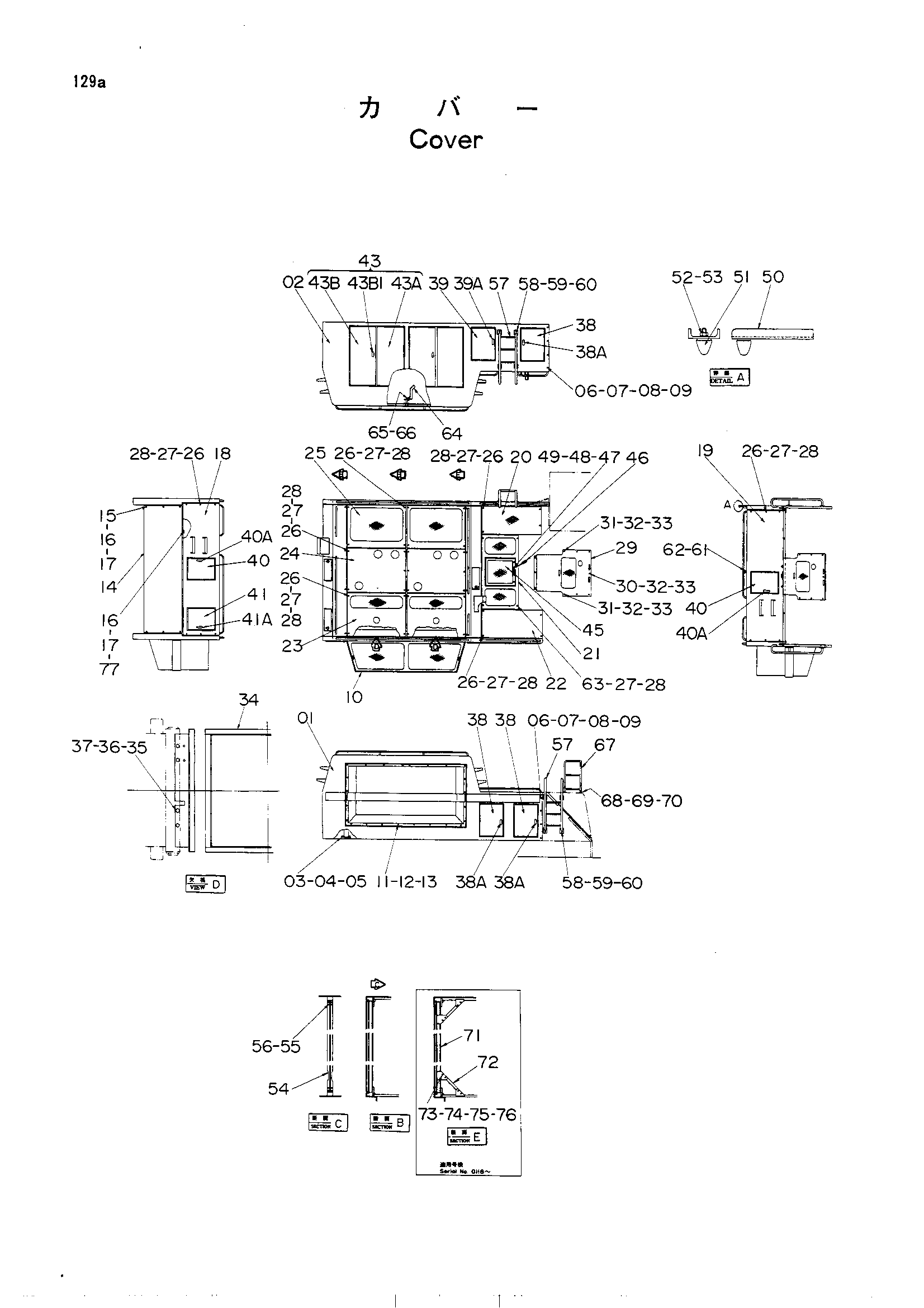

Заводская схема «Крышка» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2010967	Крышка	1
02	2010965	Крышка	1
03	M111640	Болт	12
04	4114405	Шайба	12
04	A590116	Шайба	12
05	A590916	Пружинная шайба	12
06	M111280	Болт	8
07	J217084	Шайба	16
08	A590912	Шайба	8
09	M501210	Гайка	8
10	2010966	Воздуховод	1
11	M111225	Болт	24
12	A590112	Шайба	24
13	A590912	Пружинная шайба	24
14	3015622	Крышка	1
15	M111225	Болт	6
15	M111225	Болт	8
15	M111225	Болт	10
15	M111225	Болт	12
16	J217084	Шайба	6
16	J217084	Шайба	10
16	J217084	Шайба	12
17	A590912	Пружинная шайба	6
17	A590912	Пружинная шайба	10
17	A590912	Пружинная шайба	12
18	2010959	Крышка	1
19	2010956	Крышка	1
20	2010957	Крышка	1
21	2010963	Крышка	1
22	2010962	Крышка	1
23	2010968	Крышка	2
24	2010971	Крышка	2
25	2010970	Крышка	2
26	M111280	Болт	56
26	M111280	Болт	62
27	J217084	Шайба	60
27	J217084	Шайба	66
28	A590912	Пружинная шайба	60
28	A590912	Пружинная шайба	66
29	6003229	Крышка	1
29	6006266	Крышка	1
29	6006266	Крышка (экскаватор для рабочий весселе)	1
30	M111220	Болт	8
31	M111236	Болт	2
32	J217084	Шайба	10
33	A590912	Пружинная шайба	10
34	6003212	Крышка	2
34	6005274	Крышка	2
35	M111016	Болт	16
36	A590110 замена: J217083	Шайба	16
36	J217083	Шайба	16
37	A590910	Пружинная шайба	16
38	2010961	Дверь-в сборе	3
38A	4087910	Рукоятка	1
39	2010960	Дверь-в сборе	1
39A	4087910	Рукоятка	1
40	2010958	Дверь-в сборе	2
40A	4087910	Рукоятка	1
41	2010955	Дверь-в сборе	1
41A	4087910	Рукоятка	1
43	2010964	Дверь-в сборе	2
43A	2020915	Дверь	1
43B	2020916	Дверь R	1
43B1	4077912	Рукоятка	1
45	3015624	Дверь-в сборе	1
46	4092740	Подвес	1
47	M111030	Болт	1
48	A590910	Пружинная шайба	1
49	M501008	Гайка	1
50	4092742	Амортизатор-в сборе	1
51	487195	Ограничитель	1
52	A590910	Пружинная шайба	1
53	M501008	Гайка	1
54	3015623	Балка	2
54	3015623	Балка	3
55	M111240	Болт	24
56	A590912	Пружинная шайба	24
57	7007235	Лестница	2
58	M111236	Болт	16
59	A590112	Шайба	16
60	A590912	Пружинная шайба	16
61	M111036	Болт	1
62	M501008	Гайка	1
63	M111280	Болт	4
63	M111290 замена: M111280	Болт	4
64	8021092	Крышка	1
65	M111025	Болт	3
66	A590910	Пружинная шайба	3
67	7010385	Ханд направляющая	1
68	M111236	Болт	6
69	A590112	Шайба	6
70	A590912	Пружинная шайба	6
71	2016960	Балка	1
72	3025570	Стойка	1
73	M111240	Болт	8
74	A590912	Пружинная шайба	8
75	J217084	Шайба	16
76	M501210	Гайка	8
77	M111236	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
