Пилотные гидролинии (4)<экскаватор> — HITACHI UH801

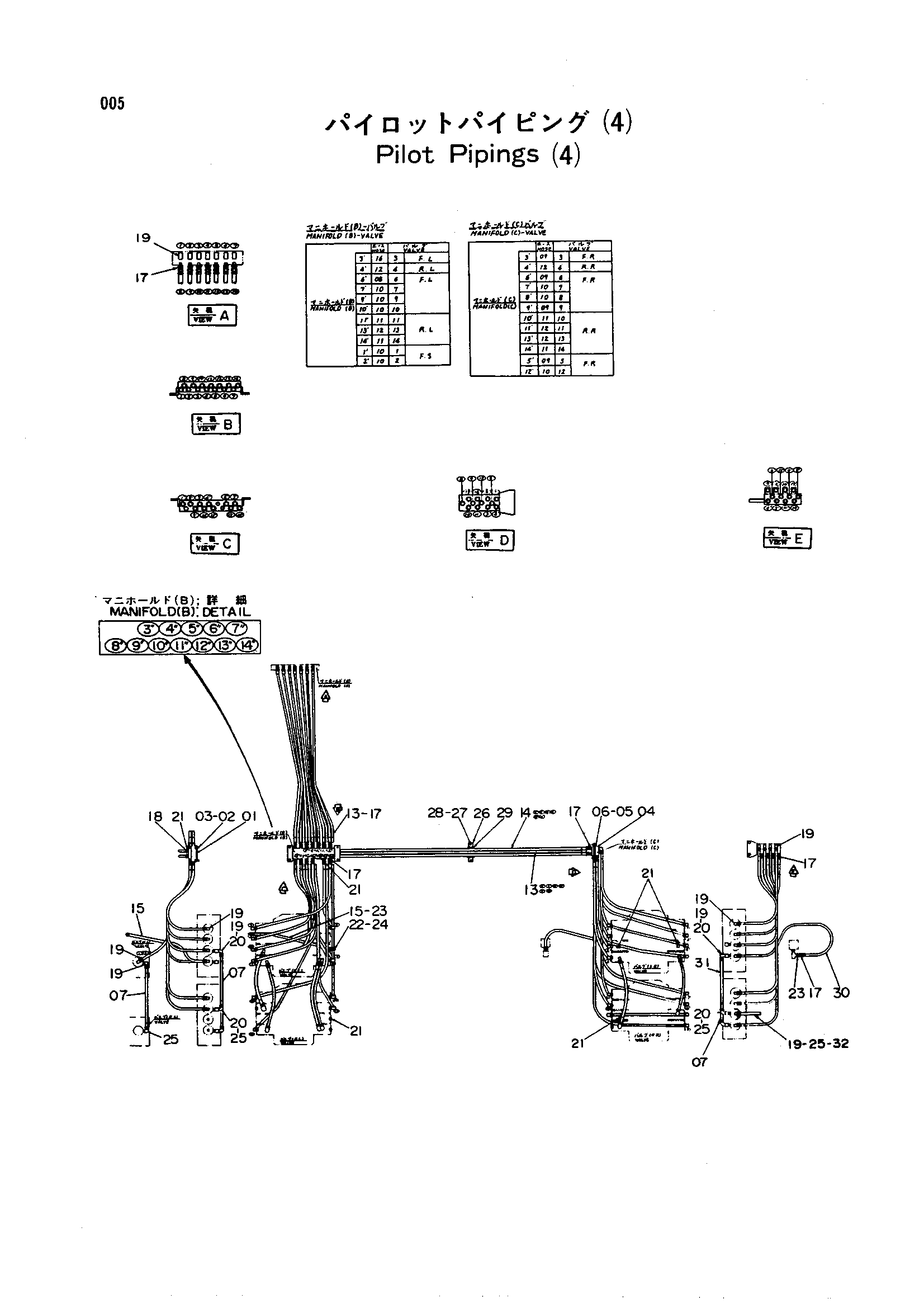

Заводская схема «Пилотные гидролинии (4)<экскаватор>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7007014 | Коллектор | 1 |
| 02 | M111020 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 7007015 | Коллектор | 1 |
| 05 | M111232 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | 4074307 | Шланг | 5 |
| 08 | 4067523 | Шланг | 1 |
| 09 | 4067524 | Шланг | 3 |
| 10 | 4071342 | Шланг | 8 |
| 11 | 4071343 | Шланг | 4 |
| 12 | 4071345 | Шланг | 5 |
| 13 | 4088042 | Шланг | 16 |
| 14 | 4055227 | Шланг | 6 |
| 15 | 4198515 | Шланг | 1 |
| 16 | 4037989 | Шланг | 1 |
| 17 | 94-1302 | Адаптер | 45 |
| 18 | 94-1502 | Угловой штуцер | 10 |
| 19 | 94-1402 | Угловой штуцер | 40 |
| 20 | 4011855 | Втулка | 8 |
| 21 | 94-2012 | Пробка | 9 |
| 22 | 94-1601 | Переходник | 1 |
| 23 | 94-1609 | Переходник | 1 |
| 24 | 94-1401 | Угловой штуцер | 1 |
| 25 | 94-0631 | Угловой штуцер | 7 |
| 26 | 4000909 | Хомут трубки | 1 |
| 27 | M111020 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | 957943 | BS плане | 1 |
| 30 | 4015208 | Шланг | 1 |
| 31 | 4039587 | Шланг | 1 |
| 32 | 4067473 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
