Гидролинии рабочего оборудования <погрузчик> — HITACHI UH801

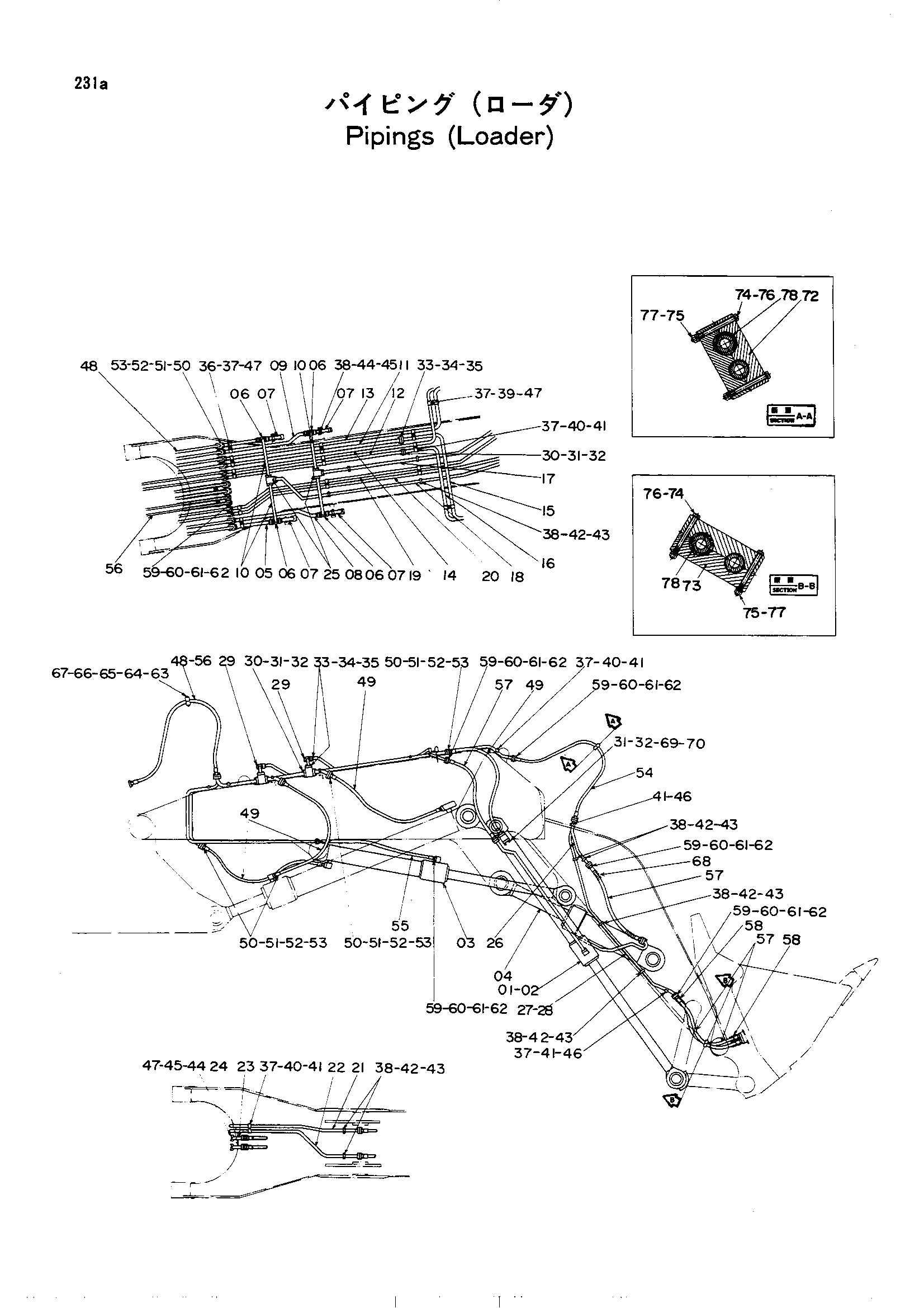

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2009684 замена: 2014337 | Наклон гидроцилиндр. в сборе (левый) | 1 |
| 01 | 2014337 замена: 2016439 | Наклон гидроцилиндр. в сборе (левый) | 1 |
| 01 | 2016439 | Наклон гидроцилиндр. в сборе (левый) | 1 |
| 02 | 2009685 замена: 2014338 | Наклон гидроцилиндр. в сборе (правый) | 1 |
| 02 | 2014338 замена: 2016438 | Наклон гидроцилиндр. в сборе (правый) | 1 |
| 02 | 2016438 | Наклон гидроцилиндр. в сборе (правый) | 1 |
| 03 | 2009686 замена: 2014335 | Рукоять гидроцилиндр. в сборе | 2 |
| 03 | 2014335 замена: 2016437 | Рукоять гидроцилиндр. в сборе | 2 |
| 03 | 2016437 | Рукоять гидроцилиндр. в сборе | 2 |
| 04 | 2009688 замена: 2014336 | Уровень гидроцилиндр. в сборе | 1 |
| 04 | 2014336 | Уровень гидроцилиндр. в сборе | 1 |
| 05 | 8013327 | Трубка | 2 |
| 06 | 3013633 | Адаптер | 4 |
| 07 | 9708840 | Трубка | 4 |
| 08 | 8013329 | Трубка | 1 |
| 09 | 8013330 | Трубка | 1 |
| 10 | 8013328 | Трубка | 4 |
| 11 | 8013331 | Трубка | 1 |
| 12 | 8013332 | Трубка | 1 |
| 13 | 8013333 | Трубка | 1 |
| 14 | 7006838 | Трубка | 1 |
| 15 | 7006839 | Трубка | 1 |
| 16 | 7006840 | Трубка | 1 |
| 17 | 7006841 | Трубка | 1 |
| 18 | 7006842 | Трубка | 1 |
| 19 | 7006843 | Трубка | 1 |
| 20 | 7006844 | Трубка | 1 |
| 21 | 7006845 | Трубка | 1 |
| 22 | 7006846 | Трубка | 1 |
| 23 | 7006847 | Трубка | 1 |
| 24 | 7006848 | Трубка | 1 |
| 25 | 3013637 | Адаптер | 2 |
| 26 | 8012957 | Трубка | 2 |
| 27 | 7006685 | Трубка (левый) | 1 |
| 28 | 7006686 | Трубка (правый) | 1 |
| 29 | 94-2022 | Пробка | 2 |
| 30 | 4510169 | Уплотнительное кольцо | 9 |
| 31 | M351656 | Болт с внутренним шестигранником | 36 |
| 31 | M351656 | Болт с внутренним шестигранником | 44 |
| 32 | A590916 | Пружинная шайба | 36 |
| 32 | A590916 | Пружинная шайба | 44 |
| 33 | 4508805 | Уплотнительное кольцо | 11 |
| 34 | M351250 | Болт с внутренним шестигранником | 44 |
| 35 | A590912 | Пружинная шайба | 44 |
| 36 | 4084956 | Хомут трубки | 6 |
| 37 | 442687 | Стопорная пластина | 21 |
| 38 | M111256 | Болт | 36 |
| 39 | 4084955 | Хомут трубки | 2 |
| 40 | 4084954 | Хомут трубки | 10 |
| 41 | M111271 | Болт | 26 |
| 42 | 4058347 | Хомут трубки | 14 |
| 43 | D46612 | Стопорная пластина | 14 |
| 44 | 4058368 | Хомут трубки | 6 |
| 45 | 4848 | Стопорная пластина | 6 |
| 46 | 4058334 | Хомут трубки | 3 |
| 47 | M111280 | Болт | 20 |
| 48 | 4086357 | Шланг | 8 |
| 49 | 4086356 | Шланг | 8 |
| 50 | 4510169 | Уплотнительное кольцо | 32 |
| 51 | 4075854 | Разъёмный фланец | 64 |
| 52 | A590916 | Пружинная шайба | 128 |
| 53 | M351656 | Болт с внутренним шестигранником | 128 |
| 54 | 4055397 | Шланг | 4 |
| 55 | 4059816 | Шланг | 2 |
| 56 | 4086355 | Шланг | 6 |
| 57 | 4055257 | Шланг | 6 |
| 58 | 4053614 | Защита шланга | 4 |
| 58 | 4055104 замена: 4053614 | Защита шланга | 2 |
| 59 | 4508805 | Уплотнительное кольцо | 36 |
| 60 | 4075853 | Разъёмный фланец | 72 |
| 61 | A590912 | Пружинная шайба | 144 |
| 62 | M351250 | Болт с внутренним шестигранником | 144 |
| 63 | 3014214 | Хомут | 2 |
| 64 | M111203 | Болт | 4 |
| 65 | M501210 | Гайка | 4 |
| 66 | 449490 | Шайба | 8 |
| 66 | A590112 замена: 449490 | Шайба | 8 |
| 67 | A590912 | Пружинная шайба | 4 |
| 68 | 4044420 | Защита шланга | 2 |
| 69 | 4091297 | Крышка | 2 |
| 70 | 4510169 | Уплотнительное кольцо | 2 |
| 72 | 3020534 | Хомут | 4 |
| 73 | 3020533 | Хомут | 2 |
| 74 | M111203 | Болт | 6 |
| 75 | M501210 | Гайка | 6 |
| 76 | 449490 | Шайба | 12 |
| 76 | A590112 замена: 449490 | Шайба | 12 |
| 77 | A590912 | Пружинная шайба | 6 |
| 78 | 4115284 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
