Двигатель — HITACHI UH801

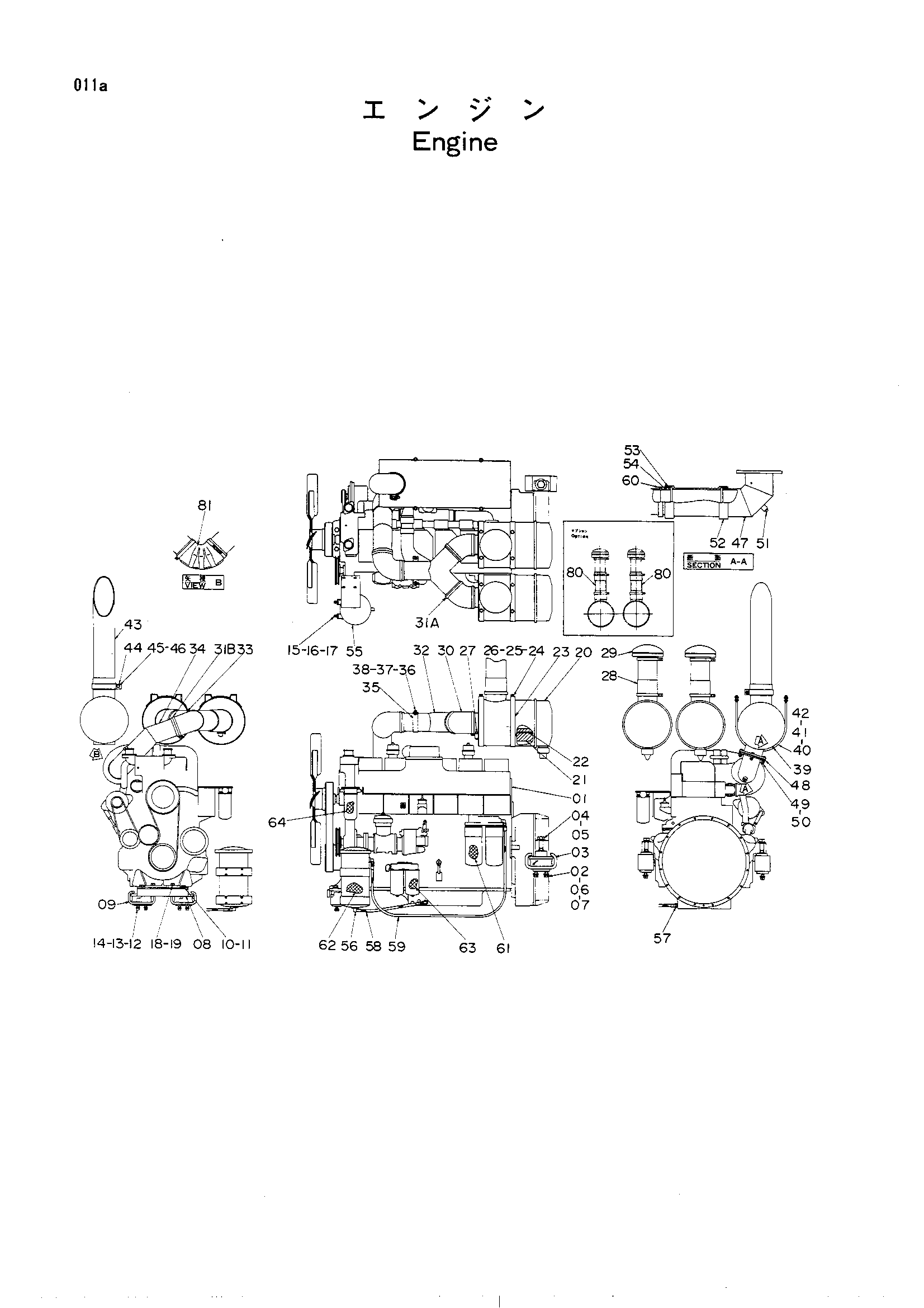

Заводская схема «Двигатель» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4083377	Двигатель	2
02	M112063	Болт	8
03	4085738	Резиновая прокладка	4
03	4097569	Резиновая прокладка	4
04	M123003	Болт	4
05	4082826	Пружинная шайба	4
06	A590920	Пружинная шайба	8
07	4018545	Шайба	8
08	7006850	Кронштейн	2
09	4083564	Резиновая прокладка	4
10	M112263 замена: M12263	Болт	4
10	M122263	Болт	4
11	4089822	Шайба	4
11	A590922 замена: 4089822	Пружинная шайба	4
12	M111650	Болт	8
13	A590916	Пружинная шайба	8
14	4057751 замена: 4114405	Шайба	8
14	4114405	Шайба	8
15	M200822	Болт	16
16	M500807	Гайка	16
17	A590908	Пружинная шайба	16
18	M111845	Болт	4
19	A590918	Пружинная шайба	4
20	4085783	Фильтр воздушный	4
21	4085787	Элемент	4
22	4085788	Элемент	4
23	4023563	Лента	8
24	M111025	Болт	16
25	A590910	Пружинная шайба	16
26	M501008	Гайка	16
27	989335	Индикатор	4
28	4085786	Удлинитель	4
29	4085785	Колпачок	4
30	4085784	Резиновый шланг	4
31A	4034699	Хомут шланга	8
31A	4164180	Хомут шланга	8
31B	4034699	Хомут шланга	8
31B	4165115	Хомут шланга	8
32	8013318	Трубка	2
33	4034691	Резиновый шланг	2
34	8013298 замена: 8032609	Трубка	2
34	8032609	Трубка	2
35	4085830	Хомут трубки	2
36	M111025	Болт	4
37	A590910	Пружинная шайба	4
38	M501008	Гайка	4
39	4085070	Глушитель	2
40	4085072	U-образный болт	4
41	M501210	Гайка	16
42	A590912	Пружинная шайба	8
43	8013126	Выпускная труба	2
44	3013865	Лента	2
45	M111263	Болт	2
46	M521210	Гайка	4
47	7006758	Трубка	2
48	4085068	Прокладка	2
49	M111250	Болт	8
50	M521210	Гайка	16
51	94-2022	Пробка	2
52	3013862 замена: 3032635	Трубка	2
52	3032635	Трубка	2
53	3013864	Уплотнительное кольцо	4
54	3013863	Трубка	2
55	4085911	Фильтр	2
56	4051918	Угловой штуцер	8
57	4085907	Переходник	2
58	4085908	Резиновый шланг	2
59	4085909	Резиновый шланг	2
60	4085071	Лента	2
61	4085913	Элемент	4
62	4085914	Элемент	2
63	4085912	Элемент	4
64	4085915 замена: 4127340	Элемент	2
64	4127340	Элемент	2
80	4085786	Удлинитель	4
81	4034691	Резиновый шланг	2
81	4173762	Резиновый шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
