Пилотные гидролинии (2)<для дредгер> — HITACHI UH801

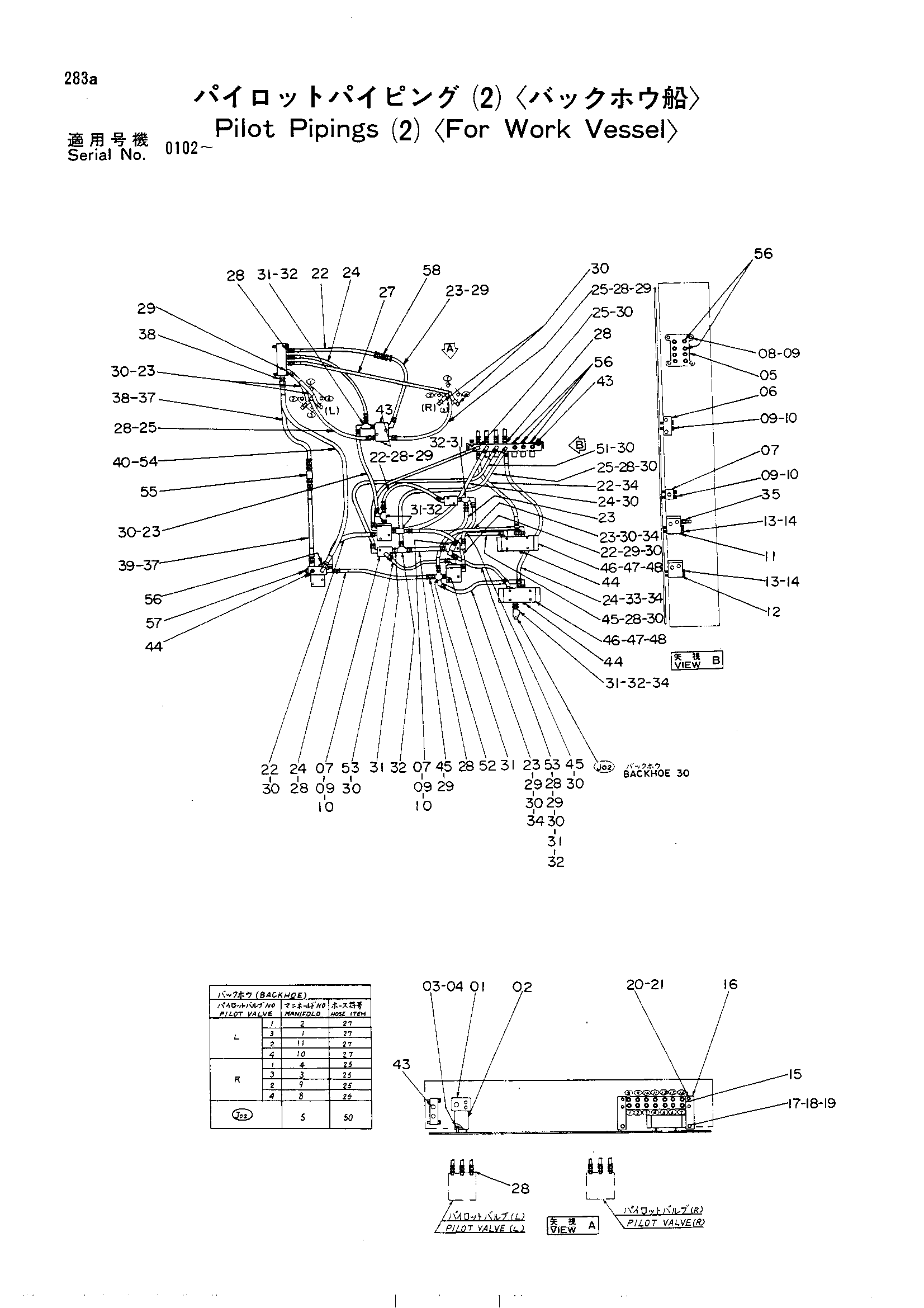

Заводская схема «Пилотные гидролинии (2)<для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2010272 | Блок | 1 |
| 02 | 4085827 | Кронштейн | 1 |
| 03 | M111022 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 4514557 | Коллектор | 1 |
| 06 | 4087145 | Схуттле клапан в сборе | 1 |
| 07 | 9021845 | Схуттле клапан в сборе | 3 |
| 08 | M111063 | Болт | 4 |
| 09 | A590910 | Пружинная шайба | 12 |
| 10 | M111056 | Болт | 8 |
| 11 | 9034988 | Преференк клапан (A) | 1 |
| 12 | 9016723 | Преференк клапан (B) | 1 |
| 13 | M111090 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 3014591 | Коллектор | 1 |
| 16 | 4085737 | Кронштейн | 2 |
| 17 | M111232 | Болт | 2 |
| 18 | M501210 | Гайка | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | M111020 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | 4022547 | Шланг | 5 |
| 23 | 4022544 | Шланг | 6 |
| 24 | 4055174 | Шланг | 4 |
| 25 | 4055203 | Шланг | 8 |
| 26 | 4022542 | Шланг | 4 |
| 27 | 4022548 | Шланг | 6 |
| 28 | 94-1301 | Адаптер | 42 |
| 29 | 94-1501 | Угловой штуцер | 12 |
| 30 | 94-1401 | Угловой штуцер | 21 |
| 31 | 94-1701 | Адаптер | 7 |
| 32 | 94-0660 | Тройник | 7 |
| 34 | 94-1608 | Переходник | 5 |
| 35 | 4031492 | Адаптер.с | 1 |
| 37 | 4067526 | Шланг | 2 |
| 38 | 94-1303 | Адаптер | 2 |
| 39 | 94-1503 | Угловой штуцер | 1 |
| 40 | 94-1403 | Угловой штуцер | 1 |
| 43 | 94-2011 | Пробка | 15 |
| 44 | 94-2024 | Пробка | 3 |
| 45 | 4036907 | Шланг | 3 |
| 46 | 4041280 замена: 4109190 | Клапан | 2 |
| 46 | 4109190 | Клапан | 2 |
| 47 | M200801 | Болт | 8 |
| 48 | A590908 | Пружинная шайба | 8 |
| 49 | 4020838 | Шланг | 1 |
| 50 | 4025402 | Шланг | 1 |
| 51 | 4015462 | Шланг | 1 |
| 52 | J70582 | Крестовина | 1 |
| 53 | 4069767 | Шланг | 2 |
| 54 | 4514832 | Шланг | 1 |
| 55 | 4151183 | Адаптер | 1 |
| 56 | 94-2022 | Пробка | 10 |
| 57 | 94-2024 | Пробка | 1 |
| 58 | 4151181 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
