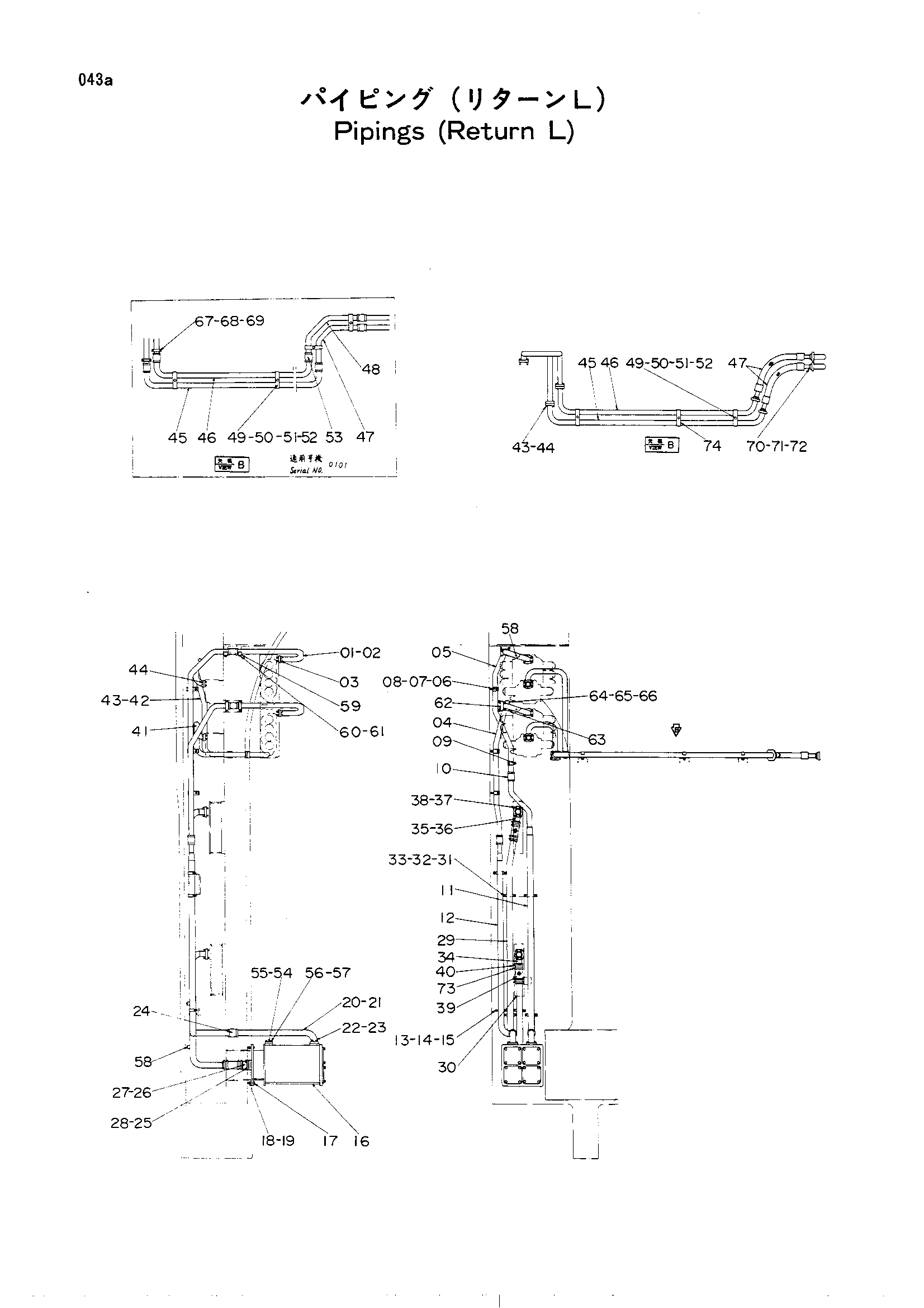

Обратные трубопроводы (левый) — HITACHI UH801

Заводская схема «Обратные трубопроводы (левый)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8014227	Трубка	2
02	A811050	Уплотнительное кольцо	2
03	M341440	Болт	8
04	3014885	Трубка	1
05	8014228	Трубка	1
06	4053697	Хомут трубки	4
07	M111271	Болт	4
08	A590912	Пружинная шайба	4
09	M501210	Гайка	1
10	4067834	Муфта	4
11	8014229	Трубка	1
12	8014230	Трубка	1
13	4053865	Хомут трубки	4
14	M111016	Болт	8
15	A590910	Пружинная шайба	8
16	9027466	Масляный фильтр	1
17	M111656	Болт	4
18	A590916	Пружинная шайба	4
19	J952016	Гайка	4
19	M501613 замена: J952016	Гайка	4
20	8014231	Трубка	2
21	A811060	Уплотнительное кольцо	2
22	M351240	Болт	8
23	A590912	Пружинная шайба	8
24	4067833	Муфта	2
25	M351240	Болт	8
26	9709370	Трубка	2
27	A811060	Уплотнительное кольцо	2
28	A590912	Пружинная шайба	8
29	8014232	Трубка	1
30	8014233	Трубка	1
31	4053865	Хомут трубки	3
32	M111016	Болт	6
33	A590910	Пружинная шайба	6
34	8014234	Трубка	1
35	8014235	Трубка	1
36	A811060	Уплотнительное кольцо	2
37	M351240	Болт	8
38	A590912	Пружинная шайба	8
39	4033342	Резиновый шланг	4
40	4504491	Хомут шланга	8
41	8013773	Трубка	1
41	8017294	Трубка	1
42	8013774	Трубка	1
42	8017296	Трубка	1
43	A811050	Уплотнительное кольцо	2
43	A811050	Уплотнительное кольцо	4
44	M341440	Болт	8
44	M341440	Болт	16
45	3014886	Трубка	1
45	8017293	Трубка	1
46	8014237	Трубка	1
46	8017295	Трубка	1
47	3014887	Трубка	1
47	4102331	Шланг	2
48	3014888	Трубка	1
49	4031909	Хомут трубки	3
49	4031909	Хомут трубки	4
50	M111271	Болт	2
50	M111271	Болт	4
51	A590912	Пружинная шайба	3
51	A590912	Пружинная шайба	4
52	M501210	Гайка	2
52	M501210	Гайка	3
53	4067834	Муфта	6
54	3014892	Фланец	2
55	A811060	Уплотнительное кольцо	2
56	M111240	Болт	8
57	A590912	Пружинная шайба	8
58	94-2012	Пробка	6
58	94-2012	Пробка	8
59	4058368	Хомут трубки	2
60	M111280	Болт	4
61	A590912	Пружинная шайба	4
62	4095076	Сиденье	2
63	4058368	Хомут трубки	2
64	M111201	Болт	4
65	A590912	Пружинная шайба	4
66	M501210	Гайка	4
67	4058368	Хомут трубки	2
68	M111280	Болт	4
69	A590912	Пружинная шайба	4
70	965946	Разъёмный фланец	8
71	4510169	Уплотнительное кольцо	4
72	M351240	Болт с внутренним шестигранником	16
73	4156850	Хомут шланга	8
73	4504491	Хомут шланга	8
74	M111271	Болт	1
74	M111280	Болт	1
