Клапан (для блок клапан) — HITACHI UH801

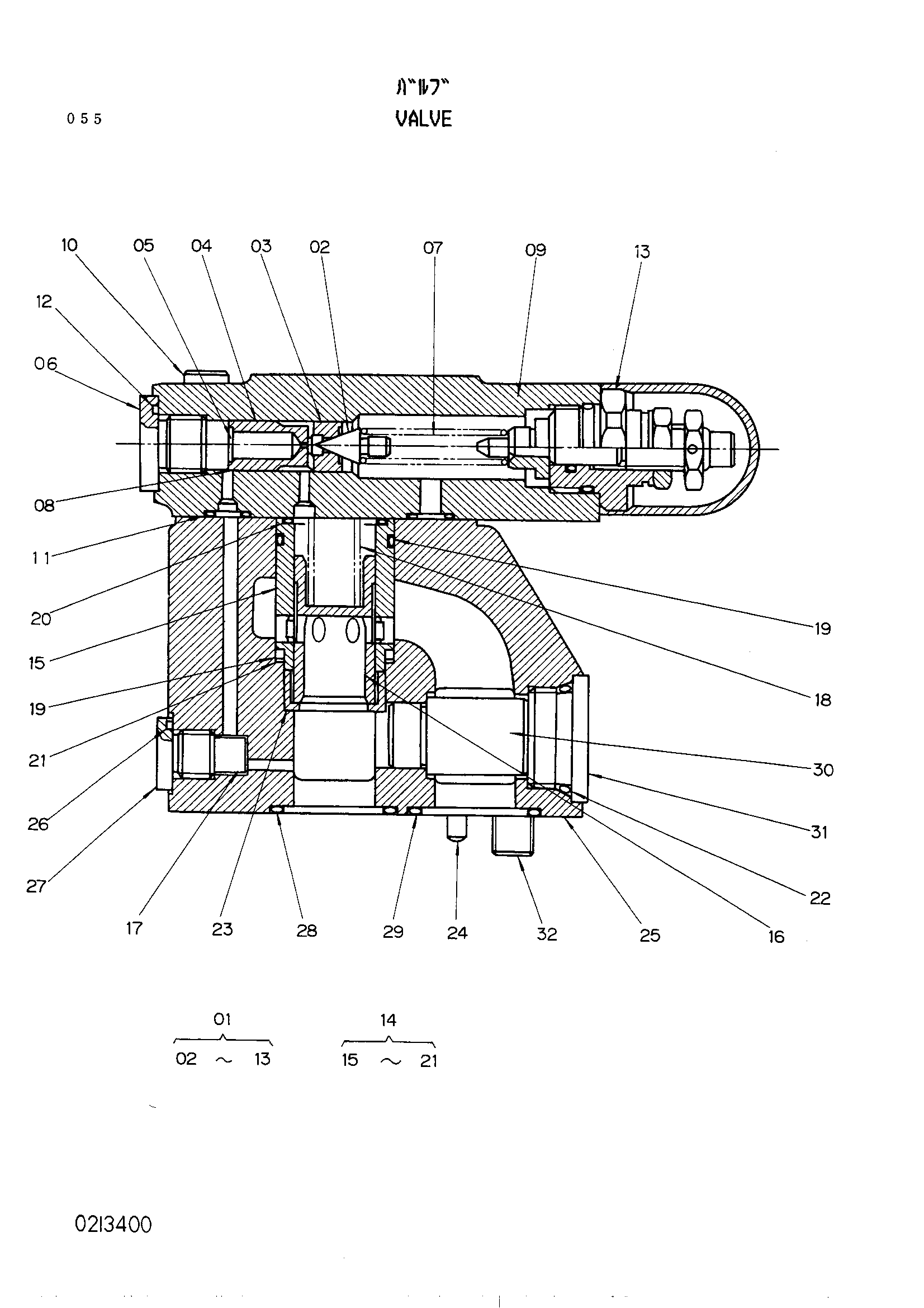

Заводская схема «Клапан (для блок клапан)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4144896 | Клапан | 1 | |
| 01 | 0213401 | Пилотный клапан | 1 |
| 02 | 0242803 | Тарельчатый клапан | 1 |
| 06 | 0124805 | Пробка | 1 |
| 07 | 0213402 | Пружина | 1 |
| 08 | 0242805 | Стопорное кольцо | 2 |
| 09 | 0242806 | Корпус | 1 |
| 10 | 0135602 | Болт с внутренним шестигранником | 4 |
| 11 | 4506320 | Уплотнительное кольцо | 2 |
| 12 | 4506420 | Уплотнительное кольцо | 1 |
| 13 | 0213403 | Регулировка в сборе | 1 |
| 14 | 0242808 | Плунжер в сборе | 1 |
| 17 | 0242809 | Форсунка | 1 |
| 19 | 0242810 | Уплотнительное кольцо | 2 |
| 20 | 0242811 | Уплотнительное кольцо | 1 |
| 21 | 0242812 | Опорное кольцо | 1 |
| 22 | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 0242813 | Втулка | 1 |
| 24 | 0242814 | Пружинный штифт | 1 |
| 25 | 0242815 | Корпус | 1 |
| 26 | 4506416 | Уплотнительное кольцо | 1 |
| 27 | 0125804 | Пробка | 1 |
| 28 | 4506418 | Уплотнительное кольцо | 2 |
| 29 | 4506320 | Уплотнительное кольцо | 2 |
| 30 | 0242816 | Втулка | 1 |
| 31 | 0242817 | Пробка | 1 |
| 32 | M341040 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
