Ходовой трансмиссия (правый) — HITACHI UH801

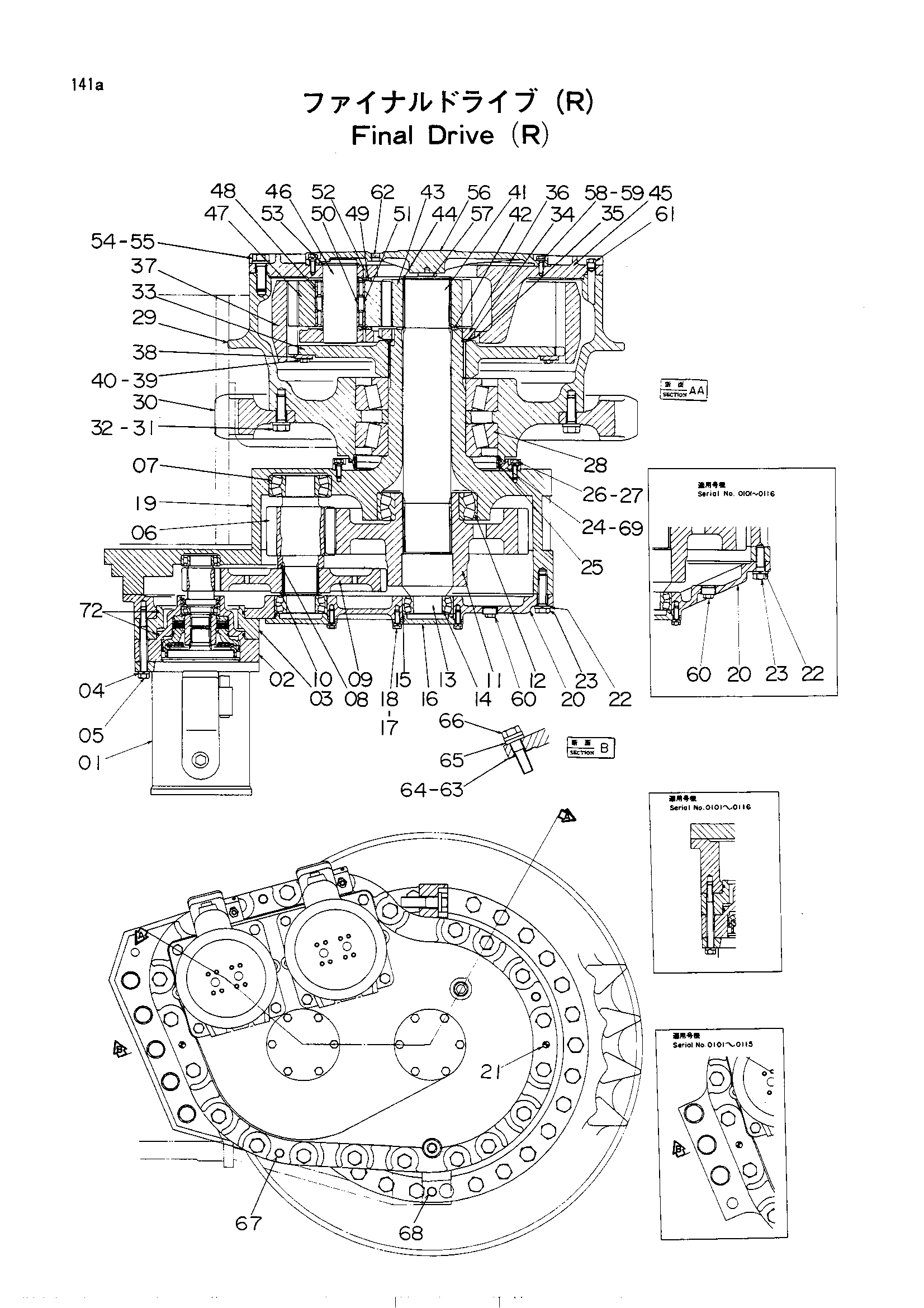

Заводская схема «Ходовой трансмиссия (правый)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9025619 замена: 9050127 | Финал привод в сборе (правый) | 1 | |
| 9050127 | Финал привод в сборе (правый) | 1 | |
| 01 | 4084081 | Гидромотор плунжер | 2 |
| 02 | 9025460 замена: 9043683 | Стояночный тормоз в сборе | 2 |
| 02 | 9043683 | Стояночный тормоз в сборе | 2 |
| 02 | 9049964 | Стояночный тормоз в сборе | 2 |
| 03 | 3013426 | Картридж | 2 |
| 04 | A590920 | Пружинная шайба | 8 |
| 05 | 4083076 | Болт | 8 |
| 06 | 2009553 | Ведущая шестерня 2 | 1 |
| 07 | 4083072 | Брг.роллер | 1 |
| 08 | 4070843 | Проставка | 1 |
| 09 | 2009552 | Шестерня 1 | 1 |
| 10 | 991354 | Стопорное кольцо | 1 |
| 11 | 2009551 | Шестерня 2 | 1 |
| 12 | 4083071 | Брг.роллер | 1 |
| 13 | 3013425 | Палец | 1 |
| 14 | 4083070 | Брг.роллер | 2 |
| 15 | A810150 | Уплотнительное кольцо | 2 |
| 16 | 4083077 | Крышка | 2 |
| 17 | A590916 | Пружинная шайба | 12 |
| 18 | M211645 | Болт | 12 |
| 19 | 5000653 замена: 5001226 | Корпус (правый) | 1 |
| 19 | 5001226 | Корпус (правый) | 1 |
| 19 | 5001343 | Корпус (правый) | 1 |
| 20 | 0000163 | Крышка(правый) | 1 |
| 20 | 0000397 | Крышка (правый) | 1 |
| 21 | 427156 | Палец довел | 2 |
| 22 | 4511333 | Шайба | 21 |
| 23 | M122780 | Болт | 21 |
| 24 | 2009549 | Опора | 1 |
| 25 | 4082698 | Комплект уплотнений | 1 |
| 26 | A590916 | Пружинная шайба | 12 |
| 27 | M111645 | Болт | 12 |
| 28 | 4083069 | Брг.роллер | 1 |
| 29 | 1003133 | Барабан звёздочка | 1 |
| 30 | 1003134 | Звёздочка | 1 |
| 31 | 4082826 | Шайба | 30 |
| 32 | M123090 | Болт | 30 |
| 33 | 2009550 | HUB | 1 |
| 34 | 3013423 | Пластина | 1 |
| 35 | 4083073 | Шайба подшипник | 1 |
| 36 | 3013424 | Гайка подшипник | 1 |
| 37 | 2009554 | Коронная шестерня | 1 |
| 38 | 4083074 | Стопорная пластина | 8 |
| 39 | 4083075 | Стопорная шайба | 8 |
| 40 | M111640 | Болт | 16 |
| 41 | 2009606 | Вал | 1 |
| 42 | 3013488 | Упорная пластина | 1 |
| 43 | 2009605 | Солнечная шестерня | 1 |
| 44 | 4070854 | Стопорное кольцо | 1 |
| 45 | 1003152 | Водило | 1 |
| 46 | 3013489 | Палец | 3 |
| 47 | 2009607 | Планетарная шестерня | 3 |
| 48 | 4083430 | Игольчатый подшипник | 6 |
| 49 | 3013490 | Упорная шайба | 6 |
| 50 | 4083431 | Проставка внутренний | 3 |
| 51 | 4083432 | Проставка наружный | 3 |
| 52 | 4083433 | Палец | 6 |
| 53 | 957581 | Кольцо фиксатор | 3 |
| 54 | 4082826 | Шайба | 29 |
| 55 | M123090 | Болт | 29 |
| 56 | 1003151 | Крышка | 1 |
| 57 | 4513805 | Сиденье | 1 |
| 58 | A590916 | Пружинная шайба | 12 |
| 59 | M211645 | Болт | 12 |
| 60 | 4083435 | Пробка | 1 |
| 61 | 960339 | Пробка магнит | 2 |
| 62 | 94-2014 | Пробка | 1 |
| 63 | 4083436 замена: 4129053 | Регулировочная шайба 0.1 | 2 |
| 63 | 4129053 | Регулировочная шайба 0.1 | 2 |
| 64 | 4083437 замена: 4129054 | Регулировочная шайба 0.3 | 3 |
| 64 | 4129054 | Регулировочная шайба 0.3 | 3 |
| 65 | 4083438 | Шайба | 10 |
| 65 | 4083438 | Шайба | 14 |
| 66 | M123302 | Болт | 7 |
| 66 | M123302 | Болт | 9 |
| 66 | M123304 | Болт | 9 |
| 67 | 425175 | Пробка | 3 |
| 67 | 428028 | Пробка | 3 |
| 68 | 429135 | Пробка | 4 |
| 69 | 428028 | Пробка | 2 |
| 72 | A810260 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
