Всасывающие трубопроводы — HITACHI UH801

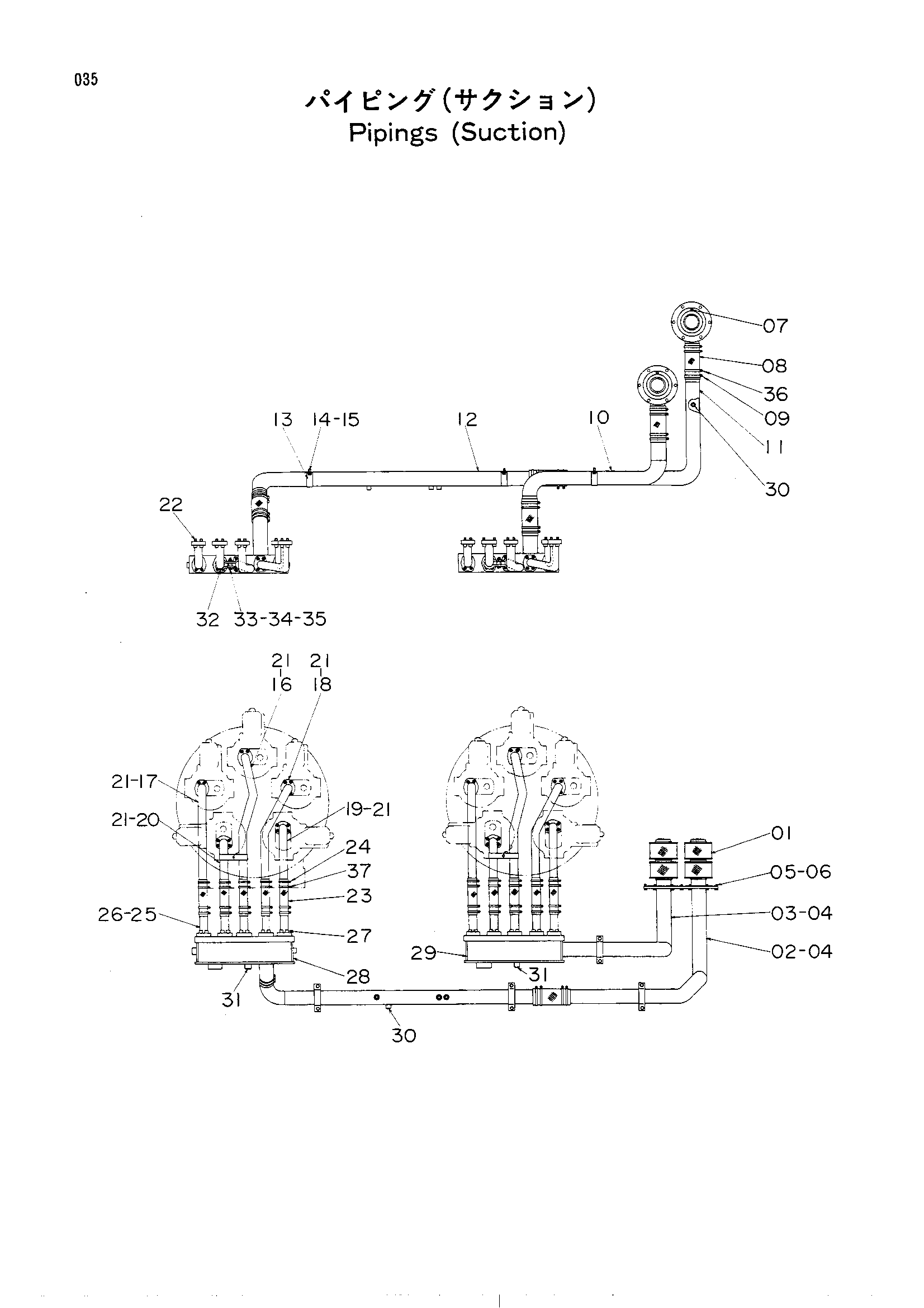

Заводская схема «Всасывающие трубопроводы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3501403	Всасывающий фильтр	4
02	7007238	Трубка	1
03	7007239	Трубка	1
04	A810165	Уплотнительное кольцо	2
05	M111025	Болт	12
06	A590910	Пружинная шайба	12
07	447483	Пробка	2
08	4033343	Шланг	5
09	4503469	Хомут шланга	10
10	8014288	Трубка	1
11	8014289	Трубка	1
12	8014290	Трубка	1
13	4000909	Хомут трубки	4
14	M111020	Болт	8
15	A590910	Пружинная шайба	8
16	8014291	Трубка	2
17	8014292	Трубка	2
18	8014293	Трубка	2
19	8015019	Трубка	2
20	8014295	Трубка	2
21	A811045	Уплотнительное кольцо	10
22	M341240	Болт с внутренним шестигранником	40
23	4033340	Шланг	10
24	4505385	Хомут шланга	20
25	9709400	Трубка	10
26	A811040	Уплотнительное кольцо	10
27	M351236	Болт с внутренним шестигранником	40
28	7007241	Коллектор	1
29	7007240	Коллектор	1
30	94-2012	Пробка	2
31	94-2013	Пробка	2
32	4032284	Хомут трубки	4
33	M111245	Болт	2
34	A590912	Пружинная шайба	2
35	M501210	Гайка	2
36	4152704	Хомут шланга	10
36	4503469	Хомут шланга	10
37	4159683	Хомут шланга	20
37	4505385	Хомут шланга	20

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
