Обратные трубопроводы (правый) — HITACHI UH801

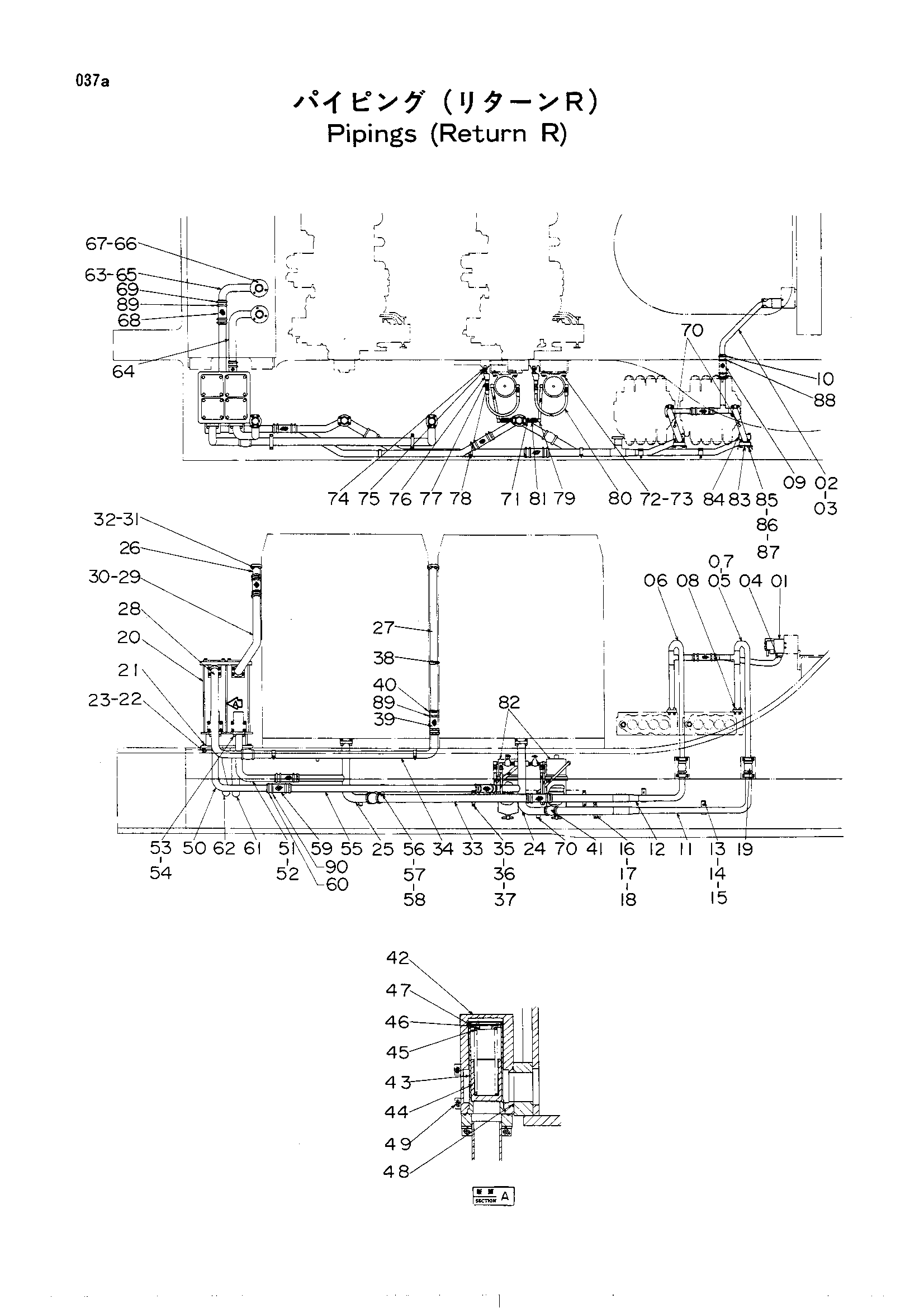

Заводская схема «Обратные трубопроводы (правый)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4088859	Предохранительный клапан	1
02	8014246	Трубка	1
03	A811040	Уплотнительное кольцо	1
04	M351240	Болт	4
05	8014244	Трубка	1
06	8014245	Трубка	1
07	A811050	Уплотнительное кольцо	2
08	M341440	Болт	8
09	4080206	Резиновый шланг	2
10	4505385	Хомут шланга	4
11	8014247	Трубка	1
11	8017297	Трубка	1
11	8017297	Трубка	1
11	8023926	Трубка	1
11	8023926	Трубка	1
12	8014248	Трубка	1
12	8017298	Трубка	1
13	4053697	Хомут трубки	2
14	M111263	Болт	2
15	A590912	Пружинная шайба	2
16	4053865	Хомут трубки	2
17	M111016	Болт	4
18	A590910	Пружинная шайба	4
19	4067834	Муфта	2
20	9027466	Масляный фильтр	1
21	M111656	Болт	4
22	A590916	Пружинная шайба	4
23	J952016	Гайка	4
23	M501613 замена: J952016	Гайка	4
24	8016123	Трубка	1
25	8014251	Трубка	1
25	8014251	Трубка	1
25	8014251	Трубка	1
25	8023929	Трубка	1
25	8023929	Трубка	1
26	9709370	Трубка	1
27	8014252	Трубка	1
28	8014254	Трубка	1
29	8014255	Трубка	1
30	A811060	Уплотнительное кольцо	6
31	M351240	Болт	24
32	A590912	Пружинная шайба	24
33	8014250	Трубка	1
33	8014250	Трубка	1
33	8014250	Трубка	1
33	8023927	Трубка	1
33	8023927	Трубка	1
34	8014253	Трубка	1
35	4053865	Хомут трубки	4
36	M111016	Болт	6
37	A590910	Пружинная шайба	8
38	M111025	Болт	2
39	4033342	Резиновый шланг	3
40	4504491	Хомут шланга	6
41	4067833	Муфта	3
42	2010436	Корпус	2
43	3502262	Корпус	2
44	451932	Клапан	2
45	4510138	Пружина	2
46	4510140	Держатель: пружина	2
47	991721	Стопорное кольцо	2
48	A811060	Уплотнительное кольцо	2
49	M351200	Болт	8
50	8014257	Трубка	1
51	8014258	Трубка	1
52	A810070	Уплотнительное кольцо	2
53	M351240	Болт	8
54	A590912	Пружинная шайба	8
55	8014256	Трубка	1
55	8014256	Трубка	1
55	8014256	Трубка	1
55	8023928	Трубка	1
55	8023928	Трубка	1
56	4053697	Хомут трубки	1
57	M111263	Болт	1
58	A590912	Пружинная шайба	1
59	4033341	Резиновый шланг	3
60	4504198	Хомут шланга	6
61	8014259	Трубка	1
62	8014260	Трубка	1
63	8014286	Трубка	1
64	8014287	Трубка	1
65	A811060	Уплотнительное кольцо	4
66	M351240	Болт	14
67	A590912	Пружинная шайба	14
68	4033342	Резиновый шланг	2
69	4504491	Хомут шланга	4
70	94-2012	Пробка	5
70	94-2012	Пробка	7
71	J70784	Адаптер	2
72	M111240	Болт	8
73	A590912	Пружинная шайба	8
74	94-1609	Переходник	2
75	94-1702	Адаптер	2
76	986953	Обратный клапан	2
77	4512695	Втулка	2
78	94-1303	Адаптер	2
79	94-1403	Угловой штуцер	6
80	4055314	Шланг	4
81	4046955	Клапан глове	2
82	4512563 замена: 9030518	Бйпасс фильтр-в сборе	2
82	9030518	Бйпасс фильтр-в сборе	2
83	4095076	Сиденье	4
84	4058368	Хомут трубки	4
85	M111201	Болт	8
86	A590912	Пружинная шайба	8
87	M501210	Гайка	8
88	4159683	Хомут шланга	4
88	4505385	Хомут шланга	4
89	4156850	Хомут шланга	10
89	4504491	Хомут шланга	10
90	4152703	Хомут шланга	6
90	4504198	Хомут шланга	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
