Гидроцилиндр ковша (рукоять 4.0M) — HITACHI UH801

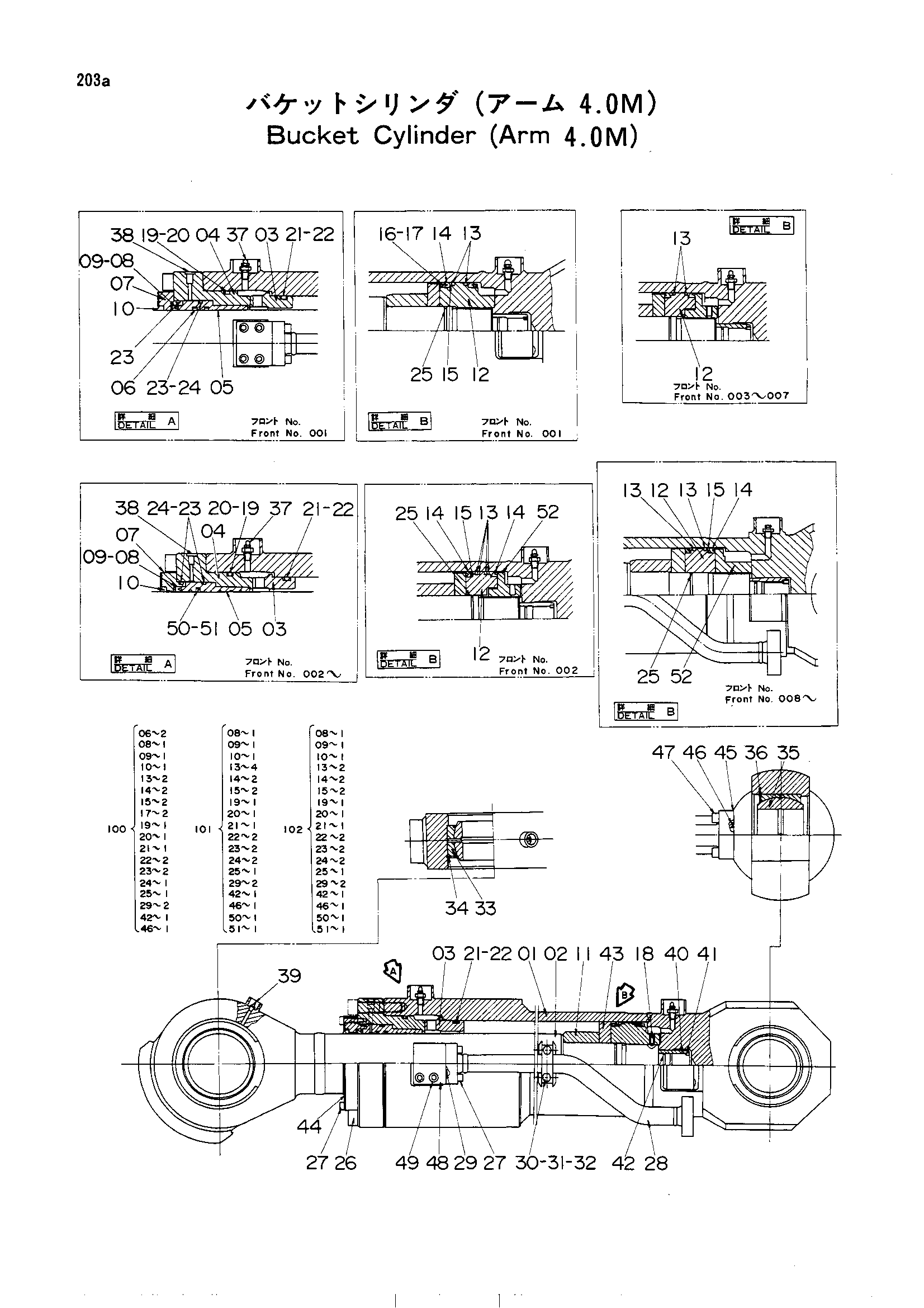

Заводская схема «Гидроцилиндр ковша (рукоять 4.0M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2009684 замена: 2014337 | Ковш гидроцилиндр. в сборе (правый) | 1 | |
| 2009685 замена: 2014338 | Ковш гидроцилиндр. в сборе (левый) | 1 | |
| 2014337 замена: 2016439 | Ковш гидроцилиндр. в сборе (правый) | 1 | |
| 2014338 замена: 2016438 | Ковш гидроцилиндр. в сборе (левый) | 1 | |
| 2016438 | Ковш гидроцилиндр. в сборе (левый) | 1 | |
| 2016439 | Ковш гидроцилиндр. в сборе (правый) | 1 | |
| 2018511 | Ковш гидроцилиндр. в сборе (правый) | 1 | |
| 2018511 | Ковш гидроцилиндр. в сборе (правый) | 1 | |
| 2018511 | Ковш гидроцилиндр. в сборе (правый) (экскаватор для рабочий | 1 | |
| 2018512 | Ковш гидроцилиндр. в сборе (левый) | 1 | |
| 2018512 | Ковш гидроцилиндр. в сборе (левый) | 1 | |
| 2018512 | Ковш гидроцилиндр. в сборе (левый) (экскаватор для рабочий | 1 | |
| 01 | 3018132 замена: 3022039 | Гидроцилиндр | 1 |
| 01 | 3022039 | Гидроцилиндр | 1 |
| 01 | 3025725 | Гидроцилиндр | 1 |
| 01 | 3028868 | Гидроцилиндр | 1 |
| 01 | 3028868 | Гидроцилиндр | 1 |
| 01 | 3028868 | Гидроцилиндр. (экскаватор для рабочий сосуд) | 1 |
| 02 | 3016115 замена: 3022040 | Шток поршня | 1 |
| 02 | 3022040 | Шток поршня | 1 |
| 02 | 3025728 | Шток поршня | 1 |
| 02 | 3028869 | Шток поршня | 1 |
| 02 | 3028869 | Шток поршня | 1 |
| 02 | 3028869 | Шток поршня | 1 |
| 03 | 4094947 | Проставка | 1 |
| 04 | 3016129 | Головка гидроцилиндр | 1 |
| 05 | 4094948 замена: 4123512 | Втулка | 1 |
| 05 | 4094948 замена: 4123517 | Втулка | 1 |
| 05 | 4094948 замена: 4123533 | Втулка | 1 |
| 05 | 4123517 | Втулка | 1 |
| 06 | 4094960 | Кольцо | 2 |
| 07 | 4094956 замена: 4205594 | Держатель | 1 |
| 07 | 4094956 замена: 4205595 | Держатель | 1 |
| 07 | 4110553 замена: 4205594 | Держатель | 1 |
| 07 | 4205594 | Держатель | 1 |
| 07 | 4205595 | Держатель | 1 |
| 07 | 4205595 | Держатель. (экскаватор для рабочий сосуд) | 1 |
| 08 | 4094949 | U-образная манжета | 1 |
| 09 | 4094962 | Опорное кольцо | 1 |
| 10 | 4094952 | Кольцо виппер | 1 |
| 11 | 4094953 | Кольцо амортизатор | 1 |
| 12 | 4094950 | Поршень | 1 |
| 12 | 4123518 | Поршень | 1 |
| 12 | 4130040 | Поршень | 1 |
| 12 | 4137601 | Поршень | 1 |
| 13 | 4045610 | Поршневое кольцо | 2 |
| 13 | 4045610 | Поршневое кольцо | 2 |
| 13 | 4045610 | Поршневое кольцо | 4 |
| 14 | 4094951 замена: 4123534 | U-образная манжета | 2 |
| 14 | 4123534 | U-образная манжета | 2 |
| 15 | 4094898 | Хеал | 2 |
| 16 | 4045612 | Держатель | 2 |
| 17 | 4039605 | Ограничитель | 2 |
| 18 | 4059385 | Установочный винт | 1 |
| 19 | 4059387 замена: 4123531 | Уплотнительное кольцо | 1 |
| 19 | 4123531 | Уплотнительное кольцо | 1 |
| 20 | 4094957 | Опорное кольцо | 1 |
| 21 | 4045616 замена: 4123538 | Уплотнительное кольцо | 1 |
| 21 | 4123538 | Уплотнительное кольцо | 1 |
| 22 | 4045615 | Опорное кольцо | 2 |
| 23 | 4094961 замена: 4123537 | Уплотнительное кольцо | 2 |
| 23 | 4123537 | Уплотнительное кольцо | 2 |
| 24 | 4094955 | Опорное кольцо | 1 |
| 24 | 4094955 | Опорное кольцо | 2 |
| 25 | 4059388 замена: 4123536 | Ринг-о | 1 |
| 25 | 4123536 | Уплотнительное кольцо | 1 |
| 25 | 4141074 | Уплотнительное кольцо | 1 |
| 26 | 4094954 | Болт с внутренним шестигранником | 12 |
| 27 | M341235 | Болт с внутренним шестигранником | 20 |
| 28 | 3018129 замена: 3022042 | Трубка (правый) | 1 |
| 28 | 3018130 замена: 3022041 | Трубка (левый) | 1 |
| 28 | 3022041 | Трубка (левый) | 1 |
| 28 | 3022042 | Трубка (правый) | 1 |
| 29 | 4034658 замена: 4123510 | Уплотнительное кольцо | 2 |
| 29 | 4123510 | Уплотнительное кольцо | 2 |
| 30 | 4094944 замена: 4123511 | Хомут трубки | 2 |
| 30 | 4123511 | Хомут трубки | 2 |
| 31 | M111250 | Болт | 4 |
| 32 | 4094945 | Стопорная шайба | 2 |
| 33 | 4094911 | Брг.спхерикал | 1 |
| 34 | 4094912 | Стопорное кольцо | 1 |
| 35 | 4045614 | Брг.спхерикал | 1 |
| 36 | 4045607 | Стопорное кольцо | 1 |
| 37 | 4059391 | Воздушный клапан | 2 |
| 38 | 94-2011 | Пробка | 1 |
| 39 | 4009445 | Штуцер | 1 |
| 40 | 4094946 | Кольцо амортизатор | 1 |
| 41 | 4094943 | Установочный винт | 1 |
| 42 | 4094958 | Уплотнительное кольцо | 1 |
| 42 | 4123519 | Уплотнительное кольцо | 1 |
| 43 | 4094959 | Держатель | 1 |
| 43 | 4137602 | Ограничитель | 1 |
| 44 | 4105421 | Фиксатор | 2 |
| 45 | 3018131 | Соединение | 1 |
| 45 | 4141075 | Соединение | 1 |
| 46 | 4104463 замена: 4123444 | Уплотнительное кольцо | 1 |
| 46 | 4123444 | Уплотнительное кольцо | 1 |
| 47 | 4104495 | Болт с внутренним шестигранником | 4 |
| 48 | 4104497 замена: 4123520 | Соединение | 1 |
| 48 | 4123520 | Соединение | 1 |
| 49 | 4104496 | Болт с внутренним шестигранником | 4 |
| 50 | 4123533 | Уплотнение | 1 |
| 51 | 4123512 | Уплотнительное кольцо | 1 |
| 52 | 3022054 | Гайка | 1 |
| 52 | 3025012 | Гайка | 1 |
| 100 | 4110037 | Комплект уплотнений | 2 |
| 101 | 4124369 | Комплект уплотнений | 2 |
| 102 | 4130232 | Комплект уплотнений | 2 |
| 102 | 4137628 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
