Каталог запчастей HITACHI
Ходовой гидромотор — HITACHI UH801

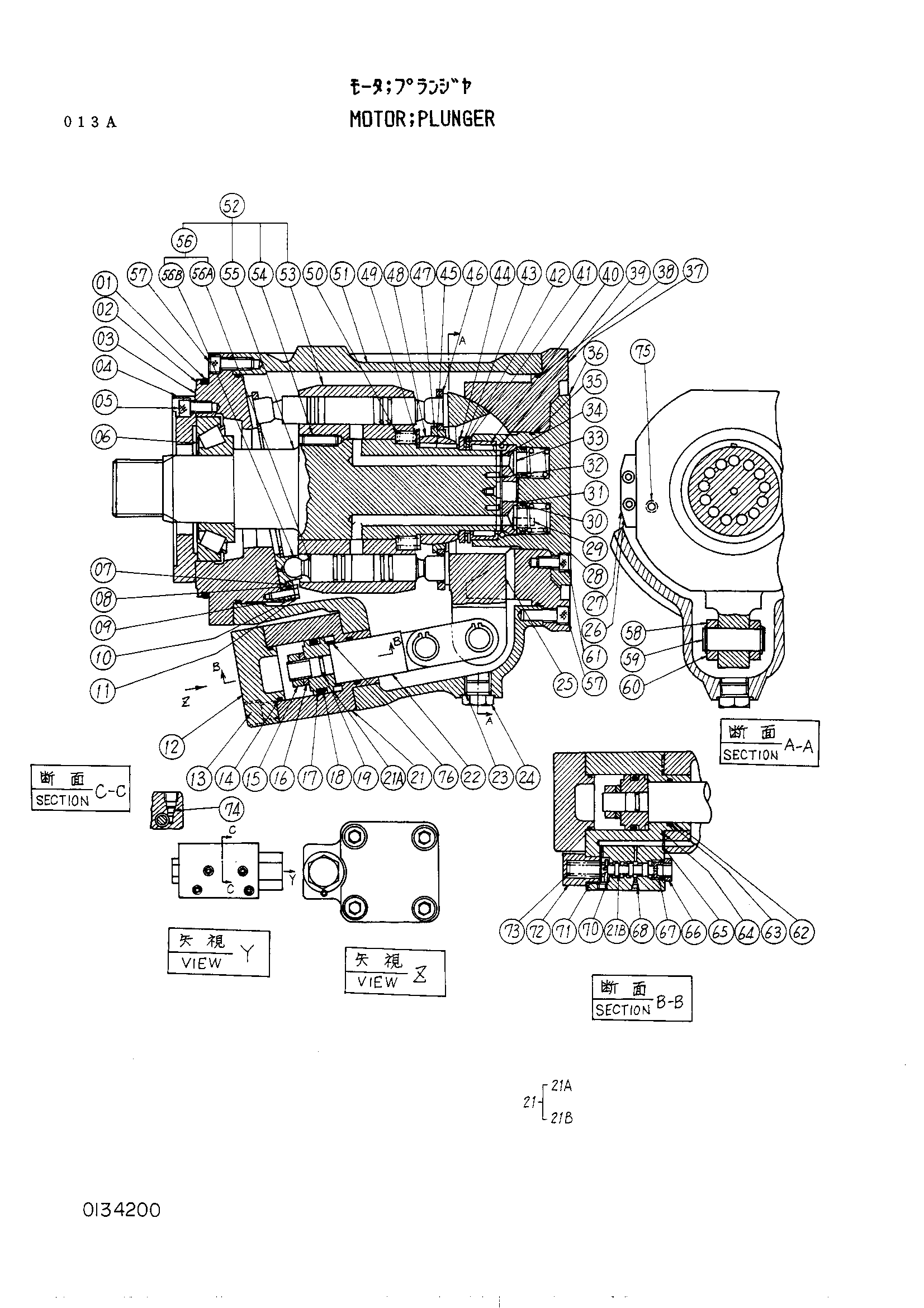

Заводская схема «Ходовой гидромотор» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4084081 | Гидромотор плунжер | 1 | |
| 01 | A810230 | Уплотнительное кольцо | 1 |
| 03 | 0101223 | Регулировочная шайба | 1 |
| 04 | 0134201 | Фиксатор | 1 |
| 05 | 0101503 | Болт с внутренним шестигранником | 6 |
| 06 | 0101226 | Подшипник. каток | 1 |
| 07 | 0101241 | Обратный пластина | 1 |
| 08 | 0101240 | Опора | 4 |
| 09 | 0101239 | Проставка | 8 |
| 10 | 0101238 | Шайба | 8 |
| 11 | 0101509 | Болт | 8 |
| 12 | 0101510 | Крышка | 1 |
| 13 | 0101511 | Болт | 4 |
| 14 | A811055 | Уплотнительное кольцо | 1 |
| 15 | 0101512 | Гайка | 1 |
| 16 | 0101513 | Пружинная шайба | 1 |
| 17 | 0134202 | Опорное кольцо | 2 |
| 18 | 4073426 | Уплотнительное кольцо | 1 |
| 19 | 985099 | Уплотнительное кольцо | 1 |
| 20 | 0101515 | Поршень | 1 |
| 21 | 4229505 | Гидроцилиндр | 1 |
| 22 | 0101516 | Шток | 1 |
| 23 | 0101234 | Уплотнительное кольцо | 1 |
| 24 | 0101235 | Колпачок | 1 |
| 26 | 0101519 | Направляющая | 2 |
| 27 | 0101520 | Болт с внутренним шестигранником | 4 |
| 28 | 0101521 | Пружина | 4 |
| 29 | 0101522 | Палец | 2 |
| 30 | 0101251 | Кольцо | 4 |
| 31 | 0101524 | Втулка | 4 |
| 32 | 0101247 | Палец | 2 |
| 33 | 0101526 | Баланке-плате | 1 |
| 34 | 0101527 | Порт-плате | 1 |
| 35 | A810125 | Уплотнительное кольцо | 1 |
| 38 | 0101242 | Уплотнительное кольцо | 2 |
| 39 | 0101529 | Кольцо | 1 |
| 40 | 0101530 | Игольчатый подшипник | 1 |
| 41 | 0101531 | Кольцо | 1 |
| 42 | 0101532 | Игольчатый подшипник | 1 |
| 43 | 0101533 | Кольцо | 1 |
| 44 | 0101534 | Уплотнение подшипник | 1 |
| 45 | 0101535 | Шпонка | 1 |
| 46 | 0101536 | Ретурн-плате | 1 |
| 47 | 0101537 | Опора | 1 |
| 48 | 0101538 | Опора | 1 |
| 49 | 0101539 | Седло пружины | 1 |
| 50 | 0101540 | Пружина | 6 |
| 51 | 0134207 | Корпус | 1 |
| 52 | 4198260 | Гидроцилиндр | 1 |
| 54 | 0101257 | Винт | 3 |
| 57 | 0101544 | Болт с внутренним шестигранником | 32 |
| 58 | 0101545 | Тяга | 2 |
| 59 | 0101546 | Палец | 2 |
| 60 | 0101547 | Кольцо блокировка | 4 |
| 61 | 0101548 | Болт с внутренним шестигранником | 6 |
| 62 | 0101549 | Опорное кольцо | 1 |
| 63 | 953757 | Уплотнительное кольцо | 1 |
| 64 | A810070 | Уплотнительное кольцо | 1 |
| 65 | 0134204 | Уплотнительное кольцо | 2 |
| 66 | 0101550 | Колпачок | 1 |
| 67 | 0101270 | Уплотнительное кольцо | 1 |
| 68 | 0101262 | Пробка | 8 |
| 70 | 0101553 | Ограничитель | 1 |
| 71 | 0101268 | Уплотнительное кольцо | 1 |
| 72 | 0101555 | Колпачок | 1 |
| 73 | 0101556 | Пружина | 1 |
| 74 | 0101557 | Пробка | 1 |
| 75 | 0101207 | Пробка | 2 |
| 76 | 0134205 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
