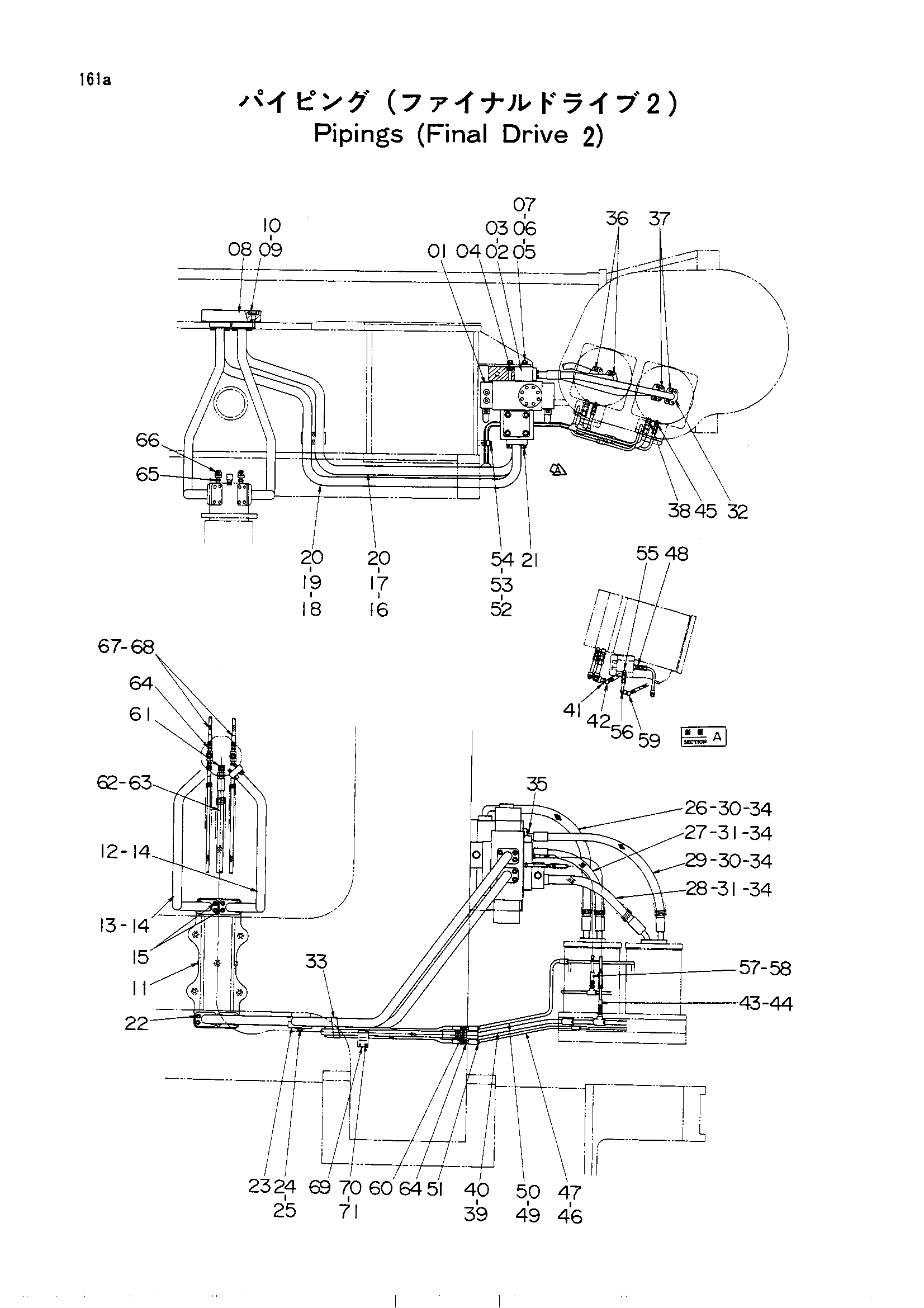

Ходовой трубопроводы (2) — HITACHI UH801

Заводская схема «Ходовой трубопроводы (2)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4084082 замена: 4106561	Тормозной клапан	2
01	4084082 замена: 94-1601	Тормозной клапан	2
01	4106561 замена: 41693695	Тормозной клапан	2
01	4106561	Тормозной клапан	2
01	4169395	Тормозной клапан	2
01	4169395	Тормозной клапан	2
02	7007814	Блок(правый)	1
03	7007813	Блок (левый)	1
04	M341680	Болт с внутренним шестигранником	16
05	M111645	Болт	8
06	A590116	Шайба	8
07	A590916	Пружинная шайба	8
08	7007056	Блок	2
09	M112080	Болт	10
09	M212080	Болт	10
10	A590920	Пружинная шайба	10
11	94-2012	Пробка	4
12	7007057	Трубка	2
13	7007058	Трубка	2
14	4510169	Уплотнительное кольцо	8
15	M351650	Болт с внутренним шестигранником	32
16	7007059	Трубка (левый)	1
17	7007060	Трубка (правый)	1
18	7007061	Трубка (левый)	1
19	7007062	Трубка (правый)	1
20	4510169	Уплотнительное кольцо	8
21	M341650	Болт с внутренним шестигранником	16
22	M351650	Болт с внутренним шестигранником	16
23	4087561	Хомут трубки	2
24	442687	Стопорная шайба	2
25	M111280	Болт	4
26	4095042	Шланг	2
27	4095039	Шланг	2
28	4095041	Шланг	2
29	4095040	Шланг	2
30	4060517	Защита шланга	4
31	4070702	Защита шланга	4
32	4085560 замена: 4104686	Фланец сприт	32
32	4104686	Фланец сприт	32
33	D911429	Клампе шланг	4
34	966993	Уплотнительное кольцо	16
35	M351240	Болт с внутренним шестигранником	32
36	M341245	Болт с внутренним шестигранником	16
37	M341236	Болт с внутренним шестигранником	16
38	94-1303	Адаптер	4
39	8013800	Трубка (правый)	1
40	8013801	Трубка (левый)	1
41	94-1602	Переходник	2
41	94-1608	Переходник	2
42	94-1501	Угловой штуцер	2
42	94-1502	Угловой штуцер	2
43	4067467	Шланг	2
43	4067469	Шланг	2
44	4070696	Протектер шланг	2
44	4071350	Протектер шланг	2
45	94-1301	Адаптер	4
46	8013802	Трубка (правый)	1
47	8013803	Трубка (левый)	1
48	94-1301	Адаптер	4
49	8013804	Трубка (правый)	1
50	8013805	Трубка (левый)	1
51	94-2012	Пробка	4
52	4087564	Хомут трубки	2
53	4087563	Стопорная пластина	2
54	M111045	Болт	4
55	94-1301	Адаптер	4
56	8013806	Трубка	2
57	4087592	Шланг	2
58	4071350	Протектер шланг	2
59	94-1501	Угловой штуцер	2
60	94-1304	Адаптер	2
61	94-1404	Угловой штуцер	2
62	4060396	Шланг	2
63	4087594	Защита шланга	2
64	94-1302	Адаптер	8
65	94-1702	Адаптер	2
66	94-0661	Тройник	2
67	4087593	Шланг	4
68	4073846	Защита шланга	4
69	3014453	Хомут шланга	2
70	M111228	Болт	4
71	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
