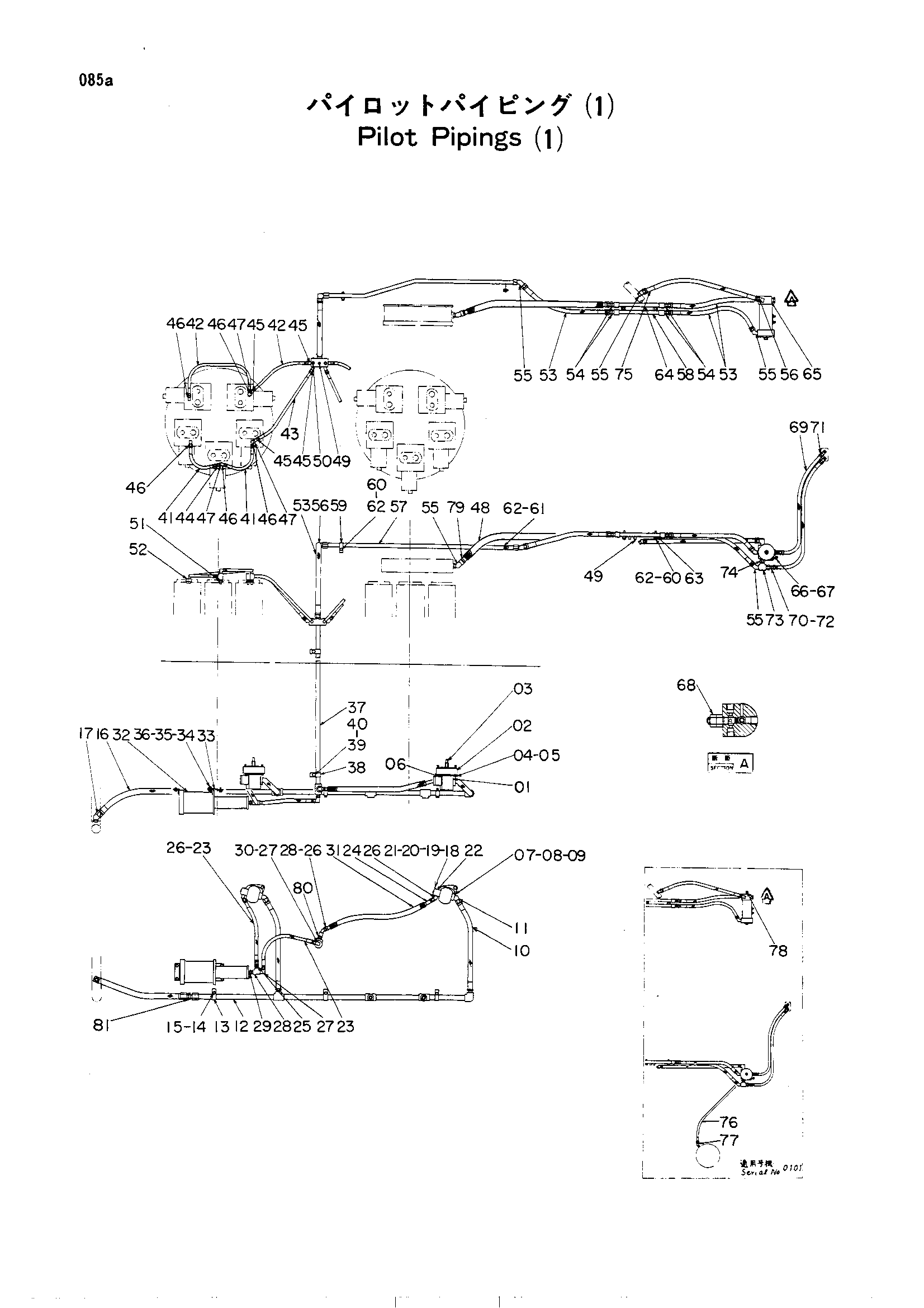

Пилотные гидролинии (1) — HITACHI UH801

Заводская схема «Пилотные гидролинии (1)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4086783	Шестерённый насос	2
02	2010077	Проставка	2
03	3014272	Втулка	2
04	19H1974	Болт	4
05	J21384	Пружинная шайба	4
06	M341022	Болт с внутренним шестигранником	4
07	4052746	Фланец	2
08	4057125	Болт	8
09	A811035	Уплотнительное кольцо	2
10	4086774	Шланг	2
11	94-1504	Угловой штуцер	2
12	8013908	Трубка	1
13	4053598	Хомут трубки	3
14	M111263	Болт	3
15	A590912	Пружинная шайба	3
16	4079872	Шланг	1
16	4088044 замена: 4133484	Шланг	1
16	4088044 замена: 94-1305	Шланг	1
16	4133484 замена: 4079872	Шланг	1
17	94-1505	Угловой штуцер	1
18	3007842	Блок	2
19	19H1733	Болт	8
20	A590910	Пружинная шайба	8
21	A811030	Уплотнительное кольцо	2
22	94-2012	Пробка	4
23	4067526	Шланг	2
24	4067527	Шланг	1
25	94-1303	Адаптер	1
26	94-1503	Угловой штуцер	3
27	94-1403	Угловой штуцер	2
28	94-0662	Тройник	2
29	94-1902	Адаптер	1
30	94-1603	Переходник	1
31	4061469	Защита шланга	1
32	9031064	Гидроаккумулятор в сборе	1
32	9402512 замена: 9031064	Гидроаккумулятор в сборе	1
33	4511833	Кронштейн	1
34	M111020	Болт	6
35	M501008	Гайка	2
36	A590910	Пружинная шайба	6
37	8013748	Трубка	1
38	4053598	Хомут трубки	2
39	M111263	Болт	2
40	A590912	Пружинная шайба	2
41	4060779	Шланг	4
42	4033997	Шланг	4
43	4067523	Шланг	2
44	94-1302	Адаптер	2
45	94-1502	Угловой штуцер	8
46	94-1402	Угловой штуцер	10
47	94-0661	Тройник	6
48	4053914	Защита шланга	1
49	94-2011	Пробка	2
50	94-2012	Пробка	4
50	94-2012	Пробка	5
51	94-1702	Адаптер	6
52	4011855	Втулка	4
53	4088043	Шланг	4
54	94-1304	Адаптер	4
55	94-1504	Угловой штуцер	5
56	94-1404	Угловой штуцер	3
57	8013909	Трубка	1
58	8013910	Трубка	1
59	4053595	Хомут трубки	1
60	M111250	Болт	3
61	M111225	Болт	1
62	A590912	Пружинная шайба	4
63	4053596	Хомут трубки	2
64	8014890	Трубка	1
65	9026988	Пилотный фильтр в сборе	1
66	M111228	Болт	2
67	A590912	Пружинная шайба	2
68	4086782	Предохранительный клапан	1
69	4061882	Шланг	2
70	94-1303	Адаптер	2
71	94-1403	Угловой штуцер	2
72	94-1603	Переходник	2
73	J70486	Тройник	1
74	4099012	Адаптер	1
75	4023186 замена: 4028964	Шланг	1
75	4028964	Шланг	1
76	4071345	Шланг	1
77	94-1502	Угловой штуцер	1
78	94-1402	Угловой штуцер	1
79	4055288	Шланг	1
80	94-1903	Адаптер	1
81	94-1305	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
