Гусеничная рама — HITACHI UH801

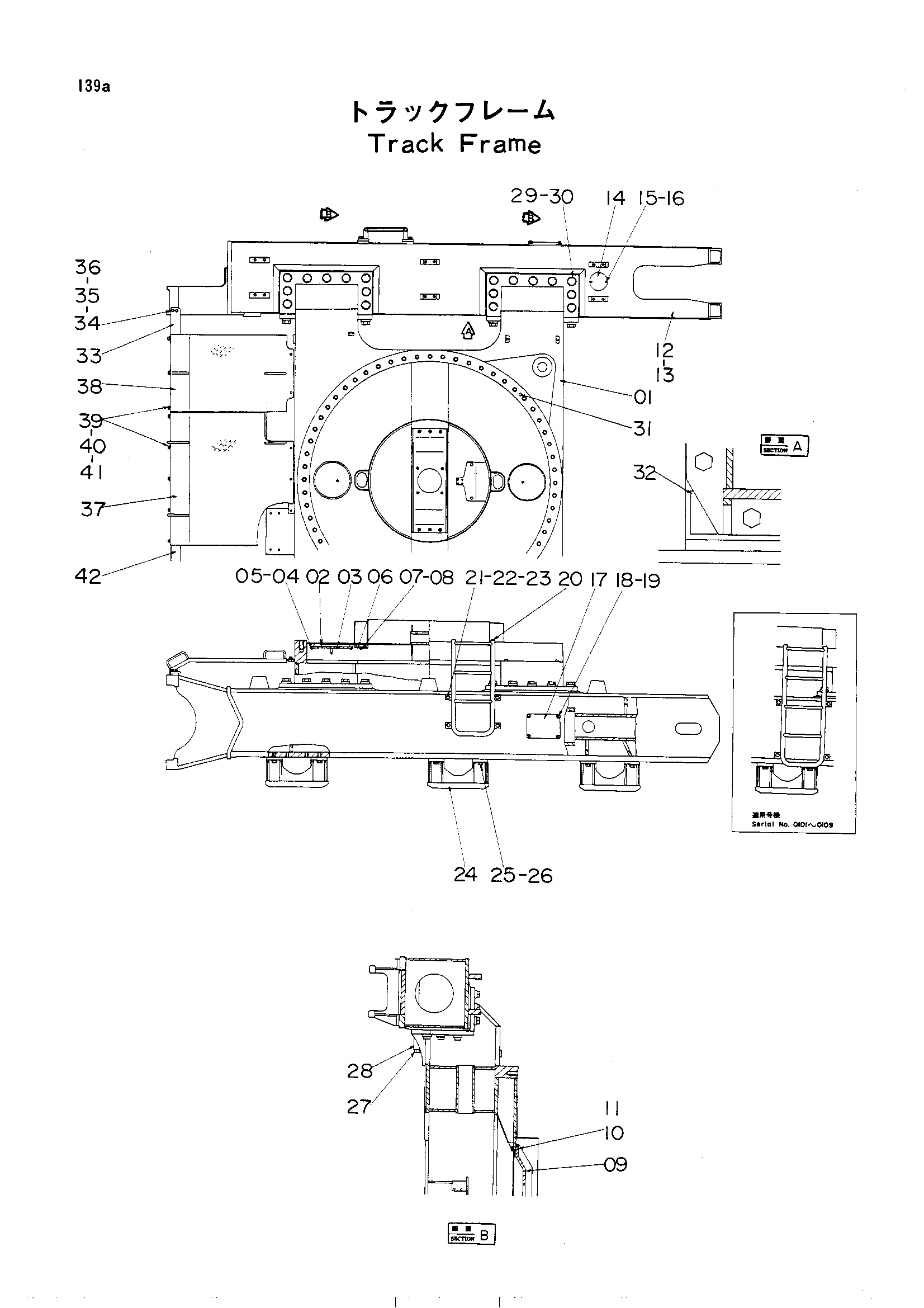

Заводская схема «Гусеничная рама» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000704	Гусеничная рама	1
02	8005544	Крышка	2
03	94-2023	Пробка	2
04	M111232	Болт	24
05	A590912	Пружинная шайба	24
06	4086631	Крышка	2
07	M111232	Болт	4
08	A590912	Пружинная шайба	4
09	8013541	Кронштейн	1
10	M112056	Болт	6
11	A590920	Пружинная шайба	6
12	5000710	Рама боковой(правый)	1
13	5000711	Рама боковой(левый)	1
14	4086632	Крышка	2
15	M111232	Болт	4
16	A590912	Пружинная шайба	4
17	4086633	Крышка	2
18	M111232	Болт	8
19	A590912	Пружинная шайба	8
20	8013540	Лестница (для башмак 800)	2
20	8021493	Лестница (для башмак 800)	2
20	8022205	Лестница (для башмак 1000)	2
20	8022222	Лестница (для башмак 1000)	2
21	M112050	Болт	8
22	A590920	Пружинная шайба	8
23	A590120	Шайба	8
24	7006936	Защитный кожух	6
25	M113071	Болт	24
26	4082826	Шайба	24
27	4086634	Болт	12
28	4086636	Проставка	12
29	4086635	Болт	56
30	4086637	Шайба	56
31	4086676	Палец	2
31	4164622	Палец	2
32	4086638	Ограничитель	4
33	2010241	Кронштейн	1
34	A590116	Шайба	4
35	A590916	Пружинная шайба	4
36	M111640	Болт	4
37	7007094	Крышка	1
38	7007095	Крышка	1
38	7007095	Крышка	2
39	449490 замена: J217084	Шайба	18
39	A590112 замена: 449490	Шайба	18
39	J217084	Шайба	18
40	A590912	Пружинная шайба	18
41	M111225	Болт	18
42	7010452	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
