Воздушный трубопроводы — HITACHI UH801

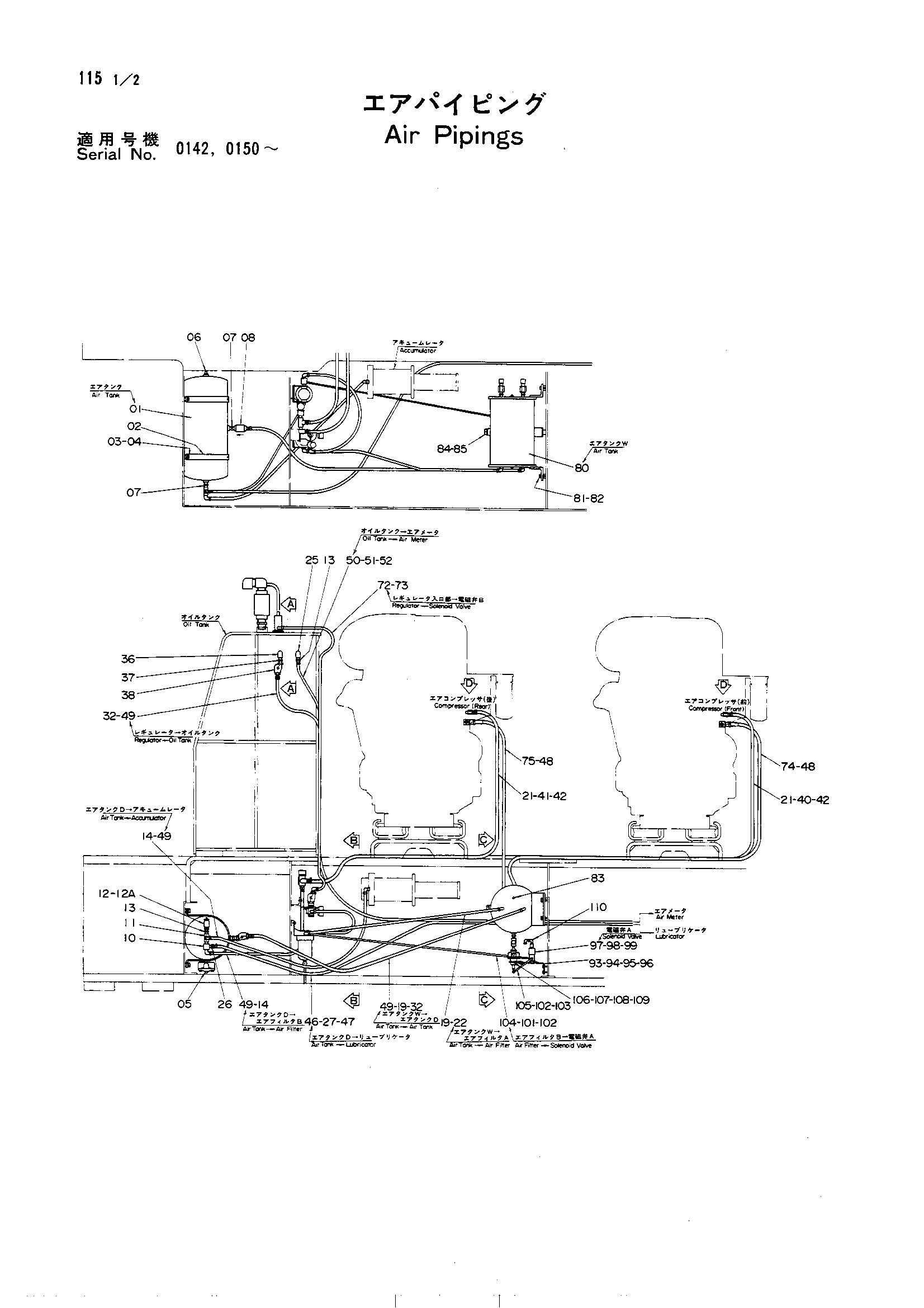

Заводская схема «Воздушный трубопроводы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4504228	Бак воздушный	1
02	4504232	Хомут	2
03	A590912	Пружинная шайба	4
04	M501210	Гайка	4
05	969205	Клапан	1
06	94-2024	Пробка	1
07	94-1902	Адаптер	2
08	986953	Обратный клапан	1
10	4119005	Тройник	2
11	J70583	Крестовина	1
12	986952	Клапан защитный	1
12A	4074204	Крышка	1
13	94-1601	Переходник	2
14	4507085	Штуцер трубка	4
15	4125684	Регулятор	1
16	4158200	Воздушный фильтр в сборе	2
17	M200613	Болт	4
18	A590906	Пружинная шайба	4
19	4507085	Штуцер трубка	5
20	94-0631	Угловой штуцер	1
21	49960	Соединение шланг	4
22	4089533	Трубка	2
23	499820	Адаптер	1
24	94-0661	Тройник	1
25	94-0631	Угловой штуцер	2
26	94-1601	Переходник	1
27	486702	Ниппель шланг	1
28	3022100 замена: 4198244	Регулятор воздушный	1
28	4198244 замена: 4198243	Регулятор воздушный	1
28A	4137103	Указатель	1
28A	4198243	Указатель	1
28B	4188369	Колпачок	1
28C	4138939	Уплотнительное кольцо	1
28D	4198876	Уплотнительное кольцо	1
28E	4198875	Пружина	1
28F	4198874	Клапан	1
29	M200620	Болт	2
30	A590906	Пружинная шайба	2
31	M500605	Гайка	2
32	4508492	Штуцер трубка	3
33	94-1702	Адаптер	1
34	4119005	Тройник	1
35	94-1706	Адаптер	1
36	94-0631	Угловой штуцер	1
37	94-1702	Адаптер	1
38	986953	Обратный клапан	2
39	94-0635	Угловой штуцер	2
40	4089625	Резиновый шланг	1
41	4081374	Резиновый шланг	1
42	4514700	Хомут шланга	4
43	4174336	Адаптер	2
44	4089531	Адаптер	2
45	4095354	Электромагнитный клапан	1
46	4089626	Резиновый шланг	1
47	4514700	Хомут шланга	2
48	94-1403	Угловой штуцер	4
49	4087447	Трубка	4
50	486702	Ниппель шланг	2
51	4089627	Резиновый шланг	1
52	4514700	Хомут шланга	3
53	94-0675	Разъём	1
55	4055311	Зажим лента	10
56	4055312	Зажим лента	10
57	984219	Уплотнение шайба	1
58	984225	Манжета	1
59	487027	Втулка	1
60	971303	Гайка	1
61	4514700	Хомут шланга	2
62	4081377	Шланг	1
63	49960	Соединение шланг	1
64	M200814	Болт	2
65	A590908	Пружинная шайба	2
67	4095355	Клапан	1
67A	4181617	Уплотнение комплект	1
67B	4184310	Фильтр	1
67C	4184311	Уплотнительное кольцо	1
67D	4184312	Уплотнительное кольцо	2
67E	4184315	Манжета	1
67F	4184313	Поршень: резиновый	2
68	M430508	Винт	4
69	A590905	Пружинная шайба	4
70	94-0685	Переходник S	3
71	94-1701	Адаптер	3
72	4089532	Трубка	1
73	4507085	Штуцер трубка	4
74	4177500	Воздушный шланг	1
75	4177499	Воздушный шланг	1
77	A590106	Плоская шайба	6
78	94-0686	Переходник	2
79	94-1702	Адаптер	2
80	8016127	Бак воздушный	1
81	M111025	Болт	4
82	A590910	Пружинная шайба	4
83	94-2022	Пробка	2
84	M112030	Болт	1
85	984219	Уплотнение шайба	1
86	4174330	Клапан	1
87	94-1701	Адаптер	1
88	94-0660	Тройник	1
89	94-1600	Переходник	1
90	4088347	Клапан	1
91	4159073	Виниловый шланг	3
92	4055650	Адаптер	1
93	4174335	Кронштейн	1
94	J900820	Болт	2
95	A590108	Плоская шайба	2
96	A590908	Пружинная шайба	2
97	4174329	Электромагнитный клапан	1
98	M430508	Винт	4
99	A590905	Пружинная шайба	4
100	94-1601	Переходник	1
101	992312	Штуцер трубка	1
102	4502673	Штуцер трубка	2
103	4502672	Штуцер трубка	1
104	4122106	Трубка	1
105	4170023	Трубка	1
106	4177669	Кронштейн	1
107	J900614	Болт	2
108	A590106	Плоская шайба	2
109	A590906	Пружинная шайба	2
110	94-0645	Угловой штуцер	2
111	4176968	Виниловый шланг	1
112	4176969	Виниловый шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
