Кондиционер — HITACHI UH801

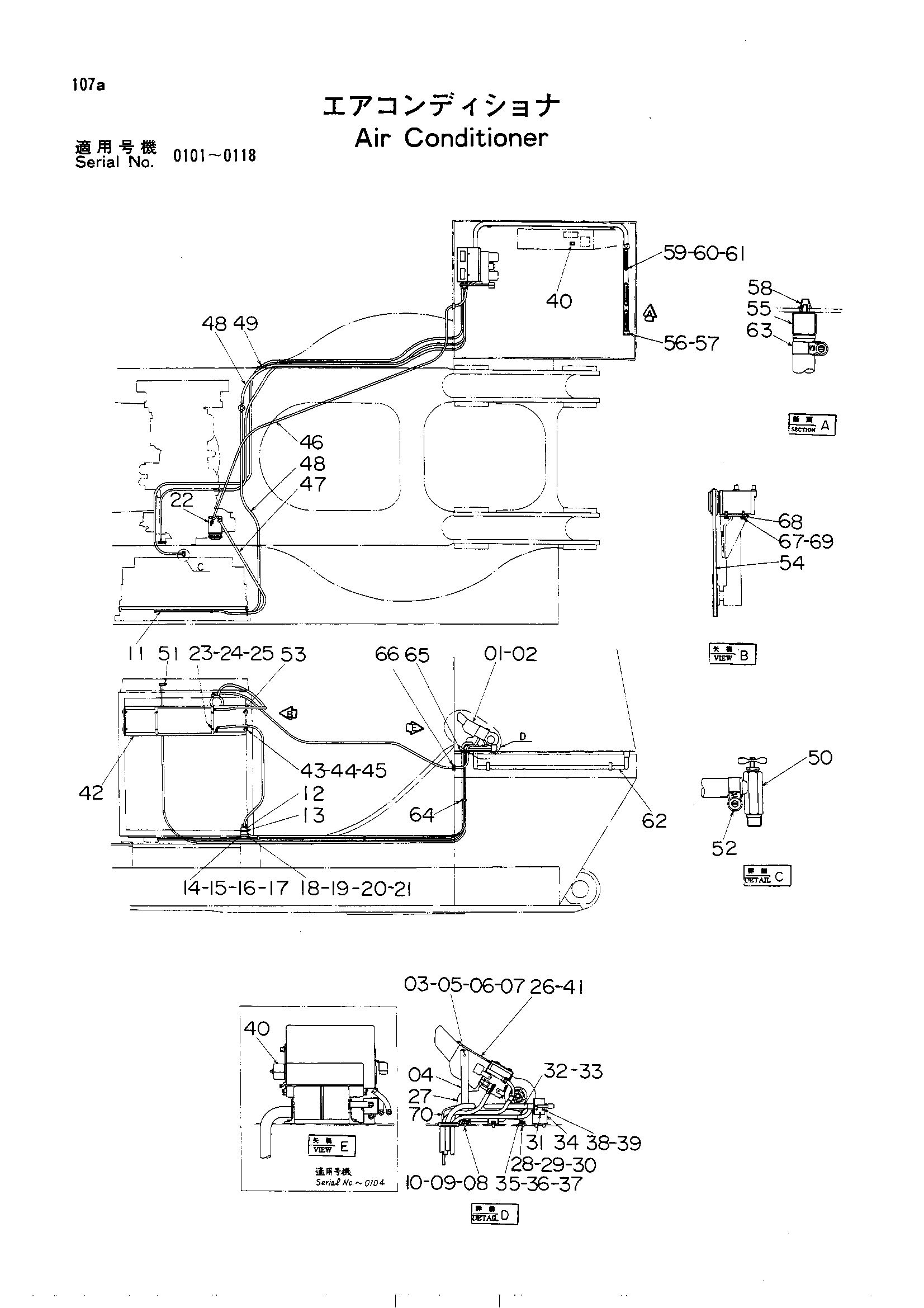

Заводская схема «Кондиционер» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9023911	Радиатор в сборе	1
02	4080640	Радиатор блок	1
03	4080643	Кронштейн R	1
04	4080642	Кронштейн L	1
05	M200613	Болт	2
06	A590906	Пружинная шайба	2
07	A590106	Шайба	2
08	M111025	Болт	2
09	A590910	Пружинная шайба	2
10	A590110	Шайба	2
11	4045674	Конденсатор	1
12	4080644	Ликуид бак	1
13	4045673	Кронштейн	2
14	M200620	Болт	2
15	A590906	Пружинная шайба	2
16	A590106	Шайба	2
17	M500605	Гайка	2
18	M210818	Болт	2
19	A590908	Пружинная шайба	2
20	A590108	Шайба	2
21	M500807	Гайка	2
22	4080641	Компрессор	1
23	M200640	Болт	4
24	A590906	Пружинная шайба	4
25	A590106	Шайба	4
26	4080645	Жгут проводов	1
27	4078815	Отопитель в сборе	1
28	M111020	Болт	5
29	A590910	Пружинная шайба	5
30	A590110	Шайба	5
31	4080633	Кран	1
31	4115856	Кран	1
32	4080634	Шланг	1
32	4115857	Шланг	1
33	4507228	Хомут	2
34	4080635	Кронштейн кокк	1
34	4115858	Кронштейн кокк	1
35	4080636	Кронштейн гидромотор	1
36	M500807	Гайка	1
37	A590108	Шайба	1
38	M430510	Винт	3
39	A590905	Пружинная шайба	3
40	4080638	Выключатель	1
41	4080637	Жгут проводов	1
42	7007105	Опора	1
43	M111020	Болт	4
44	A590910	Пружинная шайба	4
45	M501008	Гайка	4
46	4087905	Шланг флексибле	1
47	4087904	Шланг флексибле	1
48	4087903	Шланг флексибле	1
49	4087906	Резиновый шланг	2
50	4507979	Клапан	2
51	4087902	Адаптер	1
52	4507228	Зажим шланг	6
53	94-2809	Резиновая втулка	2
54	4087908	Ремень V	1
54	4111587	Ремень V	1
55	7007104	Форсунка	1
56	M111016	Болт	4
57	A590910	Пружинная шайба	4
58	4087901	Крышка	3
59	M430510	Винт	6
60	A590905	Пружинная шайба	6
61	A590105	Шайба	6
62	4087907	Шланг флексибле	1
63	4011675	Хомут шланга	2
64	4055311	Ленточный зажим	10
65	4087462	Резиновая втулка	1
65	4087462	Резиновая втулка	2
66	998720	Резиновая втулка	1
67	M111028	Болт	4
68	A590110	Шайба	4
69	A590910	Пружинная шайба	4
70	4104324	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
