Рама <для дредгер> — HITACHI UH801

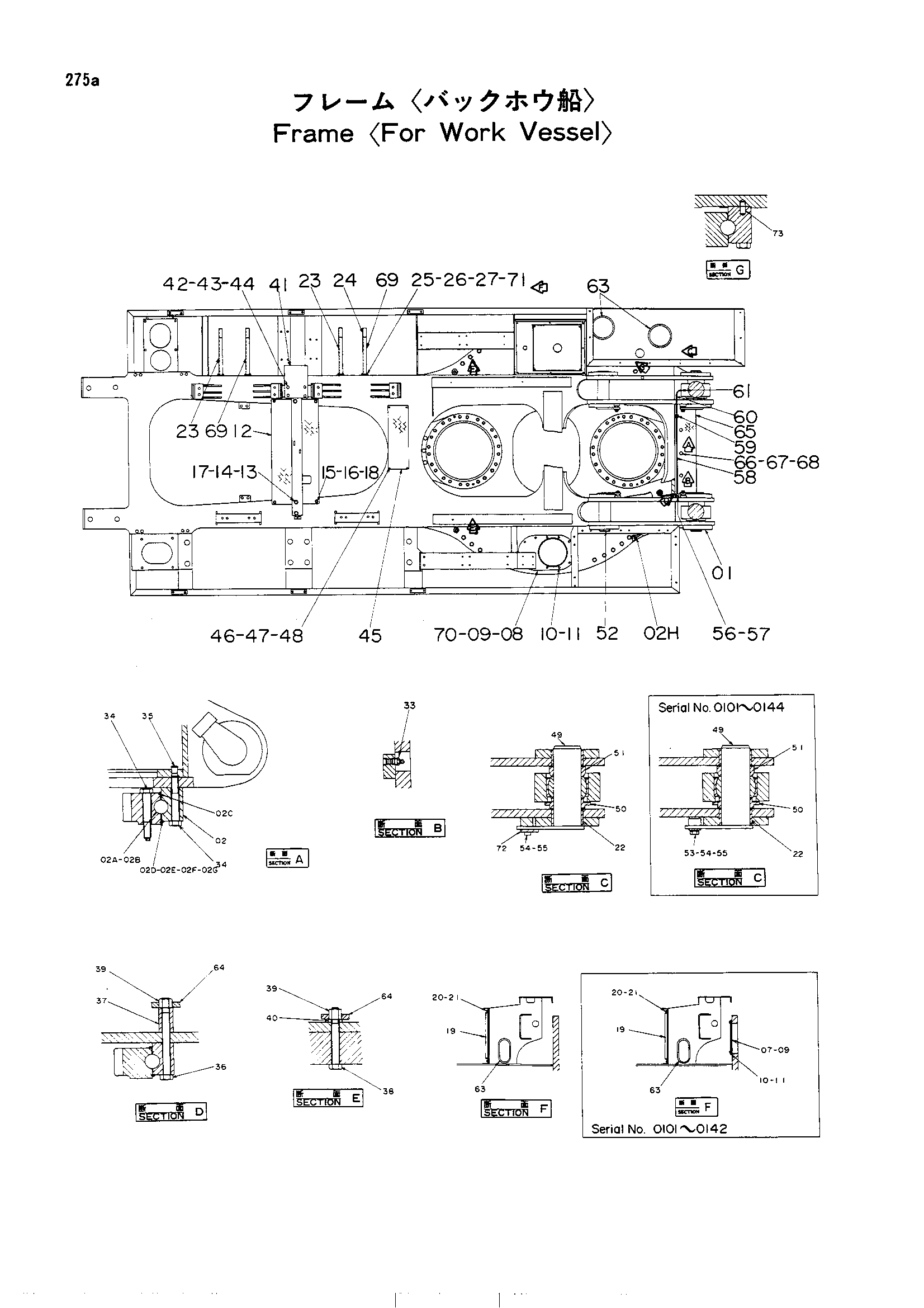

Заводская схема «Рама <для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000741	Рама основной	1
02	4083379 замена: 4157240	Подшипник. поворот	1
02	4157240	Подшипник. поворот	1
02C	4093884	Уплотнение верхний	1
02D	4093885	Уплотнение нижний	1
02D	4136928 замена: 4179309	Уплотнение нижний	1
02D	4136928 замена: 4189051	Уплотнение нижний	1
02D	4136928 замена: 4189052	Уплотнение нижний	1
02D	4189052	Уплотнение нижний	1
02E	4189051	Провод	4
02F	4179309	Концевой шток	4
02G	4093883	Фиксатор	36
02H	J75482	Штуцер	4
07	3014929	Крышка	1
08	8014285	Крышка	1
08	8022396	Крышка	1
09	3014926	Прокладка	1
09	3014926	Прокладка	2
10	M111018	Болт	12
10	M111018	Болт	24
11	A590910	Пружинная шайба	12
11	A590910	Пружинная шайба	24
12	7006951	Ступень	1
13	M112040	Болт	4
14	A590920	Пружинная шайба	4
15	M111228	Болт	4
16	A590912	Пружинная шайба	4
17	A590120	Шайба	4
18	449490	Шайба	4
19	7007228	Пластина	1
20	M111228	Болт	8
21	A590912	Пружинная шайба	8
22	4089606	Втулка	8
22	4193393	Втулка	8
23	9710362	Опора	2
23	9710362	Опора	4
24	4092999	Резиновый пластина	4
25	M111232	Болт	16
26	A590912	Пружинная шайба	16
27	A590112	Шайба	16
33	94-2022	Пробка	1
34	4086634	Болт	98
34	4086634	Болт	110
35	4089658	Пробка корк	10
36	4097602	Болт	14
37	4086636	Проставка	14
38	4104609	Болт	2
39	4097601	Гайка	16
40	4086637	Шайба	2
41	4095158	Ступень	1
42	M111025	Болт	4
43	A590910	Пружинная шайба	4
44	A590110	Шайба	4
45	3016654	Ступень	1
46	M111228	Болт	4
47	A590912	Пружинная шайба	4
48	449490	Шайба	4
49	8012874	Палец	2
49	8031645 замена: 8012874	Палец	2
50	4084007	Проставка	2
51	4084012	Проставка	2
52	8012874 замена: 8018186	Палец	2
52	8018186	Палец	2
52	8031646 замена: 8018186	Палец	2
53	4040826	Шайба	4
54	A590920	Пружинная шайба	4
54	A590920	Пружинная шайба	8
55	M112050	Болт	4
55	M112065	Болт	8
56	J75482	Штуцер	1
57	4122125	Адаптер	2
58	4155269	Трубка	1
58	4171116	Трубка	1
59	4147585	Адаптер	1
60	4147581	Шланг	1
61	4147586	Угловой штуцер	1
63	4020968	Резиновая прокладка	6
64	3020194	Стопорная пластина	16
65	8021551	Ступень	1
66	M111225	Болт	4
66	M111225	Болт	5
67	A590912	Пружинная шайба	4
67	A590912	Пружинная шайба	5
68	A590112	Шайба	4
68	A590112	Шайба	5
69	7010854	Опора	2
70	4083435	Пробка	1
71	4164612	Регулировочная шайба 1.0	10
72	4121893	Крышка	4
73	4164622	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
