Гидроцилиндр рукояти (стрела 8.5M) — HITACHI UH801

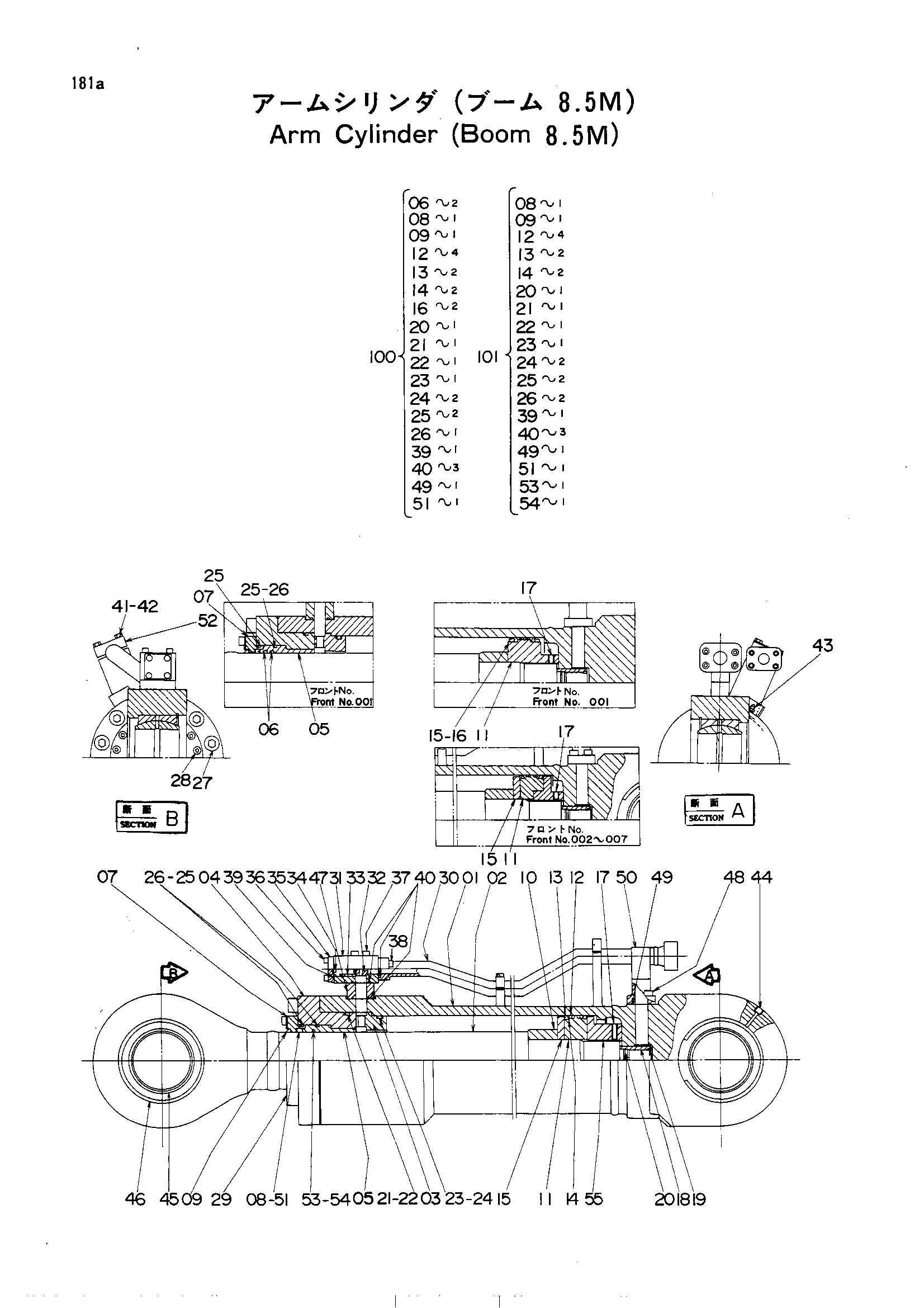

Заводская схема «Гидроцилиндр рукояти (стрела 8.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2011836 замена: 2014340 | Рукоять гидроцилиндр. в сборе | 2 | |
| 2014340 замена: 2019035 | Рукоять гидроцилиндр. в сборе | 2 | |
| 2019035 | Рукоять гидроцилиндр. в сборе | 2 | |
| 01 | 3018128 замена: 3022035 | Гидроцилиндр | 1 |
| 01 | 3022035 | Гидроцилиндр | 1 |
| 01 | 3028871 | Гидроцилиндр | 1 |
| 02 | 3018127 замена: 3022034 | Шток поршня | 1 |
| 02 | 3022034 | Шток поршня | 1 |
| 02 | 3028870 | Шток поршня | 1 |
| 03 | 4104494 | Проставка | 1 |
| 04 | 4104493 | Головка гидроцилиндра | 1 |
| 05 | 4104492 замена: 4123499 | Втулка | 1 |
| 05 | 4104492 замена: 4123501 | Втулка | 1 |
| 05 | 4104492 замена: 4123513 | Втулка | 1 |
| 05 | 4123499 | Втулка | 1 |
| 06 | 4104491 | Кольцо | 2 |
| 07 | 4104490 замена: 4104473 | Держатель | 1 |
| 07 | 4104490 замена: 4205596 | Держатель | 1 |
| 07 | 4110551 замена: 4205596 | Держатель | 1 |
| 07 | 4205596 | Держатель | 1 |
| 08 | 4104489 | Опорное кольцо | 1 |
| 09 | 4104488 | Грязесъёмное кольцо | 1 |
| 10 | 4104487 | Кольцо кусхинг | 1 |
| 11 | 4104486 | Поршень | 1 |
| 11 | 4123503 | Поршень | 1 |
| 11 | 4155822 | Поршень | 1 |
| 12 | 4104485 | Поршневое кольцо | 4 |
| 13 | 4104484 замена: 4123502 | U-образная манжета | 2 |
| 13 | 4123502 | U-образная манжета | 2 |
| 14 | 4104483 | Хеел | 2 |
| 15 | 4104482 | Держатель | 2 |
| 15 | 4123504 | Держатель | 1 |
| 16 | 4104481 | Ограничитель | 2 |
| 17 | 4104480 | Установочный винт | 1 |
| 17 | 4123505 | Установочный винт | 1 |
| 18 | 4104479 | Кольцо амортизатор | 1 |
| 19 | 4094943 | Установочный винт | 1 |
| 20 | 4104478 замена: 4123514 | Уплотнительное кольцо | 1 |
| 20 | 4123514 | Уплотнительное кольцо | 1 |
| 21 | 4104477 замена: 4123507 | Уплотнительное кольцо | 1 |
| 21 | 4123507 | Уплотнительное кольцо | 1 |
| 22 | 4104476 | Опорное кольцо | 1 |
| 23 | 4104475 замена: 4123508 | Уплотнительное кольцо | 1 |
| 23 | 4123508 | Уплотнительное кольцо | 1 |
| 24 | 4104474 | Опорное кольцо | 2 |
| 25 | 4070030 замена: 4123509 | Уплотнительное кольцо | 2 |
| 25 | 4123509 | Уплотнительное кольцо | 2 |
| 26 | 4104473 | Опорное кольцо | 1 |
| 26 | 4104473 | Опорное кольцо | 2 |
| 27 | 4104472 | Болт с внутренним шестигранником | 12 |
| 28 | 4104471 | Болт с внутренним шестигранником | 16 |
| 29 | 4104470 | Фиксатор | 2 |
| 30 | 3018124 замена: 3022033 | Трубка | 1 |
| 30 | 3022033 | Трубка | 1 |
| 30 | 3029002 | Трубка | 1 |
| 31 | 4104469 | Корпус клапан | 1 |
| 32 | 4104468 | Клапан | 1 |
| 33 | 4105384 | Пружина | 1 |
| 34 | 4063807 | Направляющая пружины | 2 |
| 35 | 4063808 | Пробка | 1 |
| 36 | M341236 | Болт с внутренним шестигранником | 4 |
| 37 | 4104467 | Болт с внутренним шестигранником | 4 |
| 38 | M341235 | Болт с внутренним шестигранником | 4 |
| 39 | 4061776 замена: 4123506 | Уплотнительное кольцо | 1 |
| 39 | 4123506 | Уплотнительное кольцо | 1 |
| 40 | 4104466 замена: 4123510 | Уплотнительное кольцо | 3 |
| 40 | 4123510 | Уплотнительное кольцо | 3 |
| 41 | M111250 | Болт | 4 |
| 42 | 4094945 | Стопорная шайба | 2 |
| 43 | 4059391 | Блеедер воздушный | 2 |
| 44 | 94-2011 | Пробка | 3 |
| 45 | 4094940 | Подшипник. сохерикал | 2 |
| 46 | 4094941 | Стопорное кольцо | 2 |
| 47 | 4104465 замена: 4123497 | Соединение | 1 |
| 47 | 4123497 | Соединение | 1 |
| 48 | 4104495 | Болт с внутренним шестигранником | 4 |
| 49 | 4104463 замена: 4123444 | Уплотнительное кольцо | 1 |
| 49 | 4123444 | Уплотнительное кольцо | 1 |
| 50 | 4104464 замена: 4123498 | Соединение | 1 |
| 50 | 4123498 | Соединение | 1 |
| 51 | 4105385 | U-образная манжета | 1 |
| 52 | 4094944 замена: 4123511 | Хомут трубки | 2 |
| 52 | 4123511 | Держатель | 2 |
| 53 | 4123501 | Уплотнение | 1 |
| 54 | 4123513 | Уплотнительное кольцо | 1 |
| 55 | 4123500 | Гайка | 1 |
| 55 | 4155823 | Гайка | 1 |
| 100 | 4103451 | Комплект уплотнений | 2 |
| 101 | 4124368 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
