Разгрузка гидроцилиндр (ковш 8.4)<погрузчик>(7 поинтс) — HITACHI UH801

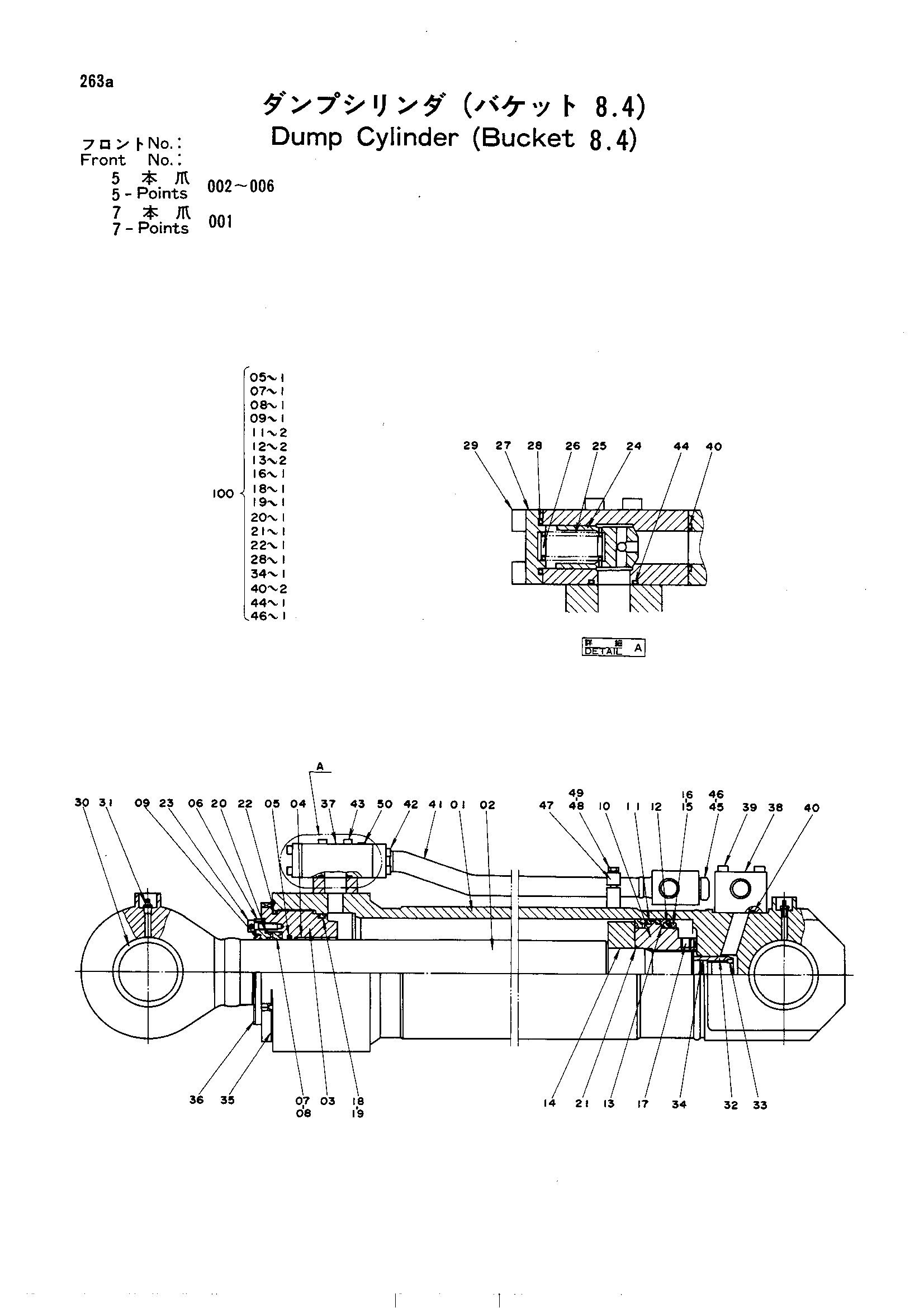

Заводская схема «Разгрузка гидроцилиндр (ковш 8.4)<погрузчик>(7 поинтс)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2009687 замена: 2014339 | Разгрузка гидроцилиндр. в сборе | 2 | |
| 01 | 3018123 | Гидроцилиндр | 1 |
| 02 | 4094937 замена: 412573 | Шток поршня | 1 |
| 03 | 4094904 | Головка гидроцилиндра | 1 |
| 04 | 4094887 | Втулка | 1 |
| 05 | 4110202 | Кольцо | 1 |
| 06 | 4094903 | Держатель | 1 |
| 07 | 4094890 | U-образная манжета | 1 |
| 08 | 4094891 | Опорное кольцо | 1 |
| 09 | 4094892 | Грязесъёмное кольцо | 1 |
| 10 | 3016113 | Поршень | 1 |
| 11 | 997344 | Поршневое кольцо | 2 |
| 12 | 966212 замена: 4131264 | U-образная манжета | 2 |
| 13 | 966256 | Хеал | 2 |
| 14 | 4094894 | Держатель | 1 |
| 15 | 997347 | Держатель | 1 |
| 16 | 4510807 | Ограничитель | 1 |
| 17 | 4094899 | Установочный винт | 1 |
| 18 | 4039657 | Уплотнительное кольцо | 1 |
| 19 | 4039658 | Опорное кольцо | 1 |
| 20 | 4094900 | Уплотнительное кольцо | 1 |
| 21 | 4094897 замена: 4123584 | Уплотнительное кольцо | 1 |
| 22 | 4061790 | Уплотнительное кольцо | 1 |
| 23 | M341032 | Болт с внутренним шестигранником | 12 |
| 24 | 4094902 | Клапан | 1 |
| 25 | 4094905 | Пружина | 1 |
| 26 | 4094901 | Направляющая пружины | 2 |
| 27 | 4094907 | Крышка | 1 |
| 28 | 4094908 замена: 4123567 | Уплотнительное кольцо | 1 |
| 29 | M340825 | Болт с внутренним шестигранником | 4 |
| 30 | 4094906 | Втулка | 2 |
| 31 | 4009445 | Штуцер | 2 |
| 32 | 4094910 | Кольцо амортизатор | 1 |
| 33 | 4094943 | Установочный винт | 1 |
| 34 | 4094909 замена: 4123566 | Уплотнительное кольцо | 1 |
| 35 | 4035664 | Стопорная шайба | 1 |
| 36 | 4105425 | Фиксатор | 2 |
| 37 | 3018318 | Корпус клапан | 1 |
| 38 | 4104499 | Соединение | 1 |
| 39 | 4105422 | Болт с внутренним шестигранником | 4 |
| 40 | 4104498 | Уплотнительное кольцо | 2 |
| 41 | 3018126 | Трубка | 1 |
| 42 | M341040 | Болт с внутренним шестигранником | 4 |
| 43 | 4104453 | Болт с внутренним шестигранником | 4 |
| 44 | 4070049 | Уплотнительное кольцо | 1 |
| 45 | 4104452 замена: 4123575 | Пробка | 1 |
| 46 | 4105424 | Уплотнительное кольцо | 1 |
| 47 | 4104450 замена: 4123578 | Держатель | 1 |
| 48 | 4104448 | Болт | 2 |
| 49 | 4104449 | Стопорная шайба | 1 |
| 50 | 4105388 | Пробка | 1 |
| 100 | 4110038 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
