Механизм натяжения гидроцилиндр — HITACHI UH801

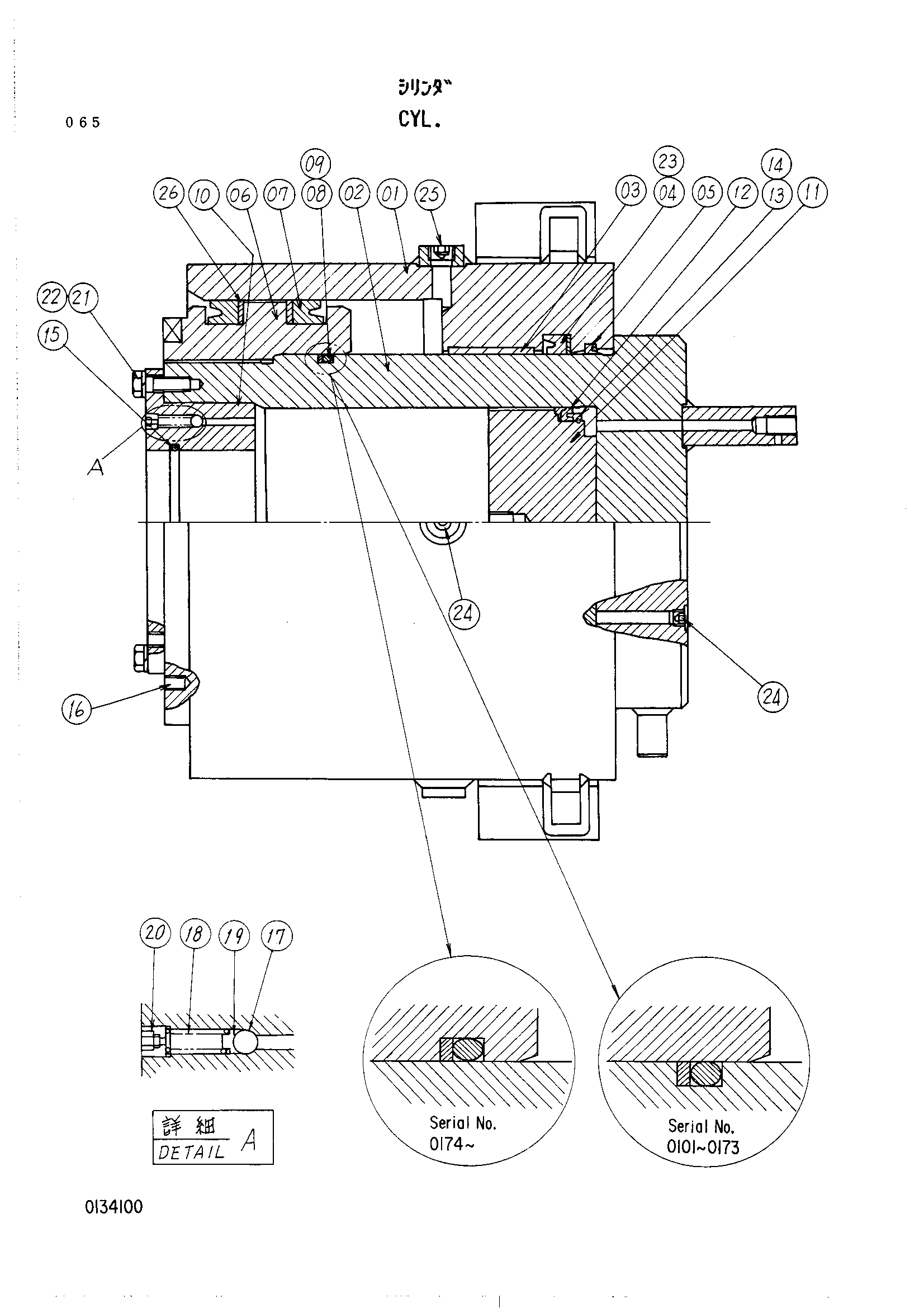

Заводская схема «Механизм натяжения гидроцилиндр» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4083731 | Гидроцилиндр | 1 | |
| 01 | 3016301 | Гидроцилиндр | 1 |
| 02 | 3016302 | Шток поршня | 1 |
| 02 | 3016302 замена: 4195189 | Шток поршня | 1 |
| 02 | 3016302 замена: 4195190 | Шток поршня | 1 |
| 02 | 3016302 замена: 4195191 | Шток поршня | 1 |
| 02 | 3016302 замена: 4195188 | Шток поршня | 1 |
| 02 | 4195188 | Шток поршня | 1 |
| 03 | 4095947 | Износостойкое кольцо | 1 |
| 04 | 4095948 | U-образная манжета | 1 |
| 05 | 4095949 | Манжета стеклоочиститель | 2 |
| 06 | 4095950 | Поршень | 1 |
| 06 | 4195189 | Поршень | 1 |
| 07 | 4095951 | U-образная манжета | 2 |
| 08 | 4095952 | Уплотнительное кольцо | 1 |
| 08 | 4195190 | Уплотнительное кольцо | 1 |
| 09 | 4095953 | Опорное кольцо | 1 |
| 09 | 4195191 | Опорное кольцо | 1 |
| 10 | 3016303 | Головка гидроцилиндра | 1 |
| 11 | 4095954 | Поршень | 1 |
| 12 | 4095955 | U-образная манжета | 1 |
| 13 | 4039604 | Держатель у-ринг | 1 |
| 14 | 4039605 | Ограничитель | 1 |
| 15 | 4038304 | Уплотнительное кольцо | 1 |
| 16 | M451216 | Установочный винт | 1 |
| 17 | 4095956 | Стальной шарик | 1 |
| 18 | 4095957 | Пружина | 1 |
| 19 | 4095958 | Направляющая пружины | 1 |
| 20 | 4095959 | Пробка | 1 |
| 21 | M121236 | Болт | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 23 | 4095960 | Опорное кольцо | 1 |
| 24 | 94-2011 | Пробка | 2 |
| 25 | 94-2014 | Пробка | 2 |
| 26 | 4095961 | Опорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
