Пилотный клапан (ходовой) — HITACHI UH801

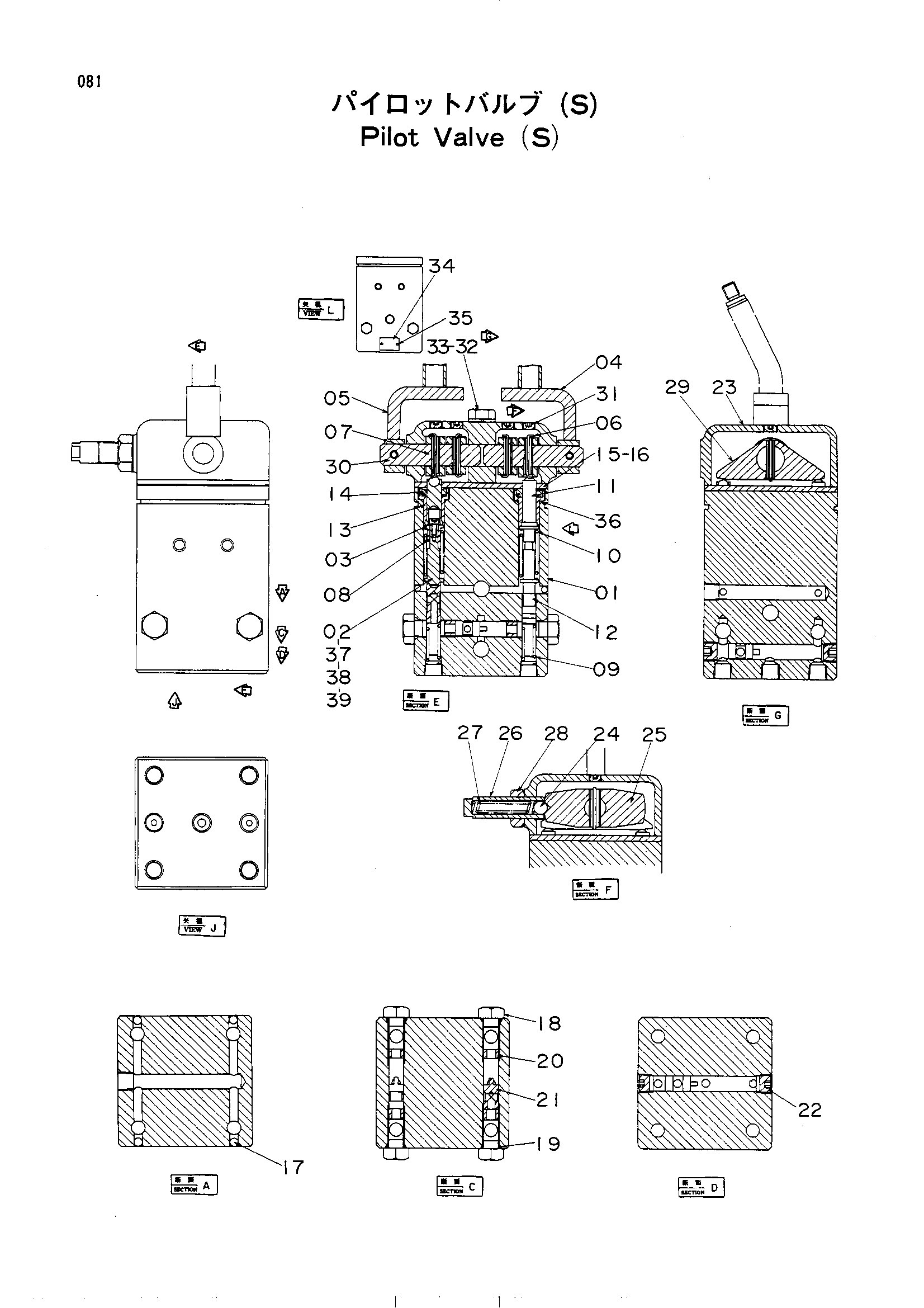

Заводская схема «Пилотный клапан (ходовой)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9026913 | Пилот-валве (S) в сборе | 1 | |
| 01 | 1500405 | Корпус | 1 |
| 02 | 4509489 | Держатель пружина | 4 |
| 03 | 4509483 | Болт с внутренним шестигранником | 4 |
| 04 | 7006962 | Рычаг | 1 |
| 05 | 7006963 | Рычаг | 1 |
| 06 | 4034774 | Провод | 4 |
| 07 | 4027427 | Пружинный штифт | 6 |
| 08 | 4511016 | Втулка | 4 |
| 09 | 4036025 | Пружина | 4 |
| 10 | 4036026 | Пружина | 4 |
| 11 | 9402586 | Толкатель | 4 |
| 12 | 4509479 | Золотник | 4 |
| 13 | 4509487 | Разъём | 4 |
| 14 | 4506377 | Манжета | 4 |
| 15 | 4032452 | Регулировочная шайба | 3 |
| 16 | 4032453 | Пластина | 1 |
| 17 | 4009412 | Шарик | 8 |
| 18 | 4506317 | Пробка | 4 |
| 19 | 957366 | Уплотнительное кольцо | 4 |
| 20 | 4506316 | Штуцер | 4 |
| 21 | 4509480 | Золотник | 3 |
| 22 | 4012541 | Пробка | 4 |
| 23 | 2500880 | Корпус | 1 |
| 24 | 971473 | Шарик | 2 |
| 25 | 4031483 | Детент | 2 |
| 26 | 4031484 | Направляющая | 2 |
| 27 | 4031485 | Пружина | 2 |
| 28 | M561610 | Гайка | 2 |
| 29 | 4509538 | Кулачок | 2 |
| 30 | 4510947 | Палец | 2 |
| 31 | 4012542 | Пробка | 4 |
| 32 | M201063 замена: M211063 | Болт | 2 |
| 32 | M211063 | Болт | 2 |
| 33 | A590010 | Пружинная шайба | 2 |
| 34 | 4506435 | Информационная табличка | 1 |
| 35 | M492564 | Приводной винт | 2 |
| 36 | 4509180 | Уплотнительное кольцо | 4 |
| 37 | 4118794 | Регулировочная шайба 0.1 | 1 |
| 38 | 4118795 | Регулировочная шайба 0.2 | 1 |
| 39 | 4118797 | Регулировочная шайба 0.1 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
