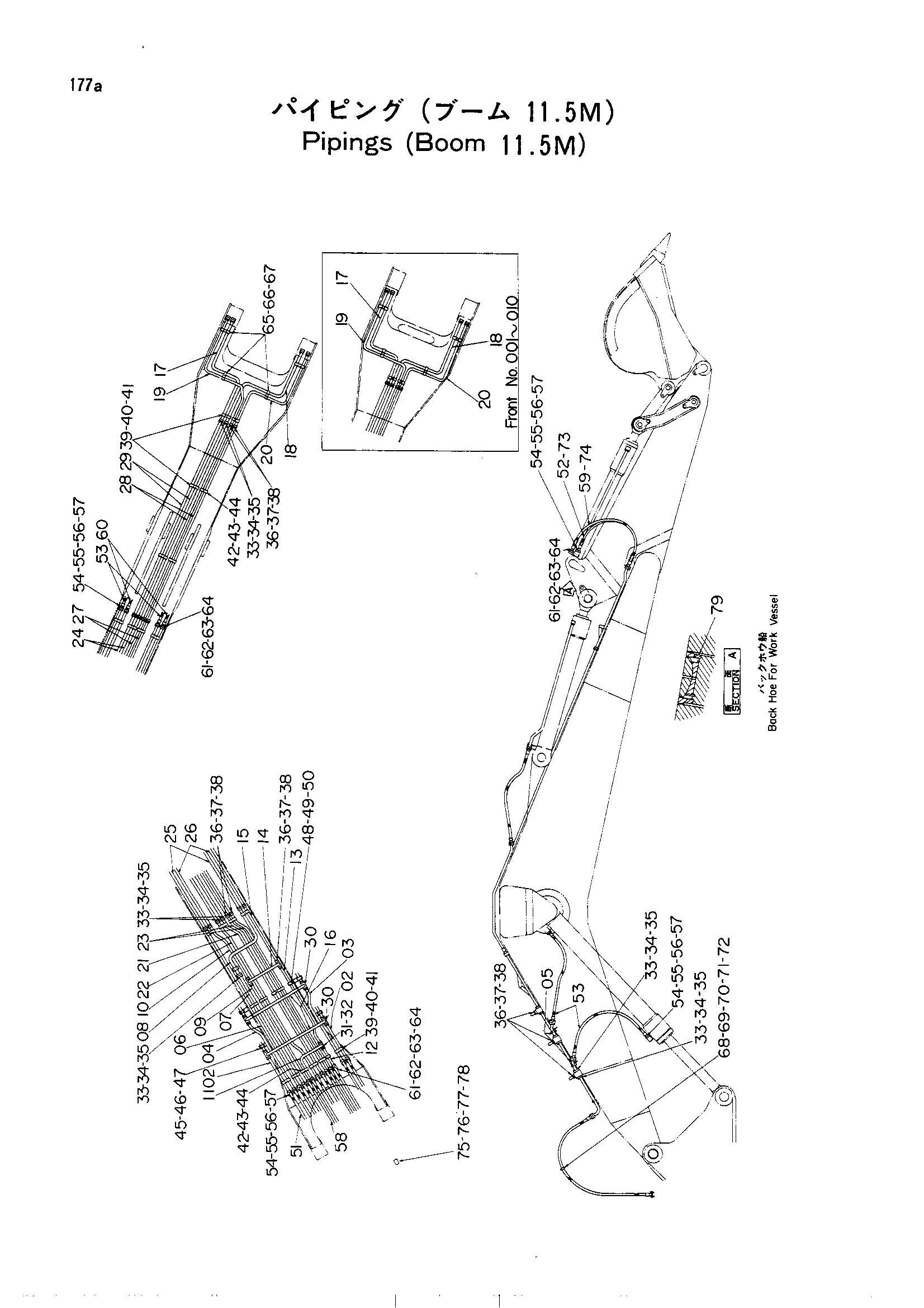

Гидролинии рабочего оборудования (стрела 11.5M) — HITACHI UH801

Заводская схема «Гидролинии рабочего оборудования (стрела 11.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8016680	Трубка	2
03	8016691	Трубка	1
04	8016692	Трубка	1
05	9708840	Трубка	4
06	8016681	Трубка	1
07	8016682	Трубка	1
08	8016695	Трубка	1
09	8016698	Трубка	1
10	8016688	Трубка	1
11	8016699	Трубка	1
12	8016687	Трубка	1
13	8016689	Трубка	1
14	8016697	Трубка	1
15	8016690	Трубка	1
16	8016701	Трубка	2
17	8016693	Трубка	1
17	8037288	Трубка	1
18	8016696	Трубка	1
18	8037286	Трубка	1
19	7008267	Трубка	1
19	8037289	Трубка	1
20	8016694	Трубка	1
20	8037287	Трубка	1
21	8022178	Трубка	1
22	8022179	Трубка	1
23	8022180	Трубка	2
24	8027520	Трубка	2
25	8027521	Трубка	2
26	8027522	Трубка	2
27	8027523	Трубка	2
28	8027518	Трубка	2
29	8027519	Трубка	2
30	3013633	Адаптер	4
31	3013637	Адаптер	3
32	94-2011	Пробка	3
33	4510169	Уплотнительное кольцо	17
34	M351656	Болт с внутренним шестигранником	68
35	A590916	Пружинная шайба	68
36	4508805	Уплотнительное кольцо	21
37	M351250	Болт с внутренним шестигранником	84
38	A590912	Пружинная шайба	84
39	4084956	Хомут трубки	10
40	442687	Стопорная шайба	10
41	M111280	Болт	20
42	4084954	Хомут трубки	8
43	442687	Стопорная шайба	8
44	M111271	Болт	16
45	4058368	Хомут трубки	6
46	X4848	Стопорная шайба	6
47	M111256	Болт	12
48	4058347	Хомут трубки	2
49	D46612	Стопорная шайба	2
50	M111256	Болт	4
51	4086357	Шланг	8
51	4152804	Шланг	8
51	4152804	Шланг (баккет для рабочий сосуд)	8
52	4099982	Шланг	2
52	4152802	Шланг	2
52	4152802	Шланг (баккет для рабочий сосуд)	2
53	4086356	Шланг	6
53	4152801	Шланг	6
53	4152801	Шланг (баккет для рабочий сосуд)	6
54	4510169	Уплотнительное кольцо	32
55	4075854	Разъёмный фланец	64
56	A590916	Пружинная шайба	128
57	4152918	Болт с внутренним шестигранником	128
57	4152918	Болт разъём (баккет для рабочий сосуд)	128
57	M351656	Болт с внутренним шестигранником	128
58	4086355	Шланг	5
58	4152803	Шланг	5
58	4152803	Шланг (баккет для рабочий сосуд)	5
59	4031902	Шланг	2
59	4090413	Шланг	2
59	4090413	Шланг (баккет для рабочий сосуд)	2
60	4059816	Шланг	2
60	4147575	Шланг	2
60	4147575	Шланг (баккет для рабочий сосуд)	2
61	4508805	Уплотнительное кольцо	18
62	4075853	Разъёмный фланец	36
63	A590912	Пружинная шайба	72
64	4152917	Болт с внутренним шестигранником	72
64	4152917	Болт разъём (баккет для рабочий сосуд)	72
64	M351250	Болт с внутренним шестигранником	72
65	4084955	Хомут трубки	9
66	442687	Стопорная шайба	9
67	M111280	Болт	18
68	3014214	Хомут	2
69	M111203	Болт	4
70	M501210	Гайка	4
71	449490	Шайба	8
71	A590112 замена: 449490	Шайба	8
72	A590912	Пружинная шайба	4
73	4099985	Протектер HOS	2
74	4099984	Протектер HOS	2
75	4089702	Крышка	1
76	4508805	Уплотнительное кольцо	1
77	M351250	Болт с внутренним шестигранником	4
78	A590912	Пружинная шайба	4
79	4152607	Пылезащитное уплотнение	8
79	4152607	Уплотнение пыль (баккет для рабочий сосуд)	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
