Консоль — HITACHI UH801

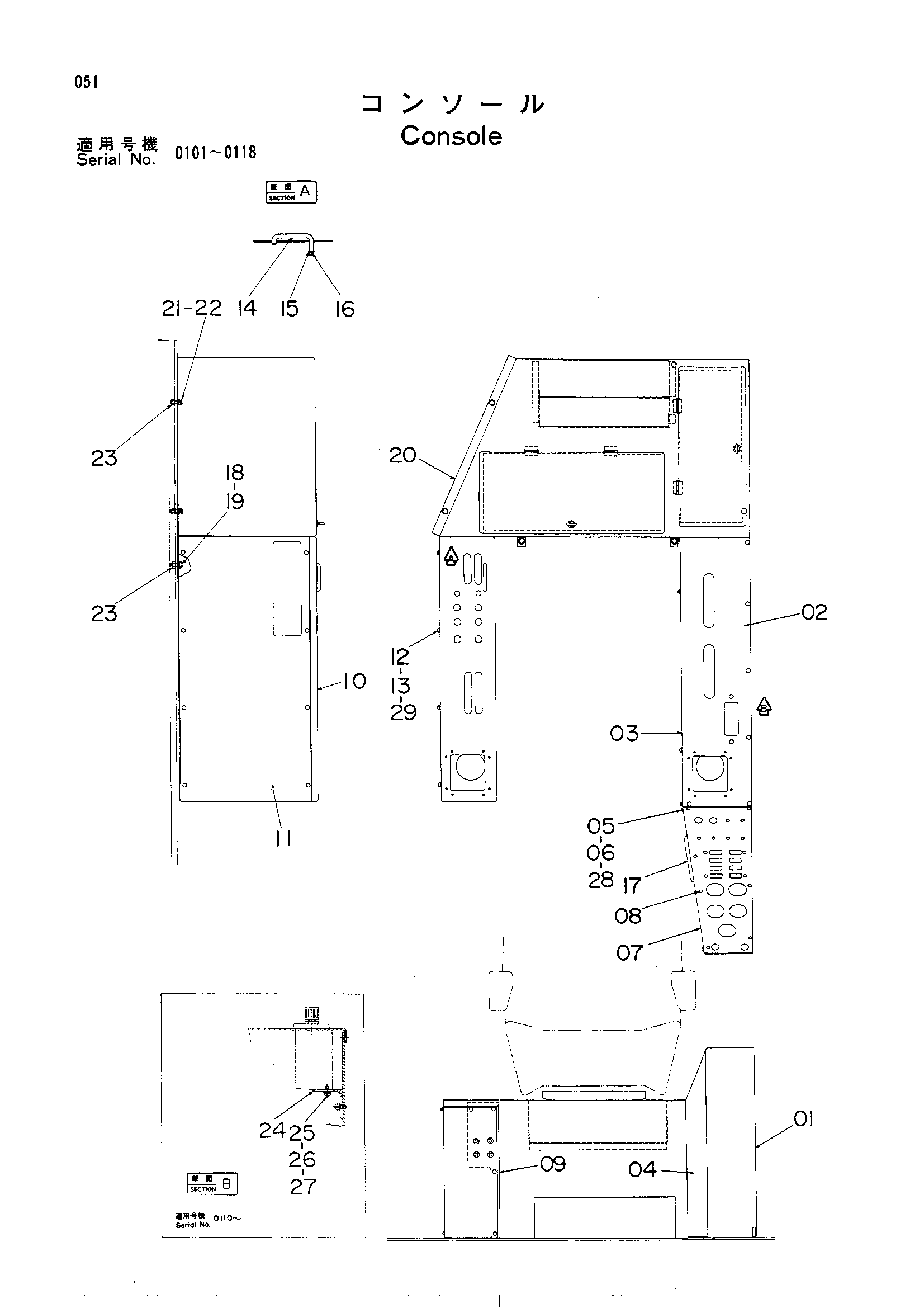

Заводская схема «Консоль» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000732 | Стойка | 1 |
| 02 | 6003185 | Панель | 1 |
| 03 | 6003186 | Крышка | 1 |
| 04 | 2010364 | Крышка | 1 |
| 05 | 4087497 замена: M200613 | Винт | 24 |
| 05 | M200613 | Болт | 24 |
| 06 | 4089069 | Шайба | 24 |
| 07 | 3014744 | Панель | 1 |
| 08 | M430510 | Винт | 7 |
| 09 | 6003176 | Стойка | 1 |
| 10 | 6003177 | Панель | 1 |
| 11 | 1003471 | Крышка | 1 |
| 12 | 4087497 замена: M200613 | Винт | 16 |
| 12 | M200613 | Болт | 16 |
| 13 | 4089069 | Шайба | 16 |
| 14 | 4088508 | Ограничитель | 1 |
| 15 | A590108 | Шайба | 1 |
| 16 | A762016 | Шплинт | 1 |
| 17 | 4089068 | Трай | 1 |
| 18 | M111022 | Болт | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | 6003258 | Крышка | 1 |
| 21 | M351022 | Болт с внутренним шестигранником | 6 |
| 22 | 984054 | Шайба | 6 |
| 23 | M501008 | Гайка | 14 |
| 24 | 4113485 | Кронштейн | 1 |
| 25 | M430508 | Винт | 2 |
| 26 | A590905 | Пружинная шайба | 2 |
| 27 | A590105 | Шайба | 2 |
| 28 | A590906 | Пружинная шайба | 24 |
| 29 | A590906 | Пружинная шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
