Гидроцилиндр стрелы — HITACHI UH801

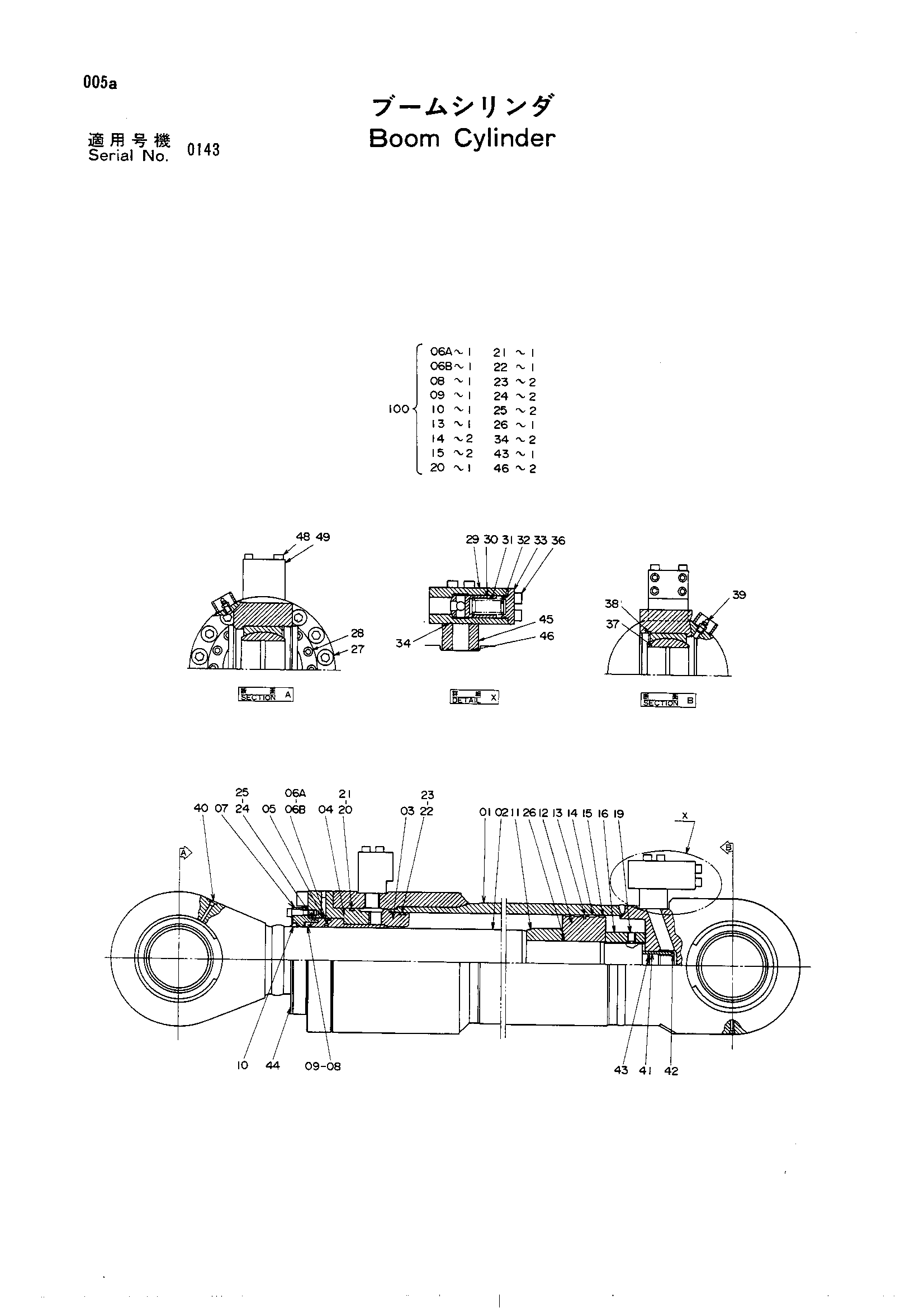

Заводская схема «Гидроцилиндр стрелы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	1010971	Стрела гидроцилиндр. в сборе	2
01	3025724	Гидроцилиндр	1
02	3028865	Шток поршня	1
03	4094914	Проставка	1
04	3016120	Головка гидроцилиндра	1
05	4123439	Втулка	1
06A	4123440	Уплотнение	1
06B	4123449	Уплотнительное кольцо	1
07	4205593	Держатель	1
08	4094913	U-образная манжета	1
09	4094893	Опорное кольцо	1
10	4199796	Грязесъёмное кольцо	1
11	4094915	Амортизирующий подшипник	1
12	4199797	Поршень	1
13	4203613	Уплотнительное кольцо	1
14	4199800	Кольцо	2
15	4199801	Кольцо	2
16	4199802	Гайка	1
19	4094927	Установочный винт	1
20	4123583	Уплотнительное кольцо	1
21	4094926	Опорное кольцо	1
22	4123441	Уплотнительное кольцо	1
23	4094934	Опорное кольцо	2
24	4123448	Уплотнительное кольцо	2
25	4094928	Опорное кольцо	2
26	4123447	Уплотнительное кольцо	1
27	4094931	Болт с внутренним шестигранником	16
28	4094932	Болт с внутренним шестигранником	16
29	3016123	Корпус	1
30	4153722	Клапан словретурн	1
31	4153721	Пружина	1
32	4094938	Направляющая пружины	2
33	4094939	Крышка	1
34	4123446	Уплотнительное кольцо	2
35	4104462	Болт с внутренним шестигранником	4
36	M121640	Болт	4
37	4094940	Подшипник. спх.рол.	2
38	4094941	Стопорное кольцо	2
39	4059391	Воздушный клапан	2
40	94-2011	Пробка	3
41	4094942	Брг.кусхион	1
42	4094943	Установочный винт	1
43	4123445	Уплотнительное кольцо	1
44	4105426	Фиксатор	2
45	4123450	Соединение	1
46	4123444	Уплотнительное кольцо	2
47	3022020	Соединение	1
48	4104461	Болт с внутренним шестигранником	4
100	4199821	Комплект уплотнений	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
