Пилотные гидролинии (3) — HITACHI UH801

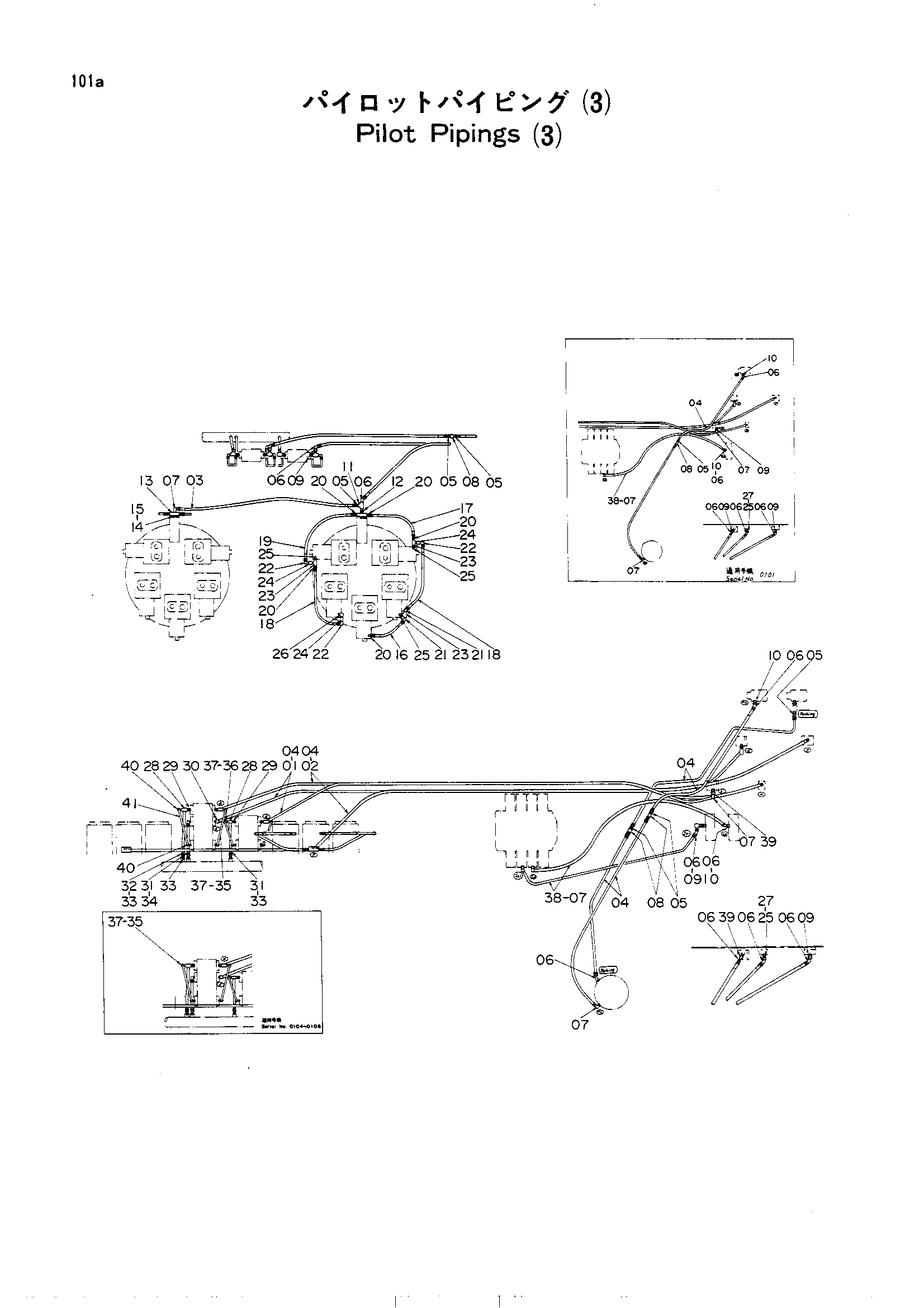

Заводская схема «Пилотные гидролинии (3)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4037989	Шланг	2
02	4071342	Шланг	2
03	4071343	Шланг	1
04	4088042	Шланг	10
04	4088042	Шланг	12
05	94-1302	Адаптер	19
05	94-1302	Адаптер	22
06	94-1502	Угловой штуцер	9
06	94-1502	Угловой штуцер	11
07	94-1402	Угловой штуцер	4
07	94-1402	Угловой штуцер	5
08	94-0676	Разъём S	9
08	94-0676	Разъём S	10
09	4049583	Переходник	5
09	4049583	Переходник	6
10	94-1602	Переходник	2
11	94-0661	Тройник	1
12	94-1702	Адаптер	1
13	4088050	Блок	2
14	M111025	Болт	4
15	A590910	Пружинная шайба	4
16	4036907	Шланг	2
17	4022547	Шланг	2
18	4022544	Шланг	4
19	4055174	Шланг	2
20	94-1301	Адаптер	10
21	94-1501	Угловой штуцер	4
22	94-1401	Угловой штуцер	6
23	94-0660	Тройник	6
24	4085073	Адаптер	6
25	94-1701	Адаптер	7
26	94-0630	Угловой штуцер	2
27	4103112	Переходник	1
27	94-0685 замена: 4103112	Переходник S	1
28	94-0660	Тройник	4
29	94-1701	Адаптер	4
30	94-0630	Угловой штуцер	1
31	4024998	Шланг	2
32	4024880	Шланг	1
33	94-1501	Угловой штуцер	5
34	94-1401	Угловой штуцер	1
35	4088051 замена: 4097666	Трубка	2
35	4088051 замена: 4112855	Трубка	2
35	4112855	Трубка	1
35	4112855	Трубка	2
36	4088052 замена: 4097666	Трубка	2
36	4088052 замена: 4112854	Трубка	2
36	4112854	Трубка	2
37	4045430	Штуцер трубки	8
37	4097666	Угловой штуцер	6
37	4097666	Угловой штуцер	8
38	4055227	Шланг	1
38	4055227	Шланг	2
39	4103111	Переходник	2
40	94-1401	Угловой штуцер	2
41	4055174	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
