Радиатор — HITACHI UH801

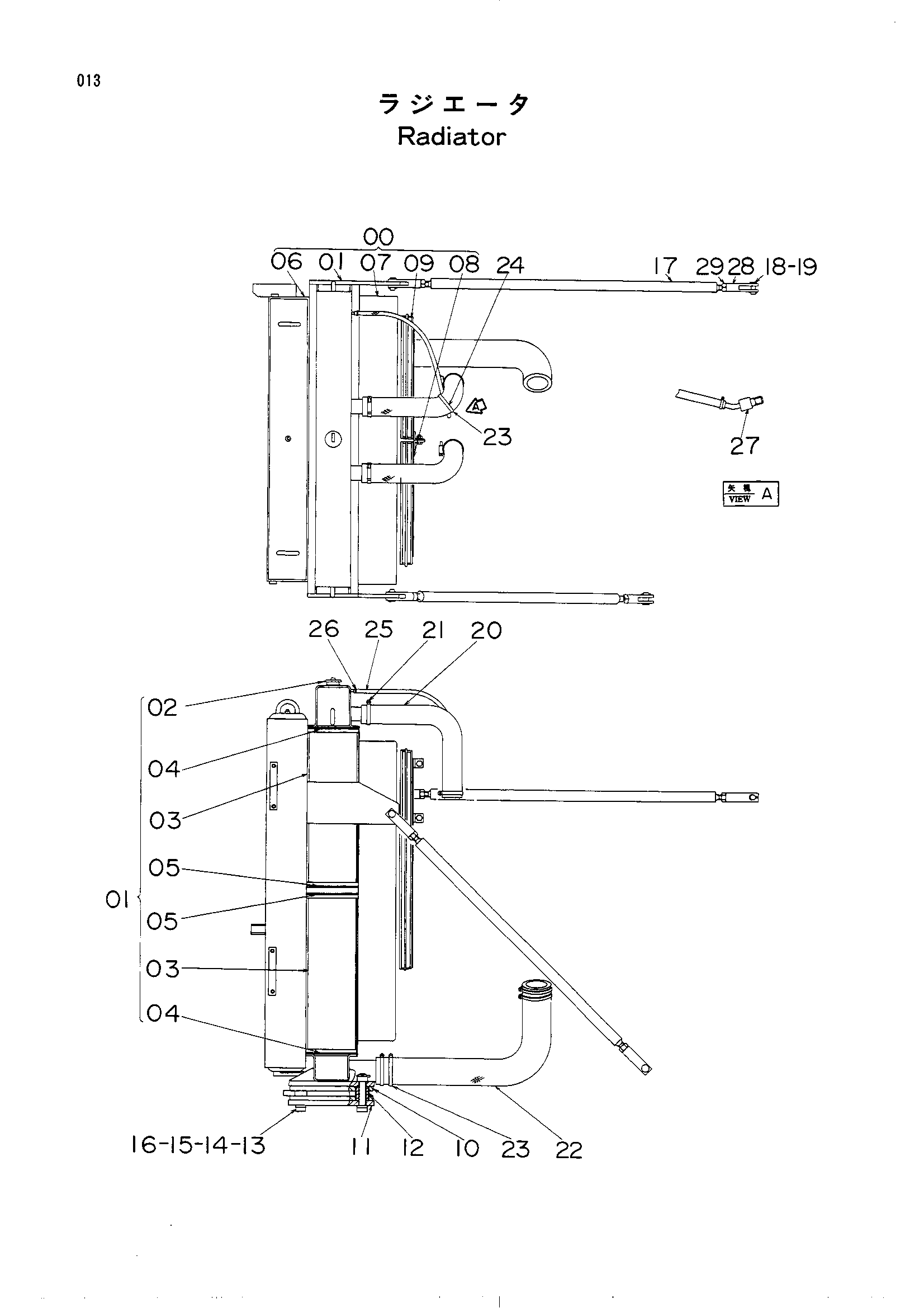

Заводская схема «Радиатор» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4083378 замена: 4111444 | Радиатор в сборе | 2 |
| 00 | 4111444 | Радиатор в сборе | 2 |
| 00 | 4132302 | Радиатор в сборе | 2 |
| 00 | 4155422 | Радиатор в сборе | 2 |
| 01 | 4093483 | Радиатор | 1 |
| 01 | 4156168 | Радиатор | 1 |
| 02 | 4050681 | Колпачок | 1 |
| 03 | 4093484 | Коре радиатар | 2 |
| 03 | 4153712 | Коре радиатор | 2 |
| 04 | 4093488 | Прокладка | 2 |
| 05 | 4093487 | Прокладка | 2 |
| 06 | 4093485 замена: 4109891 | Масляный радиатор | 1 |
| 06 | 4109891 | Масляный радиатор | 1 |
| 06 | 4132170 | Масляный радиатор | 1 |
| 06 | 4155499 | Масляный радиатор | 1 |
| 07 | 4093486 | Кожух | 1 |
| 08 | 4093489 | Сетка | 1 |
| 09 | 4093490 | Сетка | 1 |
| 10 | 4085829 | Пластина резиновый | 8 |
| 11 | 4085831 | Фиксатор | 4 |
| 12 | 4085834 | Проставка | 8 |
| 13 | 4085828 | Болт | 8 |
| 14 | M642730 | Корончатая гайка | 8 |
| 15 | A590927 | Пружинная шайба | 8 |
| 16 | A765050 | Шплинт | 8 |
| 17 | 8015188 | Стойка | 4 |
| 18 | 4085833 | Палец | 8 |
| 19 | A765036 | Шплинт | 8 |
| 20 | 3014023 | Резиновый шланг | 4 |
| 21 | 4507512 | Хомут шланг | 8 |
| 22 | 3014022 | Резиновый шланг | 2 |
| 23 | 4507397 | Хомут шланг | 4 |
| 23 | 4507397 | Хомут шланг | 8 |
| 24 | 4051379 | Хомут | 2 |
| 25 | 4091183 | Водяной шланг | 2 |
| 26 | 4514700 | Хомут шланга | 4 |
| 27 | 4085832 | Разъём | 2 |
| 28 | 3015812 | Концевой вилка | 8 |
| 29 | M512419 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
