Уровень гидроцилиндр <погрузчик> — HITACHI UH801

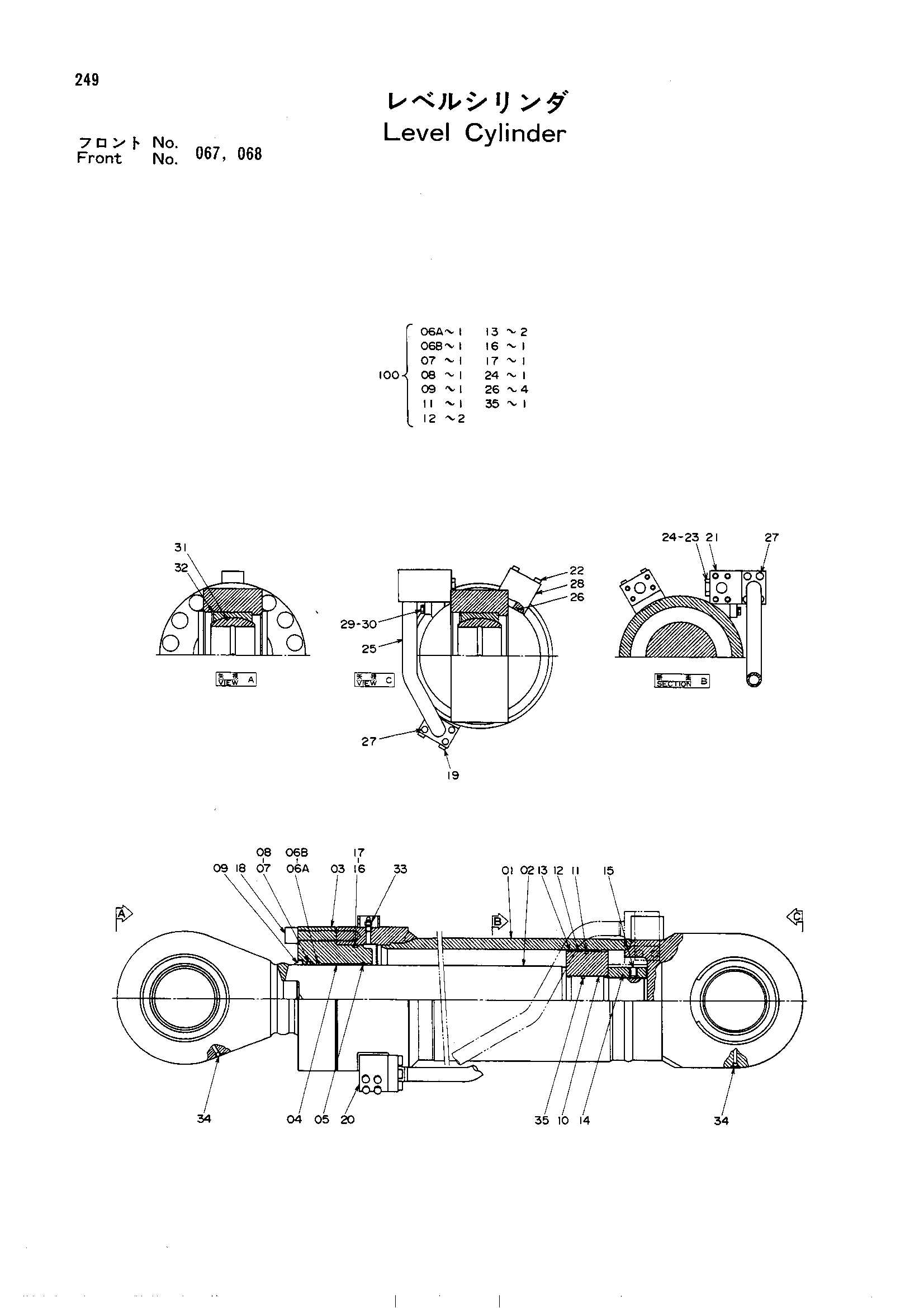

Заводская схема «Уровень гидроцилиндр <погрузчик>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2024527 | Уровень гидроцилиндр. в сборе | 2 | |
| 01 | 3022038 | Гидроцилиндр | 1 |
| 02 | 3022036 | Шток поршня | 1 |
| 03 | 4203614 | Головка гидроцилиндр | 1 |
| 04 | 4201549 | Втулка | 2 |
| 05 | 0257505 | Стопорное кольцо | 1 |
| 06A | 4123440 | Уплотнение | 1 |
| 06B | 4123449 | Уплотнительное кольцо | 1 |
| 07 | 4094913 | U-образная манжета | 1 |
| 08 | 4094893 | Опорное кольцо | 1 |
| 09 | 4199796 | Грязесъёмное кольцо | 1 |
| 10 | 4199797 | Поршень | 1 |
| 11 | 4203613 | Кольцо уплотнение в сборе | 1 |
| 12 | 4199800 | Кольцо | 2 |
| 13 | 4199801 | Кольцо | 2 |
| 14 | 4199802 | Гайка | 1 |
| 15 | 4199819 | Установочный винт | 1 |
| 16 | 4123583 | Уплотнительное кольцо | 1 |
| 17 | 4094926 | Опорное кольцо | 1 |
| 18 | 4203612 | Болт с внутренним шестигранником | 16 |
| 19 | 4104496 | Болт с внутренним шестигранником | 4 |
| 20 | 4123520 | Соединение | 1 |
| 21 | 4123515 | Соединение | 1 |
| 22 | 4104454 | Болт с внутренним шестигранником | 4 |
| 23 | 4104458 | Пробка | 1 |
| 24 | 4123516 | Уплотнительное кольцо | 1 |
| 25 | 3022037 | Трубка | 1 |
| 26 | 4123510 | Уплотнительное кольцо | 4 |
| 27 | M341245 | Болт с внутренним шестигранником | 8 |
| 28 | 4123532 | Соединение | 1 |
| 29 | 4104455 | Болт | 2 |
| 30 | A590912 | Пружинная шайба | 2 |
| 31 | 4094940 | Брг.спх.рол. | 2 |
| 32 | 4094941 | Стопорное кольцо | 2 |
| 33 | 4059391 | Воздушный клапан | 1 |
| 34 | 94-2011 | Пробка | 3 |
| 35 | 4203611 | Уплотнительное кольцо | 1 |
| 100 | 4205296 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
