Рукоять (5.5M) — HITACHI UH801

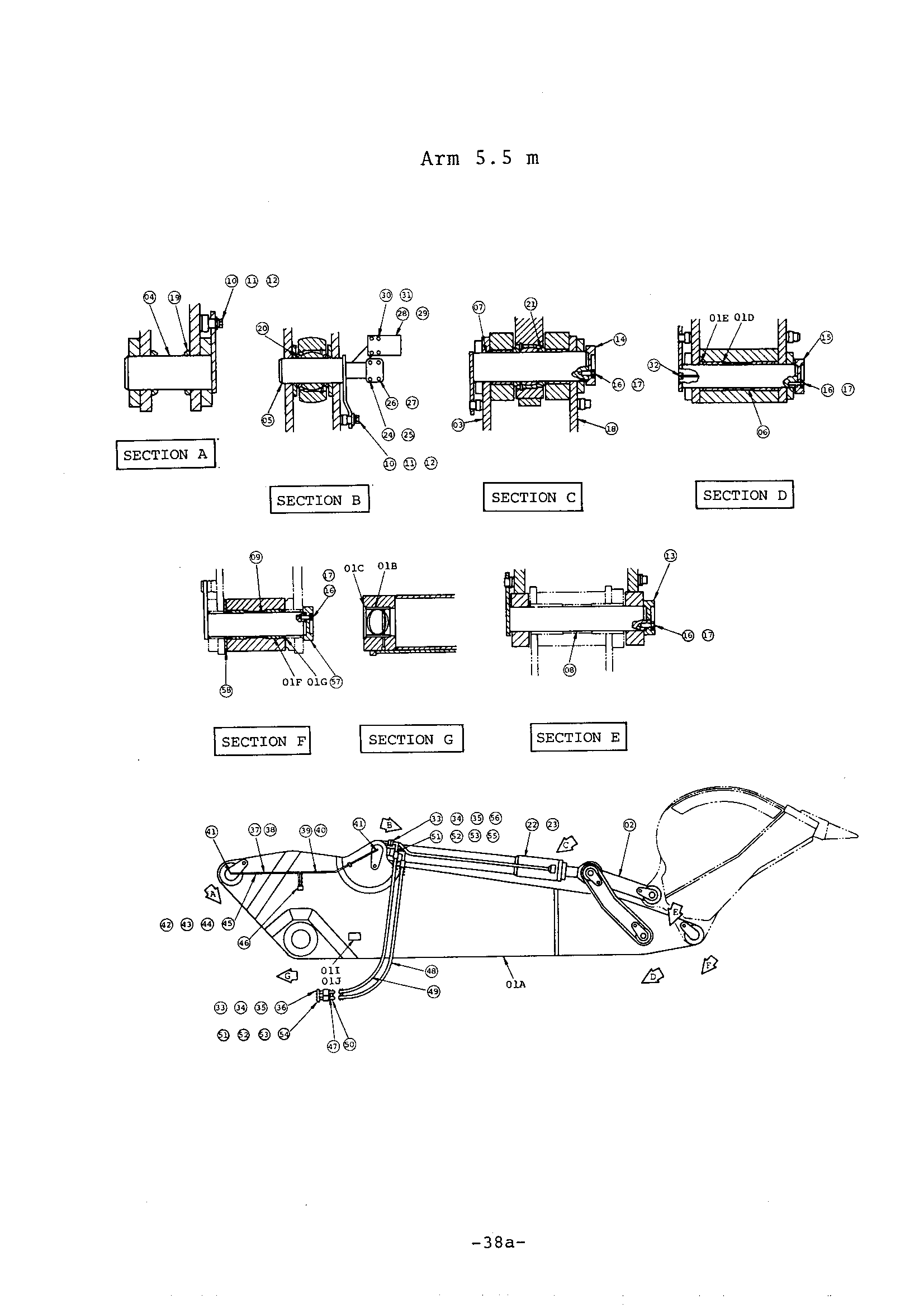

Заводская схема «Рукоять (5.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9041316 | Рукоять в сборе | 1 |
| 01A | 5001120 | Рукоять | 1 |
| 01B | 3018657 | Втулка | 2 |
| 01C | 4099661 | Пылезащитное уплотнение | 2 |
| 01D | 4038598 | Втулка | 4 |
| 01E | 4083972 | Пылезащитное уплотнение | 4 |
| 01F | 4040923 | Втулка | 4 |
| 01G | 4071317 | Пылезащитное уплотнение | 4 |
| 01H | J75481 | Штуцер | 2 |
| 01I | 4058496 | Информационная табличка | 1 |
| 01J | M492564 | Приводной винт | 4 |
| 02 | 9032277 | Тяга в сборе FRO | 2 |
| 03 | 7008212 | Тяга | 2 |
| 04 | 7008213 | Палец | 2 |
| 05 | 7008214 | Палец | 2 |
| 06 | 7006641 | Палец | 2 |
| 07 | 7006640 | Палец | 2 |
| 08 | 7006643 | Палец | 2 |
| 09 | 7013745 | Палец | 2 |
| 10 | 4040826 | Шайба | 2 |
| 11 | A590920 | Пружинная шайба | 2 |
| 12 | M112050 | Болт | 2 |
| 13 | 4105888 | Ограничитель | 2 |
| 14 | 4115402 | Ограничитель | 2 |
| 15 | 3015951 | Ограничитель | 2 |
| 16 | A590916 | Пружинная шайба | 24 |
| 17 | M111650 | Болт | 24 |
| 18 | 7008777 | Тяга | 2 |
| 19 | 4086085 | Проставка | 4 |
| 20 | 4041056 | Шайба | 4 |
| 21 | 4084010 | Проставка | 4 |
| 22 | 2014337 | Ковш гидроцилиндр. | 1 |
| 23 | 2014338 | Ковш гидроцилиндр | 1 |
| 24 | 4091297 | Крышка | 2 |
| 25 | 4510169 | Уплотнительное кольцо | 2 |
| 26 | A590916 | Пружинная шайба | 8 |
| 27 | M351656 | Болт | 8 |
| 28 | 8016764 | Блок | 2 |
| 29 | 4508805 | Уплотнительное кольцо | 2 |
| 30 | A590912 | Пружинная шайба | 8 |
| 31 | M111280 | Болт | 8 |
| 32 | J75481 | Штуцер | 2 |
| 33 | 4508805 | Уплотнительное кольцо | 4 |
| 34 | 4075853 | Разъёмный фланец | 8 |
| 35 | A590912 | Пружинная шайба | 16 |
| 36 | M351250 | Болт с внутренним шестигранником | 8 |
| 37 | 4122590 | Трубка | 1 |
| 38 | 4122589 | Трубка | 1 |
| 39 | 4122592 | Трубка | 1 |
| 40 | 4122591 | Трубка | 1 |
| 41 | 4045430 | Штуцер трубки | 4 |
| 42 | 4032160 | Хомут | 4 |
| 43 | 4032161 | Манжета | 4 |
| 44 | M111228 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 4 |
| 46 | 4038673 | Штуцер трубки | 4 |
| 47 | 4099984 | Протектер HOS | 2 |
| 48 | 4122724 | Шланг | 2 |
| 49 | 4122723 | Шланг | 2 |
| 50 | 4099985 | Протектер HOS | 2 |
| 51 | 4510169 | Уплотнительное кольцо | 4 |
| 52 | 4075854 | Разъёмный фланец | 8 |
| 53 | A590916 | Пружинная шайба | 16 |
| 54 | M351656 | Болт с внутренним шестигранником | 8 |
| 55 | M121656 | Болт | 8 |
| 56 | M121250 | Болт | 8 |
| 57 | 3015952 | Ограничитель | 2 |
| 58 | 4153594 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
