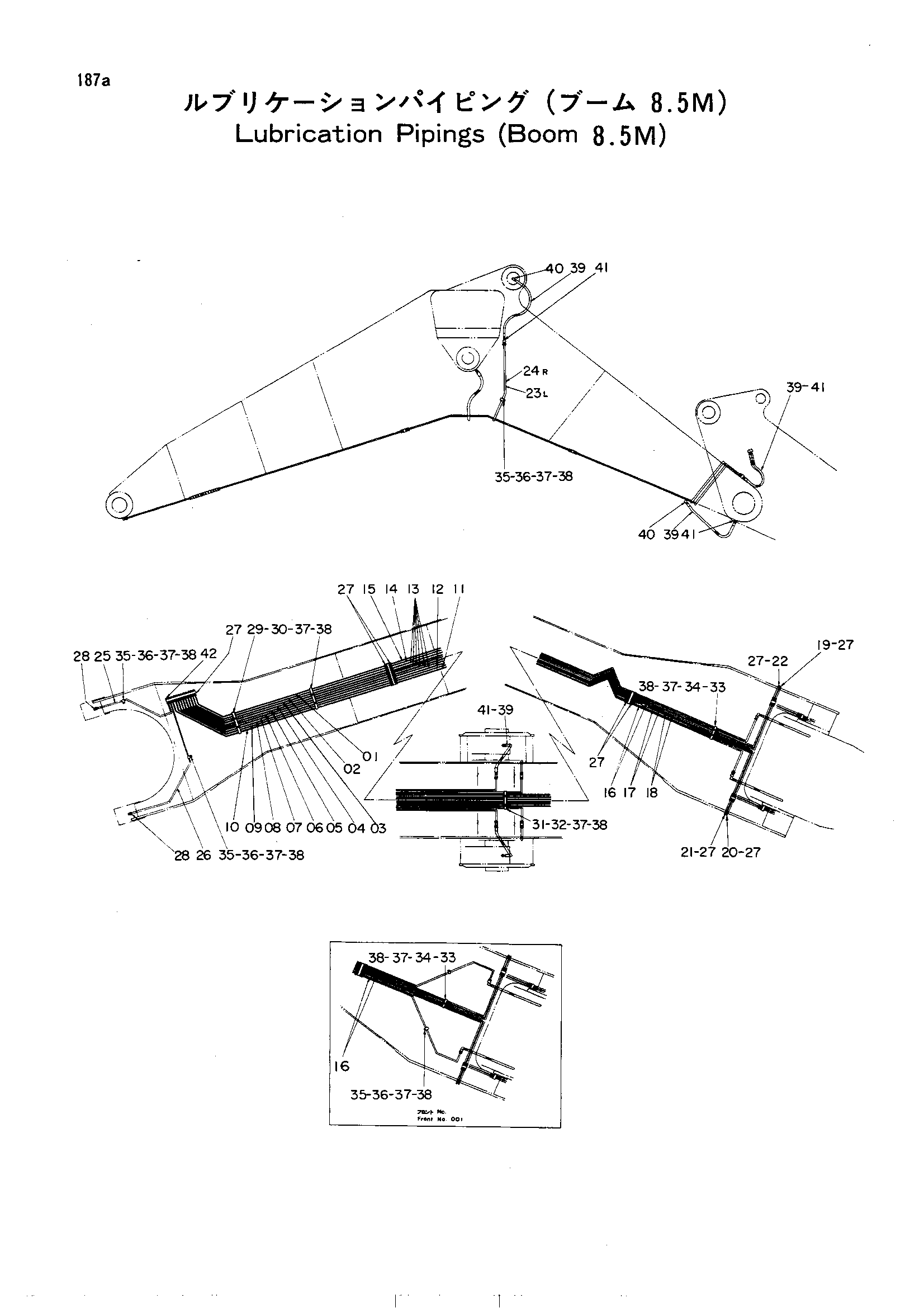

Трубопроводы системы смазки (стрела 8.5M) — HITACHI UH801
Заводская схема «Трубопроводы системы смазки (стрела 8.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4100034 замена: 4130169 | Трубка | 1 |
| 01 | 4100034 замена: 4146595 | Трубка | 1 |
| 01 | 4146595 | Трубка | 1 |
| 02 | 4100035 замена: 4130169 | Трубка | 1 |
| 02 | 4100035 замена: 4146596 | Трубка | 1 |
| 02 | 4146596 | Трубка | 1 |
| 03 | 4100036 замена: 4130169 | Трубка | 1 |
| 03 | 4100036 замена: 4146604 | Трубка | 1 |
| 03 | 4146604 | Трубка | 1 |
| 04 | 4100037 замена: 4130169 | Трубка | 1 |
| 04 | 4100037 замена: 4146609 | Трубка | 1 |
| 04 | 4146609 | Трубка | 1 |
| 05 | 4100038 замена: 4130169 | Трубка | 1 |
| 05 | 4100038 замена: 4146562 | Трубка | 1 |
| 05 | 4146562 | Трубка | 1 |
| 06 | 4100039 замена: 4130169 | Трубка | 1 |
| 06 | 4100039 замена: 4146611 | Трубка | 1 |
| 06 | 4146611 | Трубка | 1 |
| 07 | 4100040 замена: 4130169 | Трубка | 1 |
| 07 | 4100040 замена: 4146610 | Трубка | 1 |
| 07 | 4146610 | Трубка | 1 |
| 08 | 4100041 замена: 4130169 | Трубка | 1 |
| 08 | 4100041 замена: 4146563 | Трубка | 1 |
| 08 | 4146563 | Трубка | 1 |
| 09 | 4100042 замена: 4130169 | Трубка | 1 |
| 09 | 4100042 замена: 4146565 | Трубка | 1 |
| 09 | 4146565 | Трубка | 1 |
| 10 | 4100043 замена: 4130169 | Трубка | 1 |
| 10 | 4100043 замена: 4146564 | Трубка | 1 |
| 10 | 4146564 | Трубка | 1 |
| 11 | 4100055 замена: 4130169 | Трубка | 1 |
| 11 | 4100055 замена: 4146606 | Трубка | 1 |
| 11 | 4146606 | Трубка | 1 |
| 12 | 4100058 замена: 4130169 | Трубка | 1 |
| 12 | 4100058 замена: 4146602 | Трубка | 1 |
| 12 | 4146602 | Трубка | 1 |
| 13 | 4100054 замена: 4130169 | Трубка | 6 |
| 13 | 4100054 замена: 4146608 | Трубка | 6 |
| 13 | 4146608 | Трубка | 6 |
| 14 | 4100057 замена: 4130169 | Трубка | 1 |
| 14 | 4100057 замена: 4146607 | Трубка | 1 |
| 14 | 4146607 | Трубка | 1 |
| 15 | 4100056 замена: 4130169 | Трубка | 1 |
| 15 | 4100056 замена: 4146605 | Трубка | 1 |
| 15 | 4146605 | Трубка | 1 |
| 16 | 4100047 | Трубка | 2 |
| 16 | 4116124 замена: 4130169 | Трубка | 2 |
| 16 | 4116124 замена: 4146569 | Трубка | 2 |
| 16 | 4146569 | Трубка | 2 |
| 17 | 4100045 замена: 4130169 | Трубка | 2 |
| 17 | 4100045 замена: 4146597 | Трубка | 2 |
| 17 | 4146597 | Трубка | 2 |
| 18 | 4100044 замена: 4130169 | Трубка | 2 |
| 18 | 4100044 замена: 4146566 | Трубка | 2 |
| 18 | 4146566 | Трубка | 2 |
| 19 | 4100053 замена: 130169 | Трубка | 1 |
| 19 | 4100053 замена: 4146571 | Трубка | 1 |
| 19 | 4146571 | Трубка | 1 |
| 20 | 4100052 замена: 4130169 | Трубка | 1 |
| 20 | 4100052 замена: 4146572 | Трубка | 1 |
| 20 | 4146572 | Трубка | 1 |
| 21 | 4100051 замена: 4130169 | Трубка | 1 |
| 21 | 4100051 замена: 4146573 | Трубка | 1 |
| 21 | 4146573 | Трубка | 1 |
| 22 | 4100050 замена: 4130169 | Трубка | 1 |
| 22 | 4100050 замена: 4146574 | Трубка | 1 |
| 22 | 4146574 | Трубка | 1 |
| 23 | 4100049 замена: 4130169 | Трубка(левый) | 1 |
| 23 | 4100049 замена: 4146570 | Трубка(левый) | 1 |
| 23 | 4146570 | Трубка | 1 |
| 24 | 4100048 замена: 4130169 | Трубка(правый) | 1 |
| 24 | 4100048 замена: 4146603 | Трубка(правый) | 1 |
| 24 | 4146603 | Трубка | 1 |
| 25 | 4094741 замена: 4130169 | Трубка | 1 |
| 25 | 4094741 замена: 4146594 | Трубка | 1 |
| 25 | 4146594 | Трубка | 1 |
| 26 | 4086050 замена: 4130169 | Трубка | 1 |
| 26 | 4086050 замена: 4146592 | Трубка | 1 |
| 26 | 4146592 | Трубка | 1 |
| 27 | 4130169 | Штуцер трубки | 66 |
| 27 | 4507113 | Штуцер трубки | 66 |
| 28 | 4130175 | Штуцер трубки | 2 |
| 28 | 4507112 | Штуцер трубки | 2 |
| 29 | 4100029 | Хомут | 2 |
| 30 | 4100031 | Резиновая прокладка | 2 |
| 31 | 4100028 | Хомут | 1 |
| 32 | 4100030 | Резиновая прокладка | 1 |
| 33 | 4032158 | Хомут | 1 |
| 33 | 4116126 | Хомут | 1 |
| 34 | 4032159 | Резиновая прокладка | 1 |
| 34 | 4116125 | Резиновая прокладка | 1 |
| 35 | 4032160 | Хомут | 4 |
| 35 | 4032160 | Хомут | 6 |
| 36 | 4032161 | Резиновая прокладка | 4 |
| 36 | 4032161 | Резиновая прокладка | 6 |
| 37 | M111228 | Болт | 12 |
| 37 | M111228 | Болт | 13 |
| 38 | A590912 | Пружинная шайба | 12 |
| 38 | A590912 | Пружинная шайба | 13 |
| 39 | 4509866 | Шланг | 10 |
| 40 | 94-1401 | Угловой штуцер | 4 |
| 41 | 94-1301 | Адаптер | 16 |
| 42 | J75481 | Штуцер | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
