Каталог запчастей HITACHI
Уровень гидроцилиндр <погрузчик> — HITACHI UH801

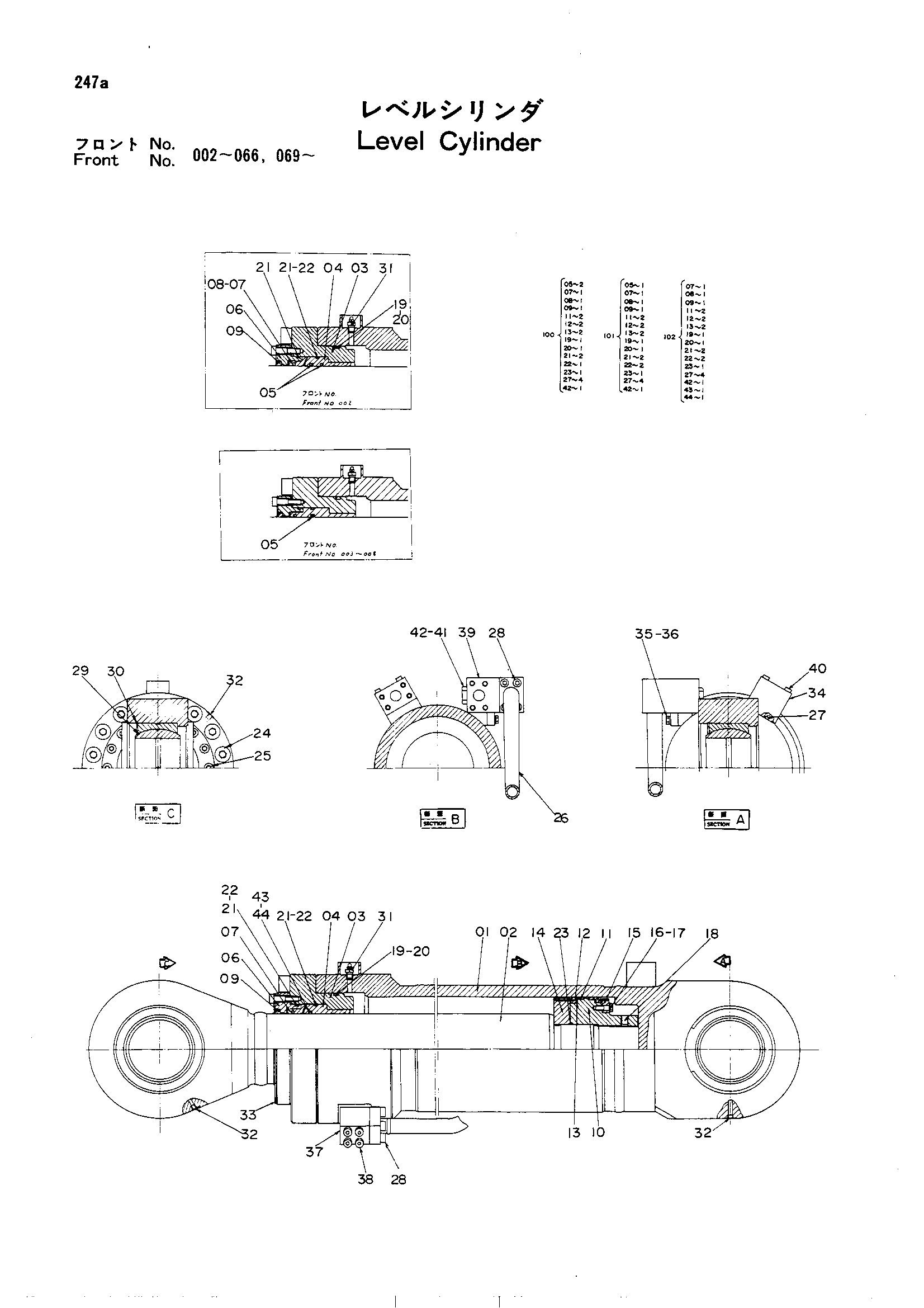

Заводская схема «Уровень гидроцилиндр <погрузчик>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2009688 замена: 2014366 | Уровень гидроцилиндр. в сборе | 2 | |
| 2014336 | Уровень гидроцилиндр. в сборе | 2 | |
| 01 | 3018121 замена: 3022038 | Гидроцилиндр | 1 |
| 01 | 3022038 | Гидроцилиндр | 1 |
| 02 | 3016127 замена: 3022036 | Шток поршня | 1 |
| 02 | 3022036 | Шток поршня | 1 |
| 03 | 3016120 | Головка гидроцилиндра | 1 |
| 04 | 3016124 замена: 4110204 | Втулка | 1 |
| 04 | 3016124 замена: 4110549 | Втулка | 1 |
| 04 | 4110549 замена: 4123439 | Втулка | 1 |
| 04 | 4110549 замена: 4123440 | Втулка | 1 |
| 04 | 4110549 замена: 4123449 | Втулка | 1 |
| 04 | 4123439 | Втулка | 1 |
| 05 | 4094918 замена: 4110204 | Кольцо | 2 |
| 05 | 4110204 | Кольцо | 1 |
| 06 | 4094920 замена: 4094928 | Держатель | 1 |
| 06 | 4094920 замена: 4205592 | Держатель | 1 |
| 06 | 4110552 замена: 4205592 | Держатель | 1 |
| 06 | 4205592 | Держатель | 1 |
| 07 | 4094913 | U-образная манжета | 1 |
| 08 | 4094893 | Опорное кольцо | 1 |
| 09 | 4094916 | Грязесъёмное кольцо | 1 |
| 10 | 3016122 | Поршень | 1 |
| 11 | 4094919 | Поршневое кольцо | 2 |
| 12 | 4094921 замена: 4123443 | U-образная манжета | 2 |
| 12 | 4123443 | U-образная манжета | 2 |
| 13 | 4094889 | Хеал | 2 |
| 14 | 4094923 | Держатель | 1 |
| 15 | 4094924 замена: 4123442 | Держатель | 1 |
| 15 | 4123442 | Держатель | 1 |
| 16 | 4123664 | Болт | 1 |
| 16 | M211240 замена: 4123664 | Болт | 12 |
| 17 | 4094922 | Стопорная шайба | 6 |
| 18 | 4094927 | Установочный винт | 1 |
| 19 | 4094929 замена: 4123583 | Уплотнительное кольцо | 1 |
| 19 | 4123583 | Уплотнительное кольцо | 1 |
| 20 | 4094926 | Опорное кольцо | 1 |
| 21 | 4094933 замена: 4123448 | Уплотнительное кольцо | 2 |
| 21 | 4123448 | Уплотнительное кольцо | 2 |
| 22 | 4094928 | Опорное кольцо | 1 |
| 22 | 4094928 | Опорное кольцо | 2 |
| 23 | 4094930 замена: 4123447 | Уплотнительное кольцо | 1 |
| 23 | 4123447 | Уплотнительное кольцо | 1 |
| 24 | 4094931 | Болт с внутренним шестигранником | 16 |
| 25 | 4094932 | Болт с внутренним шестигранником | 16 |
| 26 | 3018120 замена: 3022037 | Трубка | 1 |
| 26 | 3022037 | Трубка | 1 |
| 27 | 4034658 замена: 4123510 | Уплотнительное кольцо | 4 |
| 27 | 4123510 | Уплотнительное кольцо | 4 |
| 28 | M341245 | Болт с внутренним шестигранником | 8 |
| 29 | 4094940 | Подшипник. спхерикал | 2 |
| 30 | 4094941 | Стопорное кольцо | 2 |
| 31 | 4059391 | Воздушный клапан | 1 |
| 32 | 94-2011 | Пробка | 3 |
| 33 | 4105426 | Фиксатор | 2 |
| 34 | 4104456 замена: 4123532 | Соединение | 1 |
| 34 | 4123532 | Соединение | 1 |
| 35 | 4104455 | Болт | 2 |
| 36 | A590912 | Шайба | 2 |
| 37 | 4104497 замена: 4123520 | Соединение | 1 |
| 37 | 4123520 | Соединение | 1 |
| 38 | 4104496 | Болт с внутренним шестигранником | 4 |
| 39 | 4104457 замена: 4123515 | Соединение | 1 |
| 39 | 4123515 | Соединение | 1 |
| 40 | 4104454 | Болт с внутренним шестигранником | 4 |
| 41 | 4104458 | Пробка | 1 |
| 42 | 4123516 | Уплотнительное кольцо | 1 |
| 42 | 985098 замена: 4123516 | Уплотнительное кольцо | 1 |
| 43 | 4123449 | Уплотнительное кольцо | 1 |
| 44 | 4123440 | Уплотнение | 1 |
| 100 | 4110036 | Комплект уплотнений | 2 |
| 101 | 4110042 | Комплект уплотнений | 2 |
| 102 | 4124366 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
