Рукоять в сборе (5.5M)<для дредгер> — HITACHI UH801

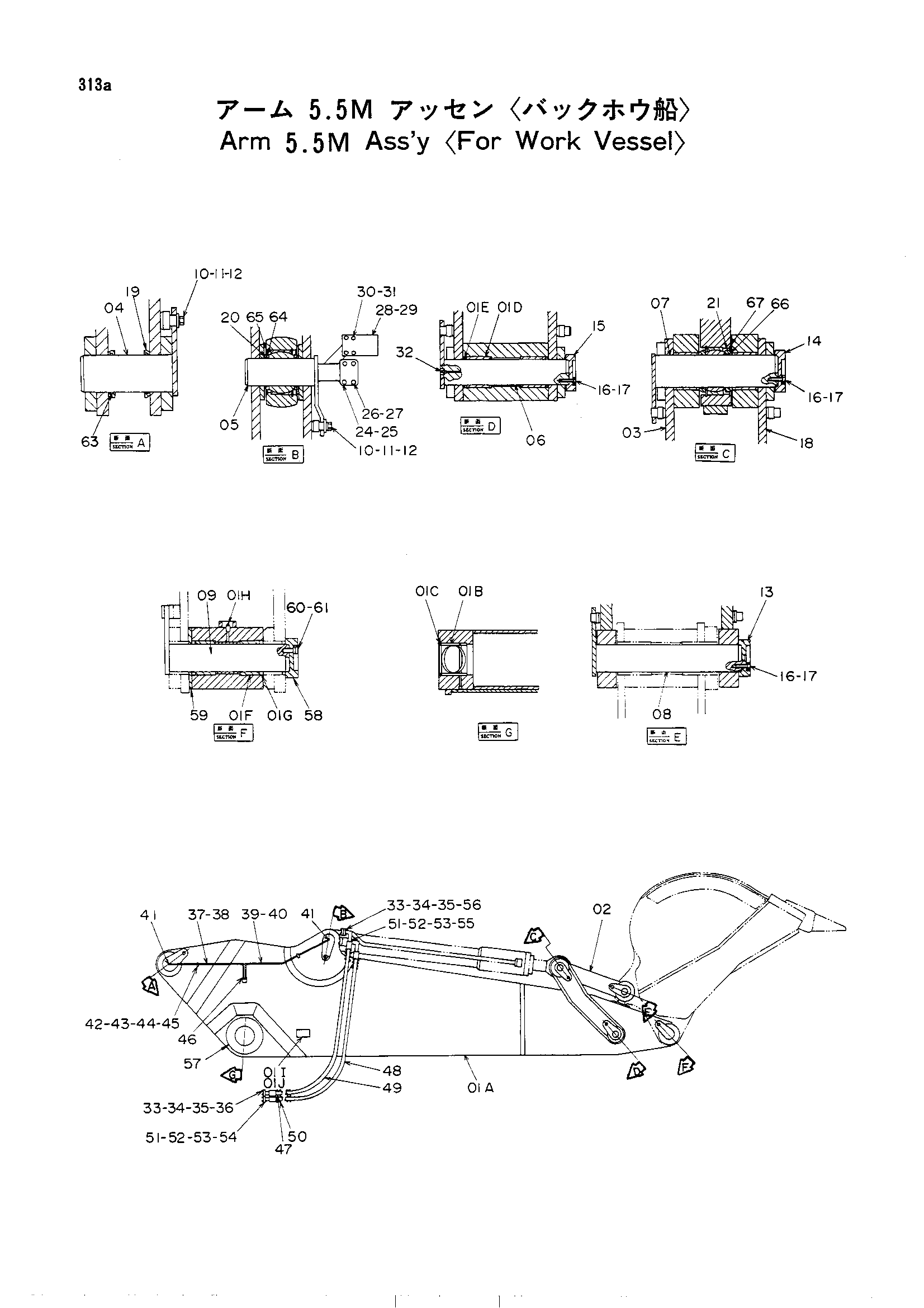

Заводская схема «Рукоять в сборе (5.5M)<для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 5001120 | Рукоять | 1 |
| 01A-J | 9041316 | Рукоять в сборе | 1 |
| 01B | 3018657 | Втулка | 2 |
| 01C | 4153592 | Пылезащитное уплотнение | 2 |
| 01D | 4038598 | Втулка | 4 |
| 01E | 4143622 | Пылезащитное уплотнение | 4 |
| 01F | 4040923 | Втулка | 4 |
| 01G | 4153593 | Пылезащитное уплотнение | 4 |
| 01H | J75481 | Штуцер | 2 |
| 01I | 4058496 | Информационная табличка | 1 |
| 01J | M492564 | Приводной винт | 4 |
| 02 | 9032277 | Тяга в сборе | 2 |
| 03 | 7008212 | Тяга | 2 |
| 04 | 7008213 | Палец | 2 |
| 05 | 7008214 | Палец | 2 |
| 06 | 7006641 | Палец | 2 |
| 07 | 7006640 | Палец | 2 |
| 08 | 7006643 | Палец | 2 |
| 09 | 7013745 | Палец | 2 |
| 10 | 4040826 | Шайба | 4 |
| 11 | A590920 | Пружинная шайба | 4 |
| 12 | M112050 | Болт | 4 |
| 13 | 4105888 | Ограничитель | 2 |
| 14 | 4115402 | Ограничитель | 2 |
| 15 | 3015951 | Ограничитель | 2 |
| 16 | A590916 | Пружинная шайба | 18 |
| 17 | M111650 | Болт | 18 |
| 18 | 7008777 | Тяга | 2 |
| 19 | 4152603 | Шайба | 4 |
| 20 | 4123243 | Шайба | 4 |
| 21 | 4152602 | Шайба | 4 |
| 24 | 4091297 | Крышка | 2 |
| 25 | 4510169 | Уплотнительное кольцо | 2 |
| 26 | A590916 | Пружинная шайба | 8 |
| 27 | M351656 | Болт с внутренним шестигранником | 8 |
| 28 | 8016764 | Блок | 2 |
| 29 | 4508805 | Уплотнительное кольцо | 2 |
| 30 | A590912 | Пружинная шайба | 8 |
| 31 | M111280 | Болт | 8 |
| 32 | J75481 | Штуцер | 2 |
| 33 | 4508805 | Уплотнительное кольцо | 4 |
| 34 | 4075853 | Разъёмный фланец | 8 |
| 35 | A590912 | Пружинная шайба | 16 |
| 36 | 4152917 | Болт с внутренним шестигранником | 8 |
| 37 | 4170796 | Трубка | 1 |
| 38 | 4170797 | Трубка | 1 |
| 39 | 4170799 | Трубка | 1 |
| 40 | 4170798 | Трубка | 1 |
| 41 | 4147587 | Угловой штуцер | 4 |
| 42 | 4032160 | Хомут | 4 |
| 43 | 4032161 | Резиновая прокладка | 4 |
| 44 | M111228 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 4 |
| 46 | 4122125 | Адаптер | 4 |
| 47 | 4099984 | Протектер шланг | 2 |
| 48 | 4170795 | Шланг | 2 |
| 49 | 4170794 | Шланг | 2 |
| 50 | 4099985 | Протектер шланг | 2 |
| 51 | 4510169 | Уплотнительное кольцо | 4 |
| 52 | 4075854 | Разъёмный фланец | 8 |
| 53 | A590916 | Пружинная шайба | 16 |
| 54 | 4152918 | Болт с внутренним шестигранником | 8 |
| 55 | 4169522 | Болт | 8 |
| 56 | 4169521 | Болт | 8 |
| 57 | 4185492 | Регулировочная шайба 2.3 | 2 |
| 58 | 3015952 | Ограничитель | 2 |
| 59 | 4153594 | Проставка | 2 |
| 60 | A590916 | Пружинная шайба | 6 |
| 61 | M111650 | Болт | 6 |
| 63 | 4152604 | Пылезащитное уплотнение | 4 |
| 64 | 4123878 | Пылезащитное уплотнение | 4 |
| 65 | 4136633 | Пылезащитное уплотнение | 4 |
| 66 | 4152605 | Пылезащитное уплотнение | 4 |
| 67 | 4152606 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
