Компутинг монитор (рукоять 5.5M) — HITACHI UH801

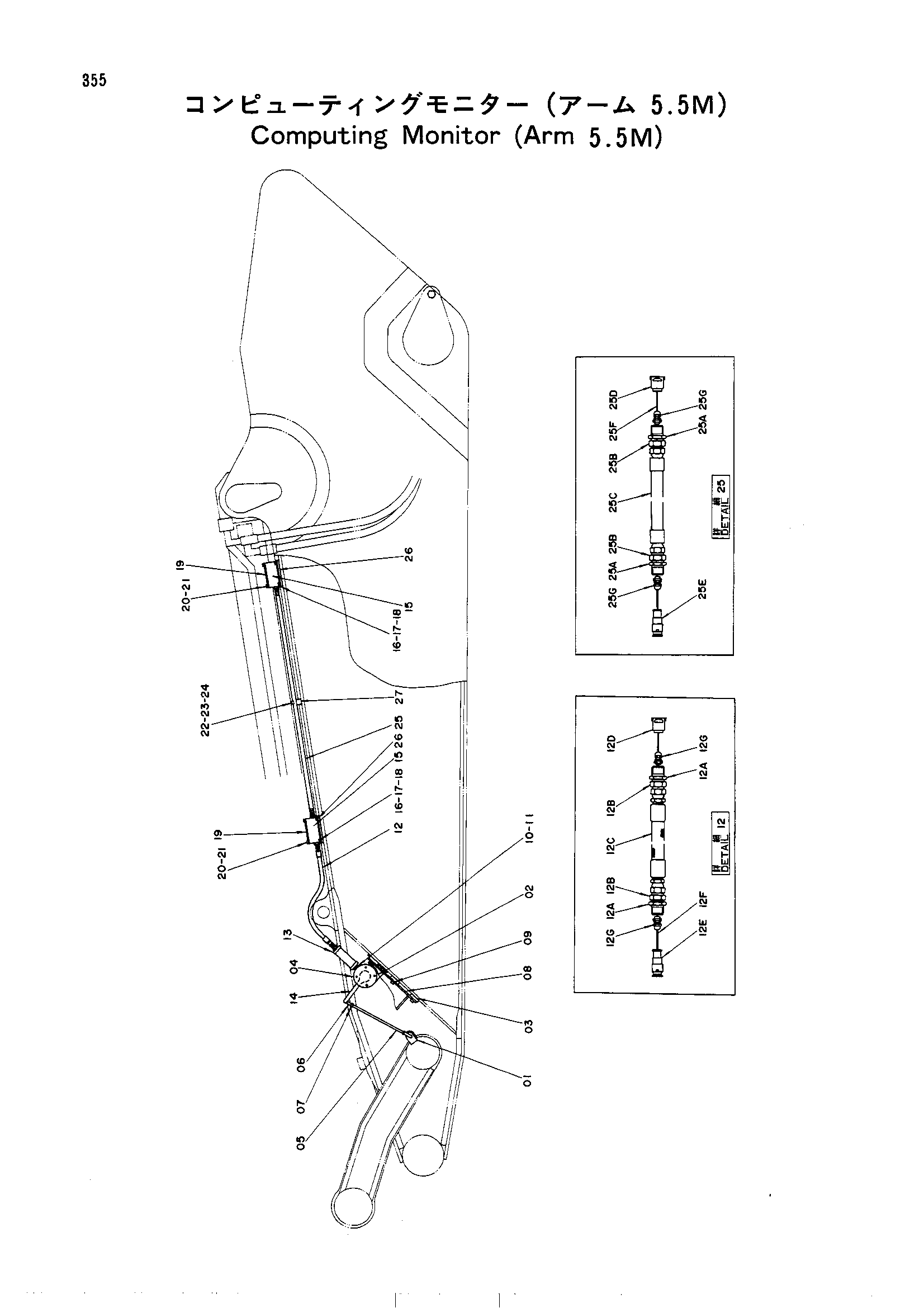

Заводская схема «Компутинг монитор (рукоять 5.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8034332 | Кронштейн | 1 |
| 02 | 8034333 | Кронштейн | 1 |
| 03 | 4137298 | Седло винта | 5 |
| 04 | 4159724 | Болт с внутренним шестигранником | 4 |
| 05 | 3034160 | Шток | 1 |
| 06 | 4056020 | Шарнир | 2 |
| 07 | M501207 | Гайка | 6 |
| 08 | 7016389 | Крышка | 1 |
| 09 | 4167158 | Болт с внутренним шестигранником | 5 |
| 10 | 4167972 | Адаптер | 2 |
| 11 | 954493 | Уплотнительное кольцо | 2 |
| 12 | 9067602 | Жгут проводов провод в сборе | 1 |
| 12A | J721084 | Переходник | 2 |
| 12B | 94-1303 | Адаптер | 2 |
| 12C | 4157654 | Шланг | 1 |
| 12D | 4182150 | Разъём | 1 |
| 12E | 4182151 | Разъём | 1 |
| 12F | 4189002 | Трос щиток | 1 |
| 12G | 4164390 | Разъём | 2 |
| 13 | 8033619 | Трубка | 1 |
| 14 | 9056783 | Датчик угла | 1 |
| 15 | 8033614 | Короб | 2 |
| 16 | M111020 | Болт | 8 |
| 17 | A590910 | Пружинная шайба | 8 |
| 18 | A590110 | Шайба | 8 |
| 19 | 4178784 | Крышка | 2 |
| 20 | A590910 | Пружинная шайба | 8 |
| 21 | M111025 | Болт | 8 |
| 22 | 4053594 | Хомут трубки | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 24 | M111040 | Болт | 1 |
| 25 | 9067601 | Жгут проводов провод в сборе | 1 |
| 25A | J721084 | Переходник | 2 |
| 25B | 94-1303 | Адаптер | 2 |
| 25C | 9724671 | Трубка | 1 |
| 25D | 4182150 | Разъём | 1 |
| 25E | 4182151 | Разъём | 1 |
| 25F | 4189005 | Трос щиток | 1 |
| 25G | 4164390 | Разъём | 2 |
| 26 | 4178780 | Седло винта | 2 |
| 27 | 4178783 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
