Тормозной клапан — HITACHI UH801

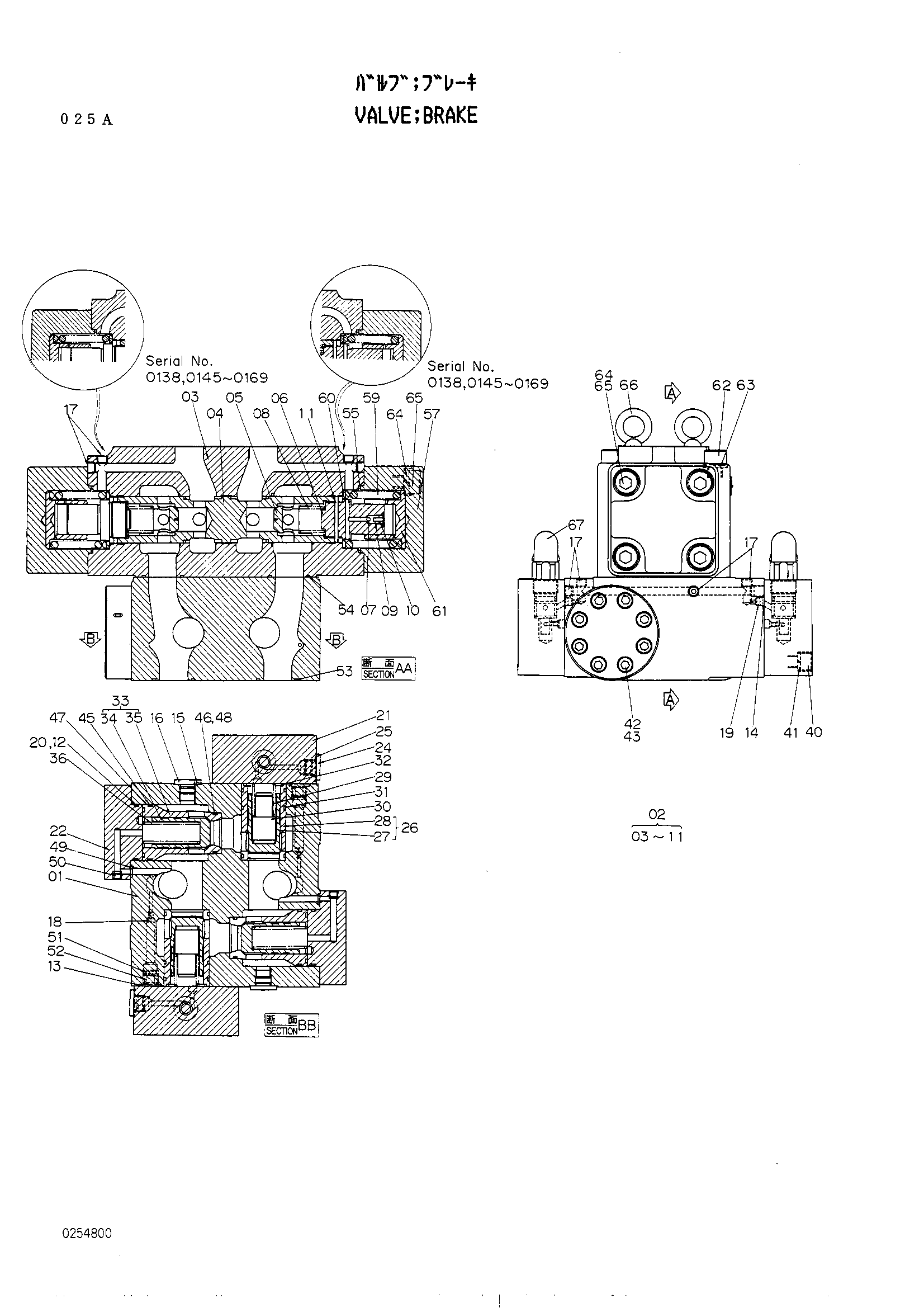

Заводская схема «Тормозной клапан» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4169394	Тормозной клапан	1
01	0254801	Корпус	1
02	0254802 замена: 0102811	Корпус	1
02	0254802 замена: 0254816	Корпус	1
02	0254816	Корпус	1
12	0254803	Уплотнительное кольцо	2
13	0134413	Уплотнительное кольцо	2
14	0134414	Уплотнительное кольцо	2
15	0134415	Уплотнительное кольцо	2
16	0104502	Пробка	2
17	0102811	Пробка	4
17	0102811	Пробка	8
18	0254804	Форсунка	2
19	0254805	Форсунка	2
20	0254806	Опорное кольцо	2
21	0254807	Крышка	2
22	0244808	Крышка	2
24	0104502	Пробка	4
25	0134415	Уплотнительное кольцо	4
26	0134423	Плунжер	2
29	0134426	Пружина	2
30	0134427	Седло пружины	2
31	0134428	Уплотнительное кольцо	4
32	0134429	Уплотнительное кольцо	2
33	0254809	Тарельчатый клапан	2
36	0254810	Пружина	2
40	0134437	Болт с внутренним шестигранником	8
41	0102811	Пружинная шайба	8
42	0134438	Болт с внутренним шестигранником	16
43	0124806	Пружинная шайба	16
45	0254803	Уплотнительное кольцо	2
46	0134446	Уплотнительное кольцо	2
47	0254806	Опорное кольцо	2
48	0254811	Опорное кольцо	2
49	0126307	Уплотнительное кольцо	2
50	0108931	Пробка	2
51	0134444	Фильтр	2
52	0134445	Держатель	2
53	0134446	Уплотнительное кольцо	2
54	0134447	Уплотнительное кольцо	2
55	A811085	Уплотнительное кольцо	2
57	0254812	Крышка	2
59	0134502	Пружина	2
60	0134452	Седло пружины	2
61	0254813	Втулка	2
62	0254814	Болт с внутренним шестигранником	6
63	0134455	Пружинная шайба	6
64	0134504	Болт с внутренним шестигранником	8
65	0134457	Пружинная шайба	8
66	0134458	Болт проушина	2
67	0254815	Предохранительный клапан	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
