Механизм натяжения трубопроводы — HITACHI UH801

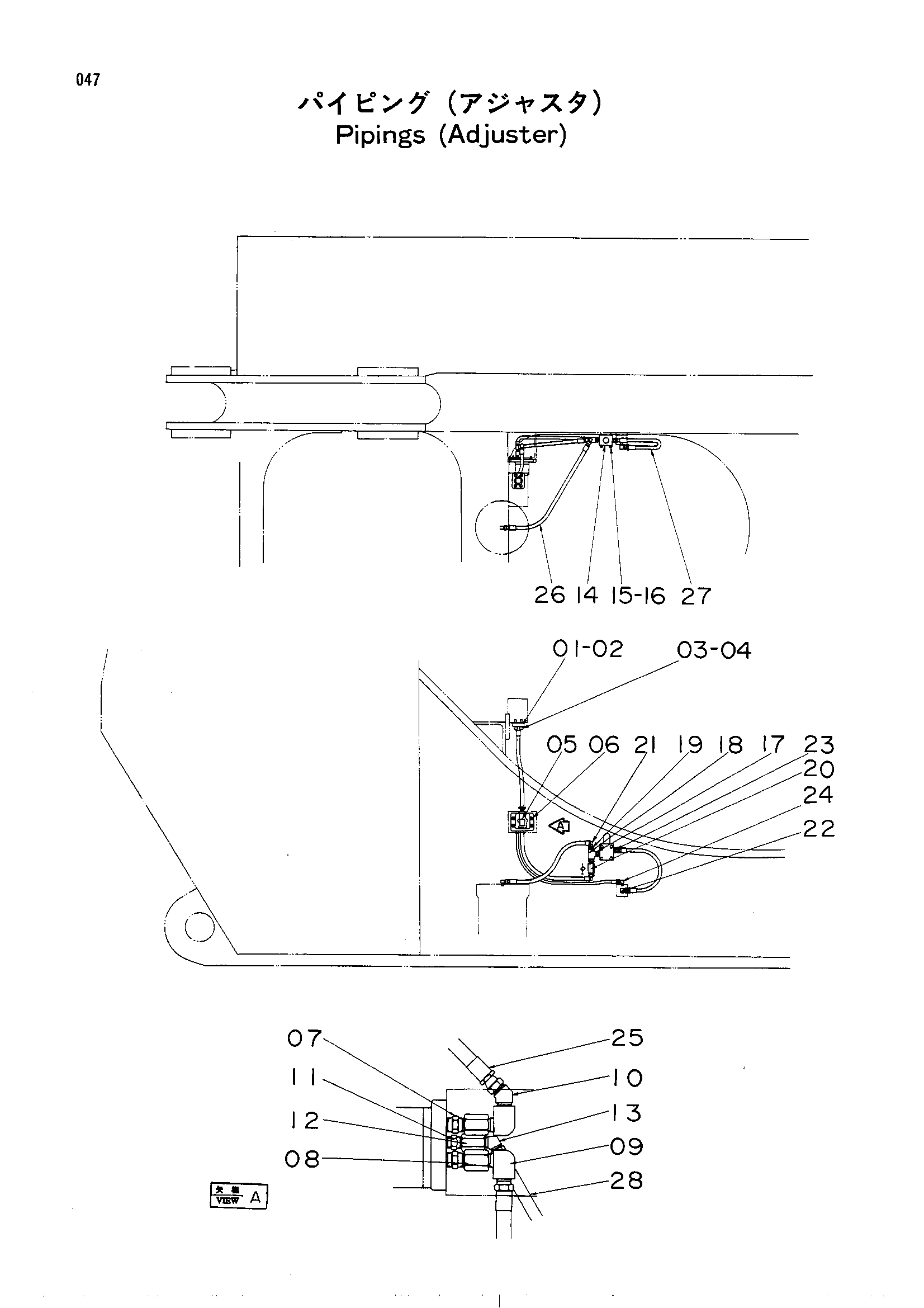

Заводская схема «Механизм натяжения трубопроводы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4089701 | Крышка | 1 |
| 02 | 4508805 | Уплотнительное кольцо | 1 |
| 03 | M351245 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | 4032895 замена: 4144994 | Клапан | 1 |
| 05 | 4144994 | Клапан | 1 |
| 06 | M351022 | Болт с внутренним шестигранником | 4 |
| 07 | 94-1702 | Адаптер | 2 |
| 08 | 94-0676 | Разъём S | 2 |
| 09 | 94-0631 | Угловой штуцер | 2 |
| 10 | 94-1502 | Угловой штуцер | 1 |
| 11 | 94-1701 | Адаптер | 1 |
| 12 | 94-0675 | Разъём S | 1 |
| 13 | 94-1501 | Угловой штуцер | 1 |
| 14 | 4089700 замена: 4144895 | Предохранительный клапан | 1 |
| 14 | 4144895 | Предохранительный клапан | 1 |
| 15 | M200871 | Болт | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | 94-1703 | Адаптер | 2 |
| 18 | 94-0662 | Тройник | 1 |
| 19 | 94-1602 | Переходник | 2 |
| 20 | 4032859 | Обратный клапан | 1 |
| 21 | 94-1402 | Угловой штуцер | 3 |
| 22 | 94-1403 | Угловой штуцер | 1 |
| 23 | 94-1303 | Адаптер | 1 |
| 24 | 94-1401 | Угловой штуцер | 1 |
| 25 | 4087237 | Шланг | 2 |
| 26 | 4089678 | Шланг | 1 |
| 27 | 4067526 | Шланг | 1 |
| 28 | 4015209 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
