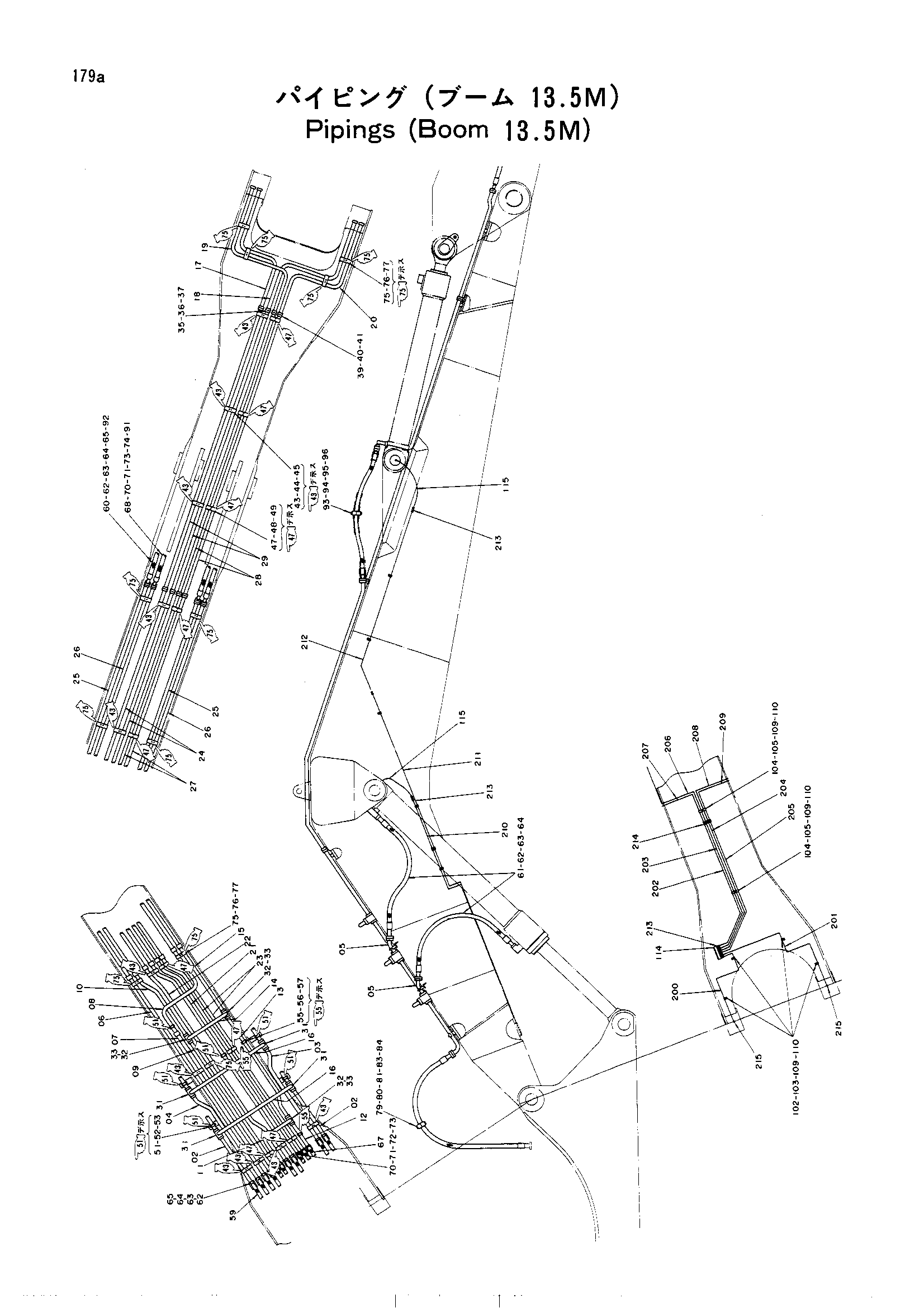

Гидролинии рабочего оборудования (стрела 13.5M) — HITACHI UH801

Заводская схема «Гидролинии рабочего оборудования (стрела 13.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8016680	Трубка	2
03	8016691	Трубка	1
04	8016692	Трубка	1
05	9708840	Трубка	4
06	8016681	Трубка	1
07	8016682	Трубка	1
08	8016695	Трубка	1
09	8016698	Трубка	1
10	8016688	Трубка	1
11	8016699	Трубка	1
12	8016687	Трубка	1
13	8016689	Трубка	1
14	8016697	Трубка	1
15	8016690	Трубка	1
16	8016701	Трубка	2
17	8035455	Трубка	1
18	8035456	Трубка	1
19	7016900	Трубка	1
20	8035457	Трубка	1
21	8022178	Трубка	1
22	8022179	Трубка	1
23	8022180	Трубка	2
24	8035451	Трубка	2
25	8035452	Трубка	2
26	8035449	Трубка	2
27	8035450	Трубка	2
28	8035453	Трубка	2
29	8035454	Трубка	2
31	3013633	Адаптер	4
32	3013637	Адаптер	3
33	94-2011	Пробка	3
35	4510169	Уплотнительное кольцо	17
36	M351656	Болт с внутренним шестигранником	68
37	A590916	Пружинная шайба	68
39	4508805	Уплотнительное кольцо	21
40	M351250	Болт	84
41	A590912	Пружинная шайба	84
43	4084956	Хомут трубки	11
44	442687	Стопорная пластина	11
45	M111280	Болт	22
47	4084954	Хомут трубки	9
48	442687	Стопорная пластина	9
49	M111271	Болт	18
51	4058368	Хомут трубки	6
52	X4848	Стопорная шайба	6
53	M111256	Болт	12
55	4058347	Хомут трубки	2
56	D46612	Стопорная шайба	2
57	M111256	Болт	4
59	4086357	Шланг	8
60	4190736	Шланг	2
61	4086356	Шланг	4
62	4510169	Уплотнительное кольцо	28
63	4075854	Разъёмный фланец	56
64	A590916	Пружинная шайба	112
65	M351656	Болт с внутренним шестигранником	112
67	4086355	Шланг	5
68	4190735	Шланг	2
70	4508805	Уплотнительное кольцо	14
71	4075853	Разъёмный фланец	28
72	A590912	Пружинная шайба	56
73	M351250	Болт	56
75	4084955	Хомут трубки	11
76	442687	Стопорная пластина	11
77	M111280	Болт	22
79	3014214	Хомут	2
80	M111203	Болт	4
81	M501210	Гайка	4
83	A590912	Пружинная шайба	4
84	449490	Шайба	8
87	4089702	Крышка	1
88	4508805	Уплотнительное кольцо	1
89	M351250	Болт	4
90	A590912	Пружинная шайба	4
91	4190733	Защита шланга	4
92	4190734	Защита шланга	4
93	3035750	Хомут	2
94	M111203	Болт	3
95	J952012	Гайка	3
96	449490	Шайба	6
102	4032160	Хомут	14
103	4032161	Резиновая прокладка	14
104	4032158	Хомут	2
105	4032159	Резиновая прокладка	2
109	M111228	Болт	16
110	A590912	Пружинная шайба	16
111	94-1401	Угловой штуцер	2
112	94-1301	Адаптер	2
114	J75481	Штуцер	6
115	4509866	Нейлоновый шланг	4
200	4188306	Трубка	1
201	4188305	Трубка	1
202	4188301	Трубка	1
203	4188302	Трубка	1
204	4188303	Трубка	1
205	4188304	Трубка	1
206	4188300	Трубка	1
207	4188299	Трубка	1
208	4188298	Трубка	1
209	4188297	Трубка	1
210	4188296	Трубка	2
211	4188295	Трубка	2
212	4188294	Трубка	2
213	4130169	Штуцер трубки	10
214	4130192	Штуцер трубки	10
215	4130175	Штуцер трубки	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
