Поворот трансмиссия — HITACHI UH801

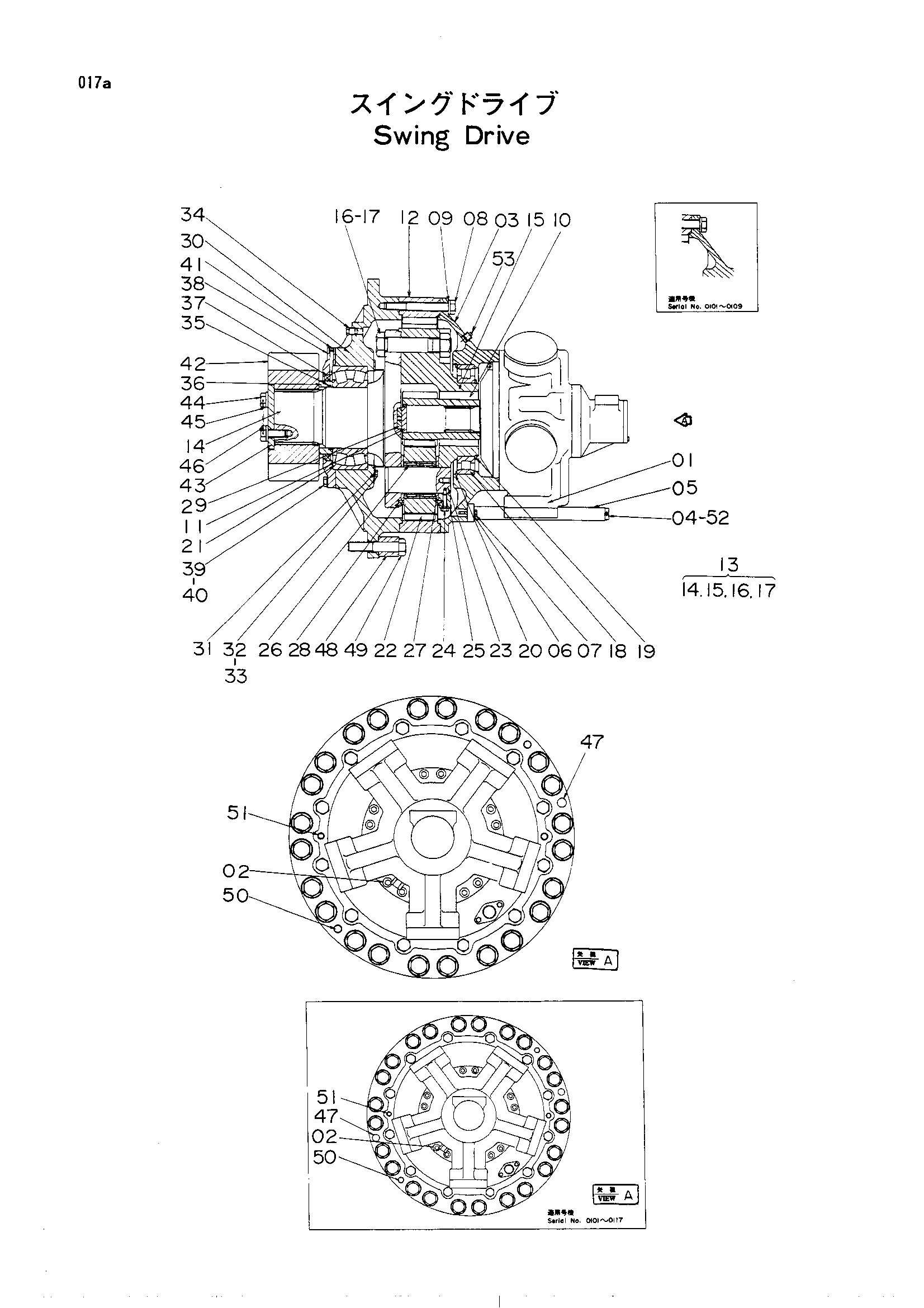

Заводская схема «Поворот трансмиссия» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9025781 | Поворот привод в сборе | 2 | |
| 01 | 4084080 замена: 4103050 | Гидромотор плунжер | 1 |
| 01 | 4103050 | Гидромотор плунжер | 1 |
| 02 | M342071 | Болт с внутренним шестигранником | 10 |
| 02 | M352071 | Болт с внутренним шестигранником | 10 |
| 03 | 1003174 замена: 1010628 | Крышка | 1 |
| 03 | 1003174 замена: M211040 | Крышка | 1 |
| 03 | 1003174 замена: M342071 | Крышка | 1 |
| 03 | 1010628 | Крышка | 1 |
| 04 | 4083839 | Указатель уровня | 1 |
| 04 | 8032805 | Указатель уровня | 1 |
| 05 | 8012852 | Споут | 1 |
| 05 | 8032806 | Споут | 1 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | M111040 | Болт | 2 |
| 07 | M211040 | Болт | 2 |
| 08 | 4083838 | Болт | 12 |
| 09 | 4511333 | Шайба | 12 |
| 10 | 2009664 | Солнечная шестерня | 1 |
| 11 | 4083833 | Пластина | 1 |
| 12 | 2009665 | Коронная шестерня | 1 |
| 13 | 6002934 | Водило-в сборе | 1 |
| 18 | 4083844 | Брг.роллер | 1 |
| 19 | 4061124 | Стопорное кольцо | 1 |
| 20 | 4083434 | Стопорное кольцо | 1 |
| 21 | 4083845 | Брг.роллер | 1 |
| 22 | 3013601 | Планетарная шестерня | 3 |
| 23 | 3013602 | Палец | 3 |
| 24 | 4083835 | Болт ограничитель | 3 |
| 25 | A590414 | Шайба тонгуед | 3 |
| 26 | 4083843 | Игольчатый подшипник | 6 |
| 27 | 4083834 | Упорная шайба | 6 |
| 28 | 4513788 | Палец | 6 |
| 29 | 4513785 | Пластина | 1 |
| 30 | 1003173 | Корпус | 1 |
| 31 | 9708525 | Дефлектор | 1 |
| 32 | 4083832 | Стопорная шайба | 3 |
| 33 | M111222 | Болт | 6 |
| 34 | 960339 | Пробка магнит | 1 |
| 35 | A810200 | Уплотнительное кольцо | 1 |
| 36 | 4083831 | Фиксатор | 1 |
| 37 | 4083842 | Масляное уплотнение | 1 |
| 38 | 2009663 | Крышка | 1 |
| 39 | 4083827 | Стопорная шайба | 6 |
| 40 | M121856 | Болт | 12 |
| 41 | 94-2011 | Пробка | 1 |
| 42 | 3013603 | Шестерня | 1 |
| 43 | 4083828 | Пластина | 1 |
| 44 | 4083829 | Болт | 4 |
| 45 | 4511333 | Шайба | 4 |
| 46 | 4514053 | Провод | 2 |
| 47 | 4514572 | Палец довел | 2 |
| 48 | 4083830 | Проставка | 24 |
| 49 | M123304 | Болт | 24 |
| 50 | 425175 | Пробка | 2 |
| 51 | 431578 | Пробка | 2 |
| 52 | 4092910 | Манжета | 1 |
| 52 | 970486 | Уплотнительное кольцо | 1 |
| 53 | 94-2025 | Пробка | 2 |
| 53 | J75283 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
