Рукоять в сборе (5.5M) — HITACHI UH801

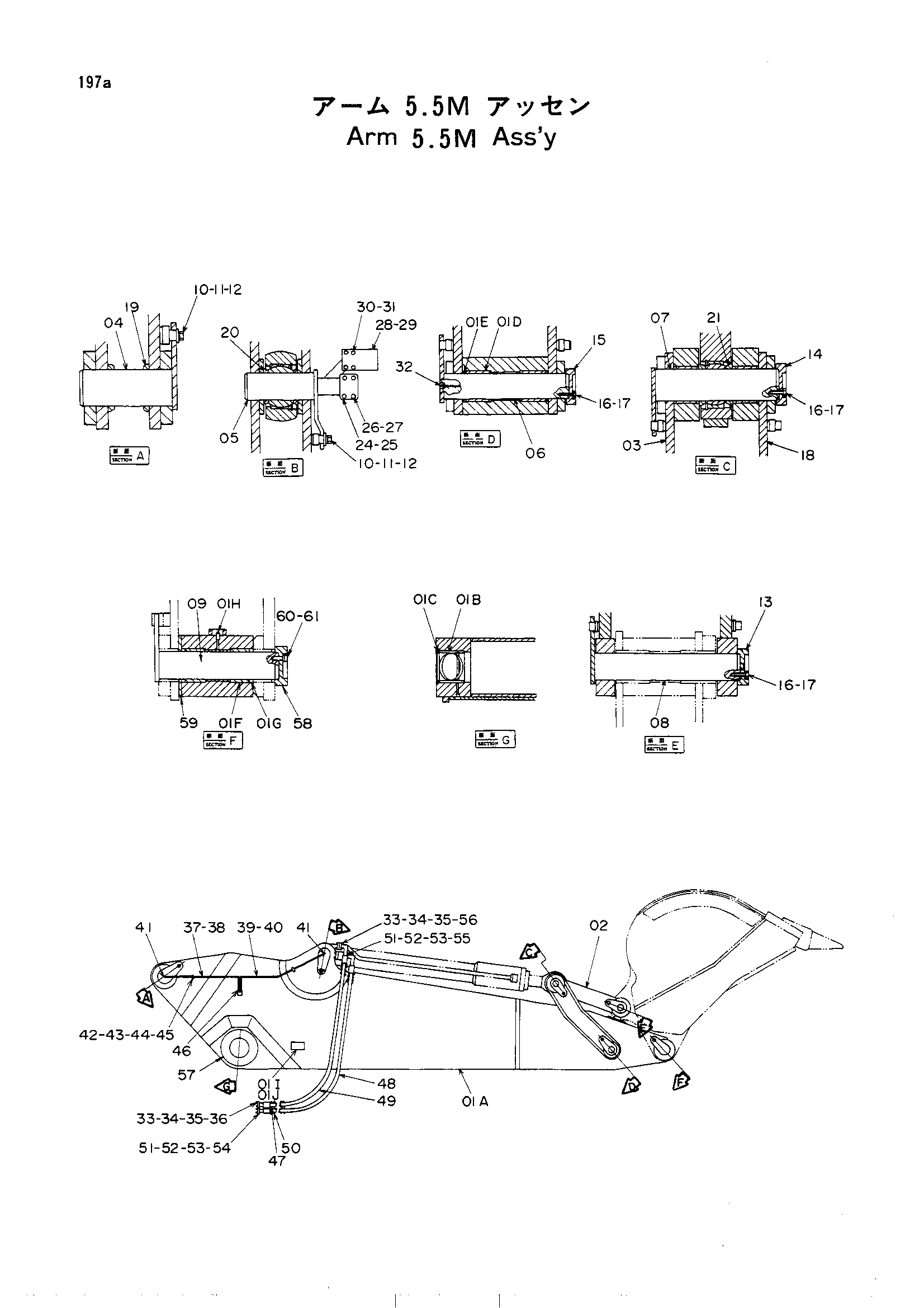

Заводская схема «Рукоять в сборе (5.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01A	5001120	Рукоять	1
01A-J	9041316	Рукоять в сборе	1
01B	3018657	Втулка	2
01C	4153592	Пылезащитное уплотнение	2
01D	4038598	Втулка	4
01E	4143622	Пылезащитное уплотнение	4
01F	4040923	Втулка	4
01G	4153593	Пылезащитное уплотнение	4
01H	J75481	Штуцер	2
01I	4058496	Информационная табличка	1
01J	M492564	Приводной винт	4
02	9032277	Тяга в сборе	2
03	7008212	Тяга	2
04	7008213	Палец	2
05	7008214	Палец	2
06	7006641	Палец	2
07	7006640	Палец	2
08	7006643	Палец	2
09	7013745	Палец	2
10	4040826	Шайба	4
11	A590920	Пружинная шайба	4
12	M112050	Болт	4
13	4105888	Ограничитель	2
14	4115402	Ограничитель	2
15	3015951	Ограничитель	2
16	A590916	Пружинная шайба	18
17	M111650	Болт	18
18	7008777	Тяга	2
19	4086085	Проставка	4
20	4041056	Шайба	4
21	4084010	Проставка	4
24	4091297	Крышка	2
25	4510169	Уплотнительное кольцо	2
26	A590916	Пружинная шайба	8
27	M351656	Болт с внутренним шестигранником	8
28	8016764	Блок	2
29	4508805	Уплотнительное кольцо	2
30	A590912	Пружинная шайба	8
31	M111280	Болт	8
32	J75481	Штуцер	2
33	4508805	Уплотнительное кольцо	4
34	4075853	Разъёмный фланец	8
35	A590912	Пружинная шайба	16
36	M351250	Болт с внутренним шестигранником	8
37	4152020	Трубка (правый)	1
38	4152022	Трубка (левый)	1
39	4152023	Трубка (правый)	1
40	4152021	Трубка (левый)	1
41	4130175	Штуцер трубки	4
42	4032160	Хомут	4
43	4032161	Резиновая прокладка	4
44	M111228	Болт	4
45	A590912	Пружинная шайба	4
46	4130169	Штуцер трубки	4
47	4099984	Протектер HOS	2
48	4122724	Шланг	2
49	4122723	Шланг	2
50	4099985	Протектер HOS	2
51	4510169	Уплотнительное кольцо	4
52	4075854	Разъёмный фланец	8
53	A590916	Пружинная шайба	16
54	M351656	Болт с внутренним шестигранником	8
55	M121656	Болт	8
56	M121250	Болт	8
57	4185492	Регулировочная шайба 2.3	2
58	3015952	Ограничитель	2
59	4153594	Проставка	2
60	A590916	Пружинная шайба	6
61	M111650	Болт	6
