Дренажные трубопроводы — HITACHI UH801

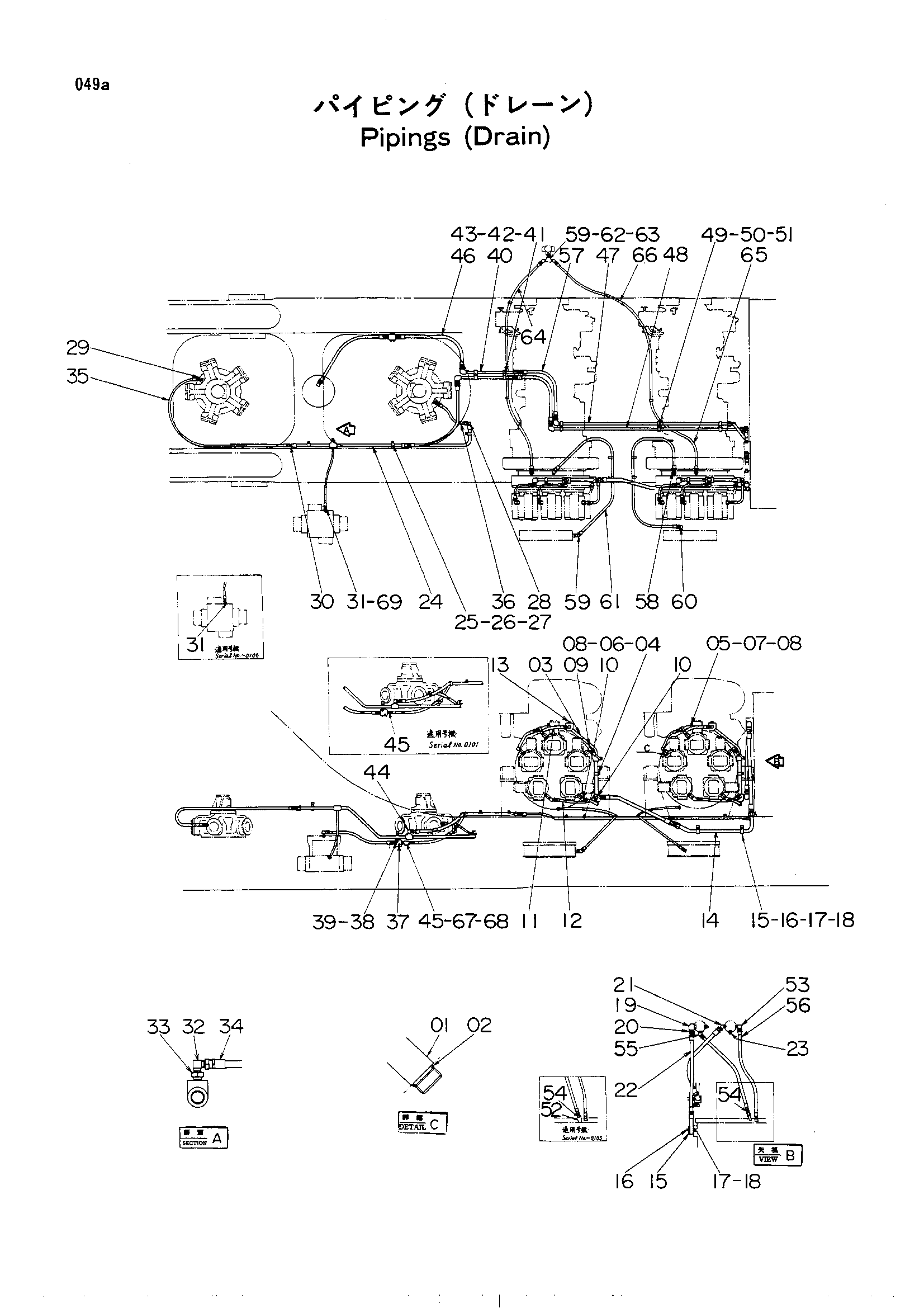

Заводская схема «Дренажные трубопроводы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4089328 | Адаптер | 10 |
| 02 | 954490 | Уплотнительное кольцо | 10 |
| 03 | 8014224 замена: 8027791 | Трубка | 2 |
| 03 | 8014224 замена: 94-1503 | Трубка | 2 |
| 03 | 8027791 | Трубка | 2 |
| 04 | 4053598 | Хомут трубки | 2 |
| 05 | 4053595 | Хомут трубки | 2 |
| 06 | M211263 | Болт | 2 |
| 07 | M211250 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 4 |
| 09 | 94-1403 | Угловой штуцер | 12 |
| 09 | 94-1403 | Угловой штуцер | 14 |
| 10 | 94-1503 | Угловой штуцер | 6 |
| 10 | 94-1503 | Угловой штуцер | 8 |
| 11 | 4054361 | Шланг | 8 |
| 12 | 4067525 | Шланг | 2 |
| 13 | 94-2026 | Пробка | 2 |
| 14 | 8014339 | Трубка | 1 |
| 15 | 4053598 | Хомут трубки | 2 |
| 16 | M111271 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | M501210 | Гайка | 2 |
| 19 | 94-0634 | Угловой штуцер | 2 |
| 20 | 94-1305 | Адаптер | 2 |
| 21 | 94-1505 | Угловой штуцер | 1 |
| 22 | 4088044 | Шланг | 3 |
| 23 | 94-2025 | Пробка | 2 |
| 24 | 8014344 | Трубка | 1 |
| 25 | 4053595 | Хомут трубки | 3 |
| 26 | M111250 | Болт | 3 |
| 27 | A590912 | Пружинная шайба | 3 |
| 28 | 94-1303 | Угловой штуцер | 1 |
| 28 | 94-1403 замена: 94-1303 | Адаптер | 1 |
| 29 | 94-1503 | Угловой штуцер | 1 |
| 30 | 94-1303 | Адаптер | 2 |
| 31 | 94-1301 | Адаптер | 1 |
| 32 | 94-1401 | Угловой штуцер | 1 |
| 33 | 94-1608 | Переходник | 1 |
| 34 | 4030805 | Шланг | 1 |
| 35 | 4075338 | Шланг | 1 |
| 36 | 4067525 | Шланг | 1 |
| 37 | 3014972 | Блок | 1 |
| 38 | M111071 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 8014343 | Трубка | 2 |
| 41 | 4053596 | Хомут трубки | 2 |
| 42 | M111250 | Болт | 2 |
| 43 | A590912 | Пружинная шайба | 2 |
| 44 | 94-1404 | Угловой штуцер | 2 |
| 45 | 94-1304 | Адаптер | 4 |
| 46 | 4089677 | Шланг | 3 |
| 47 | 8014340 | Трубка | 1 |
| 48 | 8014341 замена: 8017949 | Трубка | 1 |
| 48 | 8017949 | Трубка | 1 |
| 49 | 4053596 | Хомут трубки | 3 |
| 50 | M111250 | Болт | 3 |
| 51 | A590912 | Пружинная шайба | 3 |
| 52 | 94-0633 | Угловой штуцер | 1 |
| 53 | 94-1404 | Угловой штуцер | 2 |
| 54 | 94-1304 | Адаптер | 5 |
| 55 | 94-1504 | Угловой штуцер | 1 |
| 56 | 4089677 | Шланг | 2 |
| 57 | 4089676 | Шланг | 2 |
| 58 | 94-1303 | Адаптер | 3 |
| 59 | 94-1503 | Угловой штуцер | 4 |
| 60 | 94-1403 | Угловой штуцер | 1 |
| 61 | 4075338 | Шланг | 2 |
| 62 | 94-1703 | Адаптер | 1 |
| 63 | 94-0662 | Тройник | 1 |
| 64 | 4097599 | Шланг | 1 |
| 65 | 4097600 | Шланг | 1 |
| 66 | 4044420 | Защитный кожух | 3 |
| 67 | 94-1704 | Адаптер | 1 |
| 68 | 94-0633 | Тройник | 1 |
| 69 | 94-1601 | Переходник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
