Трубопроводы системы смазки (стрела 8.5M)<для дредгер> — HITACHI UH801

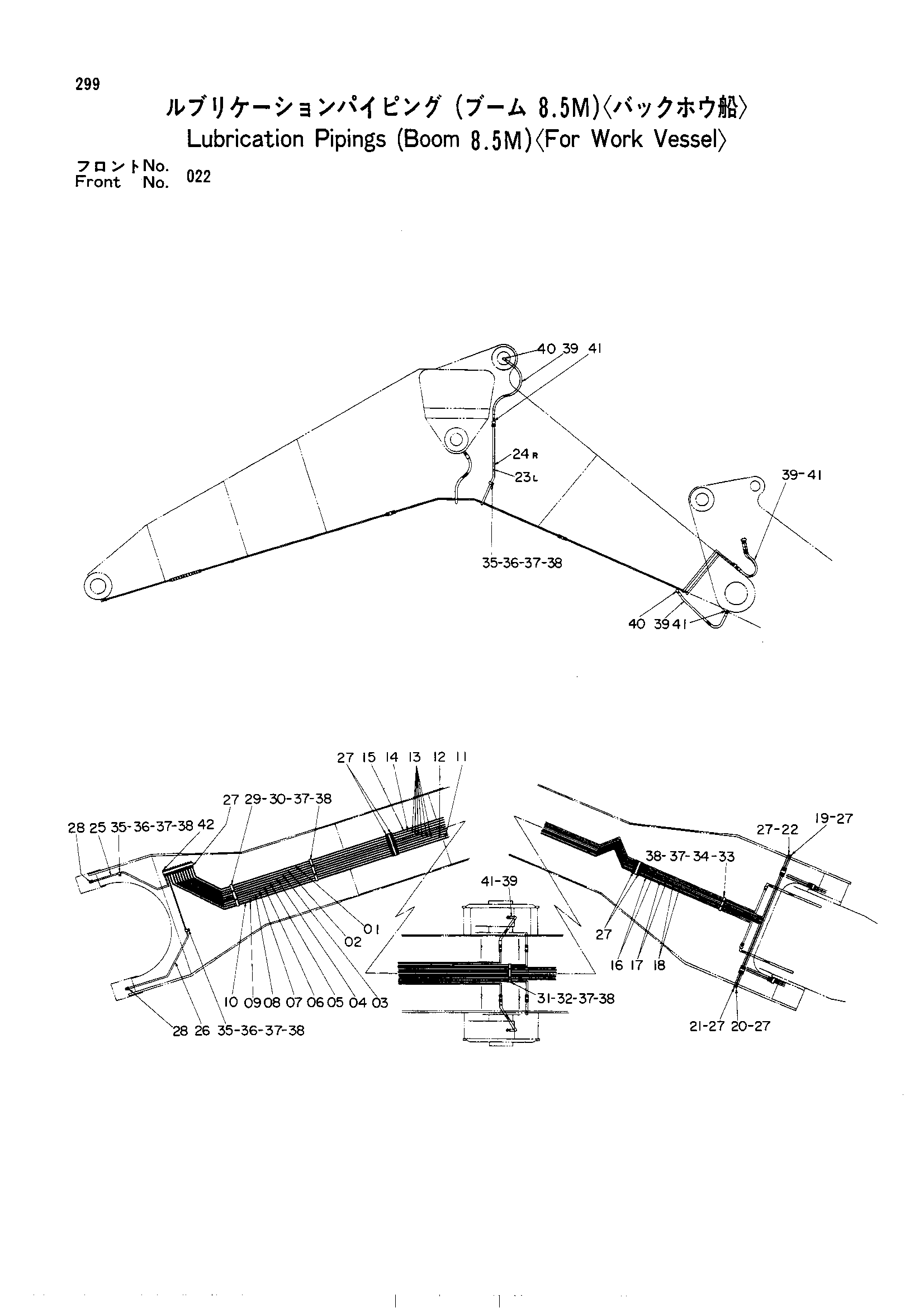

Заводская схема «Трубопроводы системы смазки (стрела 8.5M)<для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200275 | Трубка | 1 |
| 02 | 4200276 | Трубка | 1 |
| 03 | 4200277 | Трубка | 1 |
| 04 | 4200278 | Трубка | 1 |
| 05 | 4200284 | Трубка | 1 |
| 06 | 4200280 | Трубка | 1 |
| 07 | 4200279 | Трубка | 1 |
| 08 | 4200283 | Трубка | 1 |
| 09 | 4200281 | Трубка | 1 |
| 10 | 4200282 | Трубка | 1 |
| 11 | 4200286 | Трубка | 1 |
| 12 | 4200264 | Трубка | 1 |
| 13 | 4200265 | Трубка | 6 |
| 14 | 4200287 | Трубка | 1 |
| 15 | 4200285 | Трубка | 1 |
| 16 | 4200271 | Трубка | 2 |
| 17 | 4200273 | Трубка | 2 |
| 18 | 4200272 | Трубка | 2 |
| 19 | 4200269 | Трубка | 1 |
| 20 | 4200268 | Трубка | 1 |
| 21 | 4200267 | Трубка | 1 |
| 22 | 4200270 | Трубка | 1 |
| 23 | 4200288 | Трубка | 1 |
| 24 | 4200263 | Трубка | 1 |
| 25 | 4200266 | Трубка | 1 |
| 26 | 4200274 | Трубка | 1 |
| 27 | 4122125 | Адаптер | 66 |
| 28 | 4147587 | Угловой штуцер | 2 |
| 29 | 4100029 | Хомут | 2 |
| 30 | 4100031 | Резиновая прокладка | 2 |
| 31 | 4100028 | Хомут | 1 |
| 32 | 4100030 | Резиновая прокладка | 1 |
| 33 | 4116126 | Хомут | 1 |
| 34 | 4116125 | Резиновая прокладка | 1 |
| 35 | 4032160 | Хомут | 4 |
| 36 | 4032161 | Манжета | 4 |
| 37 | M111228 | Болт | 12 |
| 38 | A590912 | Пружинная шайба | 12 |
| 39 | 4154804 | Нейлоновый шланг | 10 |
| 40 | 4147586 | Угловой штуцер | 4 |
| 41 | 4147585 | Адаптер | 16 |
| 42 | J75481 | Штуцер | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
