Электрооборудование — HITACHI UH801

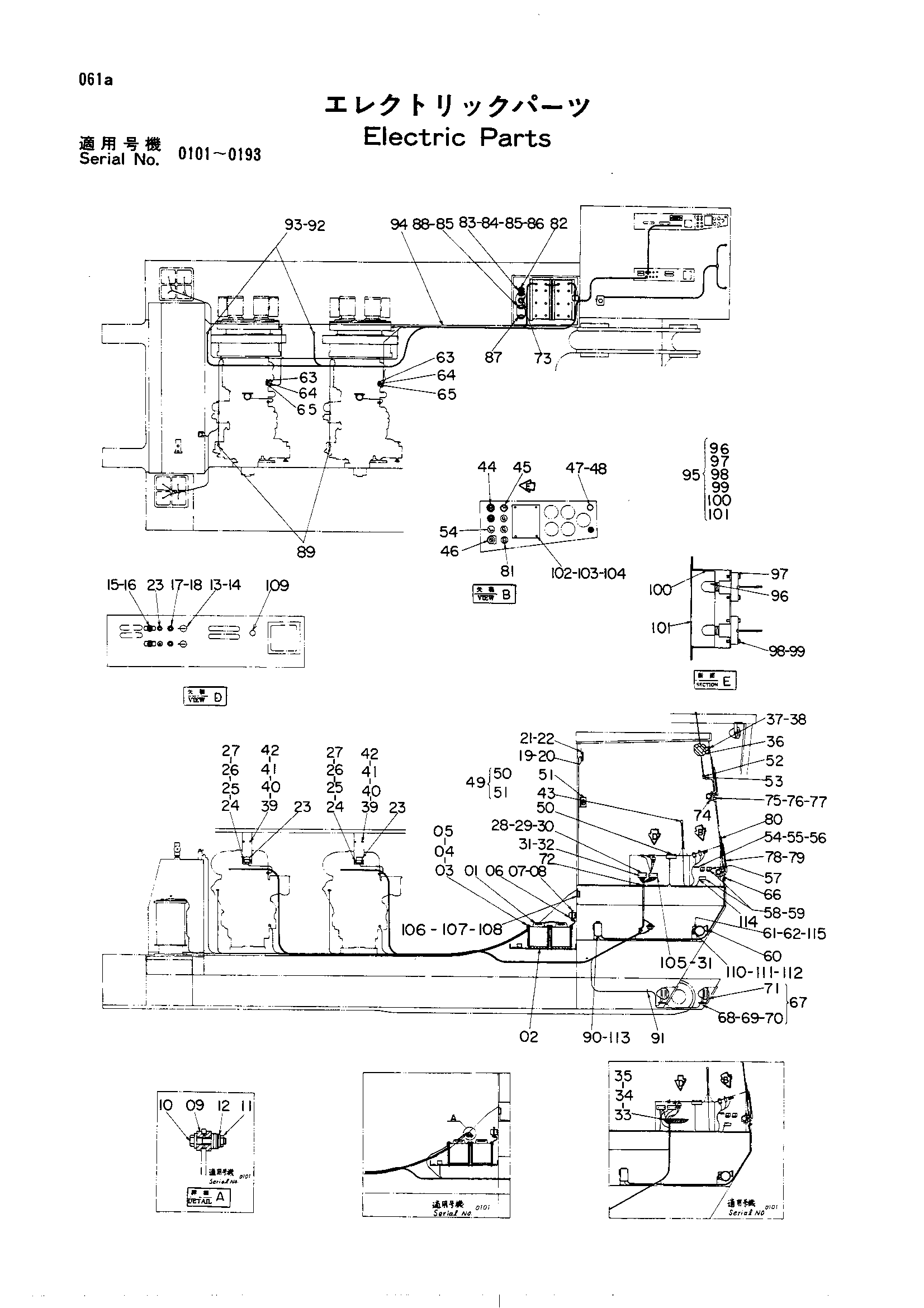

Заводская схема «Электрооборудование» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4503307 замена: 4195615	Аккумулятор	2
02	4509030	Воод	2
03	4060592	Держатель	4
04	4060593	Болт	8
05	A590106	Пружинная шайба	8
06	4034634	Реле аккумулятор	1
07	M200818	Болт	2
08	A590908	Пружинная шайба	2
09	4032404	Втулка	2
10	M210840	Болт	1
11	M500805	Гайка	1
12	A590108	Шайба	1
13	4038458	Выключатель запуск в сборе	2
14	4507942	Шпонка	1
15	921037	Выключатель	2
16	4096341	Информационная табличка	2
17	D910776	Фонарь пилотный в сборе	3
18	4037223	Фонарь	1
19	3009961	Фонарь кабина в сборе	1
19	3009961	Фонарь кабина в сборе	2
20	4112679	Лампа	1
21	M470516	Винт	2
21	M470516	Винт	4
22	A590905	Пружинная шайба	2
22	A590905	Пружинная шайба	4
23	4086690	Комплект	2
24	M200618	Болт	4
25	A590106	Шайба	4
26	A590906	Пружинная шайба	4
27	M500605	Гайка	4
28	3000399	Короб предохранитель в сборе	2
29	4508620	Предохранитель(30A)	1
30	4508621	Предохранитель(15A)	5
31	A590906	Пружинная шайба	4
32	M430613	Винт	3
32	M430613	Винт	4
33	4087453	Клемма	2
34	A590904	Пружинная шайба	4
35	M430416	Винт	4
36	4087457	Вентилятор	1
37	A590905	Пружинная шайба	2
38	M430520	Винт	2
39	M200820	Болт	4
40	A590108	Шайба	4
41	A590908	Пружинная шайба	4
42	M500807	Гайка	4
43	4087458 замена: 4135178	Крип	2
43	4135178	Рукоятка	2
44	4016727	Выключатель лигхтинг	2
45	4087461	Выключатель вентилятор	1
46	4087455	Выключатель	1
47	4111786	Фонарь дасх в сборе	1
47	4512042 замена: 4111786	Фонарь дасх в сборе	1
48	4037222	Лампа	1
49	4054017	Радио в сборе	1
50	4043976	Радио	1
51	4505037	Динамик	1
52	4032061 замена: 4123177	Шток	1
52	4123177	Шток	1
53	4054018 замена: 4102096	Питатель	1
53	4102096	Питатель	1
54	4026605 замена: 4115360	Кигар-лигхтер	1
54	4115360	Лигхтер	1
55	M430308	Винт	2
56	A590903	Пружинная шайба	2
57	4038459	Реле	2
58	M430510	Винт	7
59	A590905	Пружинная шайба	7
60	4087456	Звуковой сигнал	1
60	4147588	Звуковой сигнал(экскаватор для рабочий сосуд)	1
61	M200818	Болт	4
61	M200830	Болт(экскаватор для рабочий сосуд)	4
62	A590908	Пружинная шайба	4
63	4035547	Втулка	2
64	J728281	Переходник	2
65	4099039	Выключатель давление	4
66	4090136	Форсунка	2
67	214771	Фонарь головка в сборе	6
68	M101432	Болт	1
69	A590914	Пружинная шайба	1
70	M501411	Гайка	1
71	214770	Фонарь	1
72	4087462	Резиновая втулка	3
72	4087462	Резиновая втулка	4
73	998720	Резиновая втулка	1
74	4050475 замена: 4151076	Мотор стеклоочистителя	3
74	4151076	Мотор стеклоочистителя	3
75	M430513	Винт	6
76	A590905	Пружинная шайба	6
77	A590105	Шайба	6
78	4101832	Рычаг стеклоочистителя	3
79	4050479	Гайка	3
80	4101833	Щётка стеклоочистителя	3
81	4087005	Выключатель	3
82	4086691	Реле стартер	2
83	M200625	Болт	4
84	A590106	Шайба	4
85	A590906	Пружинная шайба	8
86	M500605	Гайка	4
87	4086848	Реле защитный	2
88	M430610	Винт	4
89	4093771	Трос	2
90	4087004	Виндов-васхер	1
91	445100	Резиновая втулка	2
92	M501008	Гайка	2
93	A590110	Шайба	2
94	4087452	Жгут проводов	1
95	9027235	Фонарь-в сборе	1
96	4087459	Клапан	8
97	4087460	Разъём	8
98	M430316	Винт	16
99	A590903	Пружинная шайба	16
100	7007040	Корпус	1
101	3014441	Пластина	1
102	M430516	Винт	4
103	A590905	Пружинная шайба	4
104	M500504	Гайка	4
105	M430616	Винт	1
106	4150752	Фонарь кабина в сборе	1
107	4150898	Лампа	1
108	4150897	Винт	2
109	4174329	Выключатель	1
109	4174329	Выключатель	1
110	3028256	Кронштейн	1
110	3028256	Кронштейн (экскаватор для рабочий сосуд)	1
111	M111022	Болт	2
111	M111022	Болт (экскаватор для рабочий сосуд)	2
112	A590910	Пружинная шайба	2
112	A590910	Шайба пружина (экскаватор для рабочий сосуд)	2
113	4154046	Бак шайба (20L)	1
113	4154046	Бак шайба (20L) (экскаватор для рабочий весс	1
114	4505392	Реле звуковой сигнал	1
114	4505392	Реле звуковой сигнал (экскаватор для рабочий сосуд)	1
115	M500807	Гайка	4
115	M500807	Гайка (экскаватор для рабочий сосуд)	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
