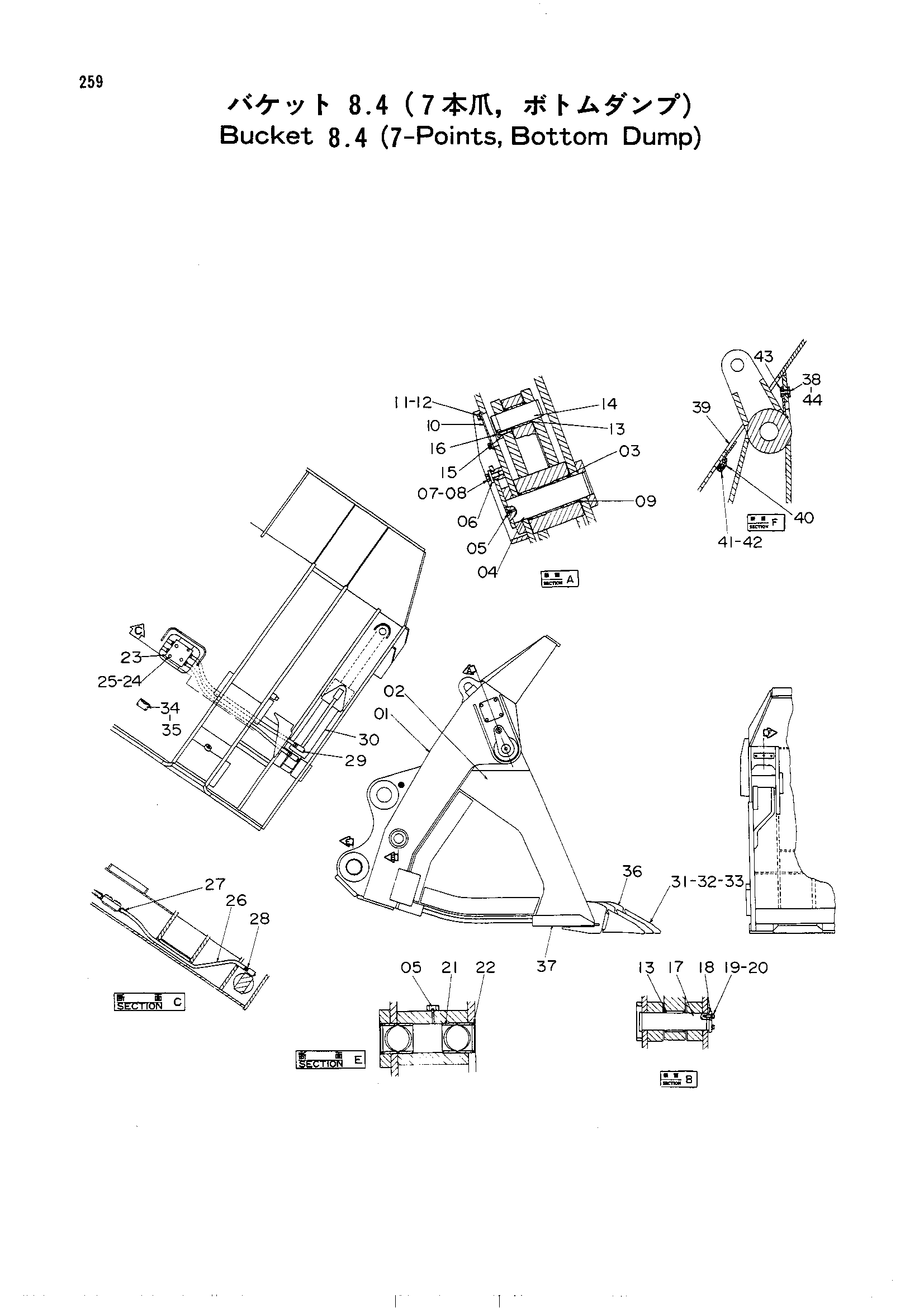

Ковш (8.4)(нижний думпинг)(7 поинтс)<погрузчик> — HITACHI UH801

Заводская схема «Ковш (8.4)(нижний думпинг)(7 поинтс)<погрузчик>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9038592	Ковш в сборе	1
01	6004519	Ковш задний	1
02	5001070	Ковш передний	1
03	4086583	Втулка	4
04	8014921	Палец	2
05	J75481	Штуцер	4
06	4040826	Шайба	2
07	A590920	Пружинная шайба	2
08	M112050	Болт	2
09	4083972	Пылезащитное уплотнение	4
10	4084014	Крышка	2
11	A590916	Пружинная шайба	8
12	M111625	Болт	8
13	4067902	Пылезащитное уплотнение	8
14	3013642	Палец	2
15	4063340	Стопорная пластина	2
16	M351632	Болт разъём	4
17	3015535	Палец	2
18	4084013	Ограничитель	2
19	A590912	Пружинная шайба	4
20	M111232	Болт	4
21	4060589	Втулка	4
22	4083971	Пылезащитное уплотнение	4
23	3013628	Коллектор	1
24	M111680	Болт	2
25	A590916	Пружинная шайба	2
26	4054384	Шланг	4
27	4056329	Защита шланга	4
28	94-1304	Адаптер	4
29	94-2025	Пробка	4
30	2009687	Гидроцилиндр	2
30	2014339	Гидроцилиндр	2
31	4115446	Наконечник	7
32	4083975	Стопорный палец	7
33	4083976	Резиновый фиксатор	7
34	4058497	Информационная табличка	1
35	M492564	Приводной винт	4
36	4083974	Адаптер	7
37	2014226	Кромка	1
38	A590916	Пружинная шайба	6
39	4113690	Резиновая прокладка	2
40	4113688	Пластина	2
41	M111232	Болт	6
42	A590912	Пружинная шайба	6
43	9713276	Крышка	2
44	M111656	Болт	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
